10.28. Задний стабилизатор поперечной устойчивости

Снятие

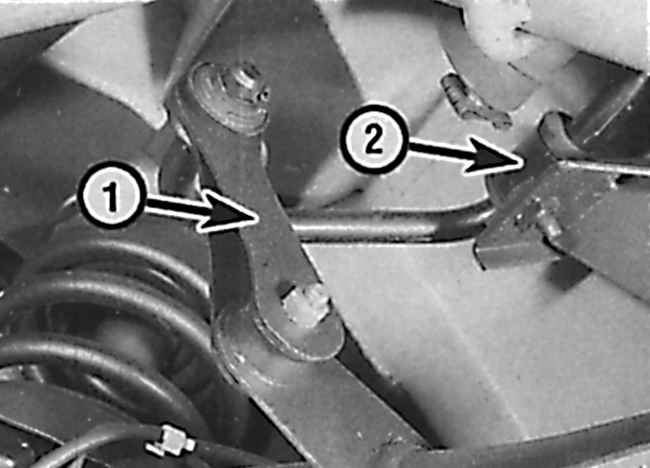

Элементы крепления заднего стабилизатора поперечной устойчивости на моделях с двигателя ми DOHC

1 – серьга;

2 – кронштейн

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и закрепите на подставках.

2. Работая под автомобилем, снимите скобы и извлеките тормозные трубки из кронштейнов с двух сторон днища автомобиля. Имейте в виду, что на скобах, которые крепят тормозные трубки, закреплены провода датчиков ABS.

3. Отсоедините подающий топливный шланг от топливного фильтра, который расположен с правой стороны на днище автомобиля перед топливным баком. Закройте отверстия в фильтре и шланге подходящими пробками.

4. Поддержите домкратом заднюю поперечную балку и отвинтите два болта, крепящие ее.

5. Для доступа к кронштейнам крепления стабилизатора поперечной устойчивости к задней балке, соблюдая осторожность, опустите домкрат, при этом не растягивайте шланги, трубки и электричес кие провода.

6. Отвинтите гайки и снимите серьги стабилизатора поперечной устойчивости с диагональных рычагов. Снимите резиновые подушки и распорные втулки.

7. Отвинтите два болта, крепящие кронштейны стабилизатора поперечной устойчивости к задней балке и извлеките стабилизатор из-под автомобиля (см. рисунок).

8. При необходимости снимите серьги, просто стянув их со стабилизатора.

9. Проверьте состояние установочных втулок стабилизатора поперечной устойчивости и при необходимости, замените их.

10. При необходимости замените втулки на серьгах стабилизатора.

11. Для снятия установочных втулок стяните их по стабилизатору после снятия серьги. Перед установкой новые втулки смочите мыльной водой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите стабилизатор поперечной устойчивости под задней частью автомобиля и закрепите серьги стабилизатора.

2. Установите кронштейны, крепящие стабилизатор поперечной устойчивости к задней балке и закрепите болтами, затянув их требуемым моментом.

3. Соблюдая осторожность, поднимите домкрат, поддерживающий заднюю поперечную балку, затем ввинтите болты, крепящие балку к днищу автомобиля и затяните их требуемым моментом.

4. Подсоедините подающий шланг к топливному фильтру и закрепите его хомутом.

5. Установите тормозные трубки в кронштейны на днище автомобиля и закрепите их скобами.

6. Опустите автомобиль на землю.
