10.13. Замена подшипника ступицы заднего колеса (модели с 1993 года)
Предупреждение
 При установке необходимо
использовать новые гайки крепления крепежного элемента ступицы.

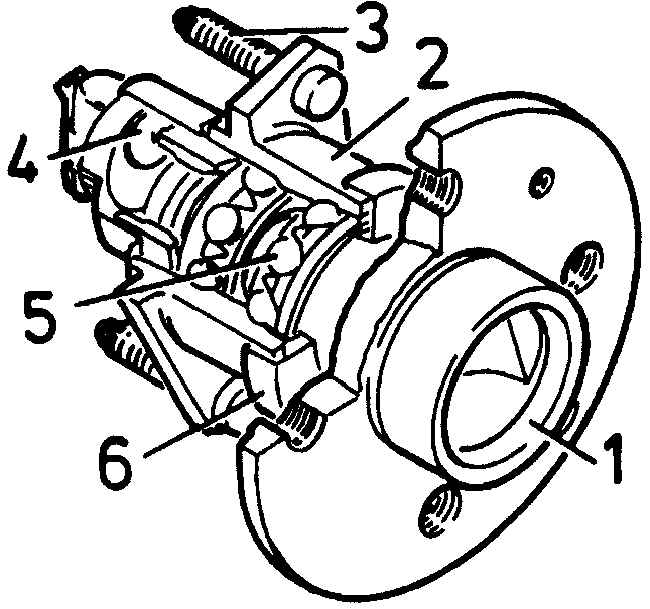

Неразборный узел ступицы и подшипника заднего колеса на поздних моделях
с ABS
|
|
1 – ступица;
2 – крепежный элемент ступицы;
3 – болт;
4 – пылезащитный колпачок с датчиком ABS;
5 – подшипник;
6 – уплотнительное кольцо
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. С 1993 года на всех моделях устанавли вается
неразборный узел ступицы и подшипника заднего колеса (см. рисунок).
|
| 2. Так как узел, состоящий из крепежного элемента
ступицы, ступицы и подшипника ступицы является неразборным узлом,
регулировка подшипника не требуется. |
| 3. Снимите колпак колеса, затем ослабьте болты
крепления колеса. Поднимите заднюю часть автомобиля и закрепите на
подставках. Снимите соответствующее заднее колесо. |
| 4. Снимите суппорт заднего дискового тормоза.
Не отсоединяя от суппорта тормозной шланг, используя мягкую проволоку,
подвяжите суппорт к задней подвеске, при этом не растягивайте и перекручивайте
тормозной шланг. |
| 5. Снимите возвратную пружину с рычага колодки
ручного тормоза и тормозного щита. |
| 6. Отвинтите винт и снимите тормозной диск. |
| 7. Отсоедините электрический разъем от датчика
ABS. |
| 8. Отвинтите четыре гайки и снимите узел ступицы
вместе с тормозным щитом. Как только появится доступ, отсоедините
трос ручного тормоза от рычага колодки ручного тормоза. |
|
Установка
Установка производится в последовательности, обратной снятию с учетом следующих
моментов...
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Затяните гайки крепления узла ступицы требуемым
моментом. |
| 2. Проверьте правильность подсоединения троса
ручного тормоза и возвратной пружины. |
| 3. Установите тормозной диск и суппорт тормоза. |
| 4. Проверьте регулировку троса ручного тормоза,
затем установите колесо и опустите автомобиль на землю. |
|
|
