10.14. Ступица заднего колеса (модели с двигателем SOHC)
Предупреждение
При установке необходимо
использовать новый шплинт, фиксирующий гайку ступицы от отвинчивания.

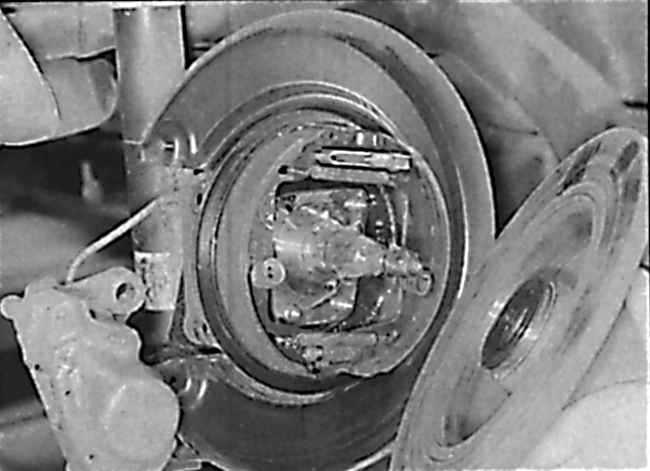

Установка ступицы/тормозного диска

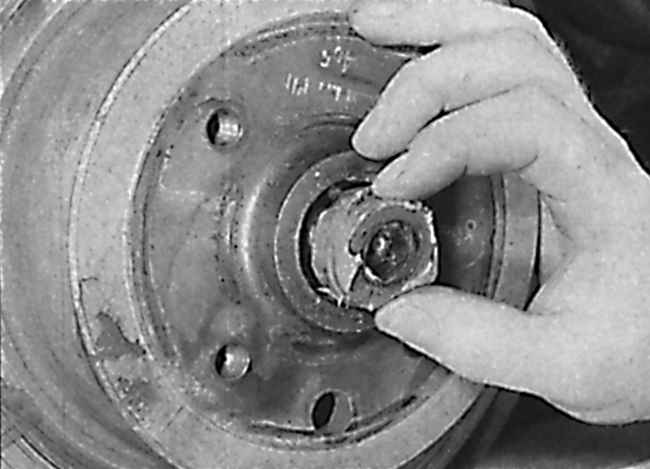

Установка шайбы на ступицу/тормозной диск

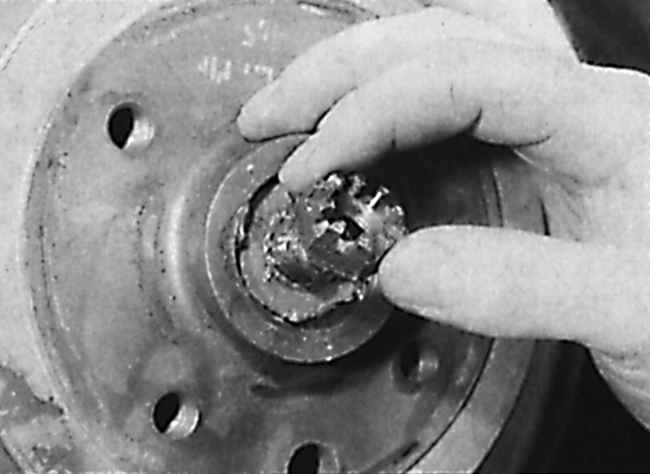

Гайки крепления ступицы / тормозного диска
МОДЕЛИ С ЗАДНИМИ БАРАБАННЫМИ ТОРМОЗАМИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. При наличии снимите колпак колеса, затем
ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля
и закрепите на подставках. Снимите соответствующее заднее колесо. |
2. Снимите тормозной барабан. |
3. Используя лезвие отвертки как рычаг, снимите
пылезащитный колпак ступицы. |
4. Извлеките шплинт, фиксирующий гайку ступицы
от отвинчивания, затем отвинтите гайку крепления ступицы. Для удержания
ступицы от проворачивания при отвинчивании гайки крепления ступицы
ввинтите в ступицу два болта крепления и вставьте между болтами монтировку. |
5. Снимите с цапфы ступицы упорную шайбу и
ступицу. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите ступицу и внутреннее кольцо внешнего
подшипника на цапфу ступицы. При этом не повредите уплотнительное
кольцо, установленное с внутренней стороны ступицы. |
2. Установите упорную шайбу и навинтите гайку
крепления ступицы, затем отрегулируйте люфт подшипника заднего колеса. |
3. Используя новый шплинт, зафиксируйте гайку
крепления ступицы от отвинчивания, затем установите пылезащитный колпак
ступицы. |
4. Установите тормозной барабан и проверьте
регулировку троса ручного тормоза. |
5. Опустите автомобиль на землю и затяните
болты крепления колеса требуемым моментом. |
|
МОДЕЛИ С ЗАДНИМИ ДИСКОВЫМИ ТОРМОЗАМИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. На моделях с задними дисковыми тормозами
ступица и тормозной диск представляют собой одну деталь. |
2. При наличии снимите колпак колеса, затем
ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля
и закрепите на подставках. Снимите соответствующее заднее колесо. |
3. Снимите суппорт тормоза, не отсоединяя от
него тормозной шланг и используя мягкую проволоку, подвесьте суппорт
к задней подвеске. |
4. Используя лезвие отвертки как рычаг, снимите
пылезащитный колпак ступицы. |
5. Извлеките шплинт, фиксирующий гайку ступицы
от отвинчивания, затем отвинтите гайку крепления ступицы. Для удержания
ступицы от проворачивания при отвинчивании гайки крепления ступицы
ввинтите в ступицу два болта крепления и вставьте между болтами монтировку. |
6. Отвинтите гайку и снимите с цапфы ступицы
шайбу и ступицу/тормозной диск. Если ступица/тормозной диск не снимаются,
отведите от тормозного барабана колодки ручного тормоза, для чего
вставьте отвертку через регулировочное отверстие в ступице/тормозном
диске и поверните колесо регулятора. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите ступицу/тормозной диск и внутреннее
кольцо внешнего подшипника на цапфу ступицы. При этом не повредите
уплотнительное кольцо, установленное с внутренней стороны ступицы/тормозного
диска. |
2. Установите упорную шайбу и навинтите гайку
крепления ступицы, затем отрегулируйте люфт подшипника заднего колеса. |
3. Используя новый шплинт, зафиксируйте гайку
крепления ступицы от отвинчивания, затем установите пылезащитный колпак
ступицы. |
4. Проверьте регулировку ручного тормоза и установите
суппорт тормоза. |
5. Опустите автомобиль на землю и затяните
болты крепления колеса. |
|
|
