9.3.9. Разборка и сборка заднего полого вала с задней муфтой свободного хода

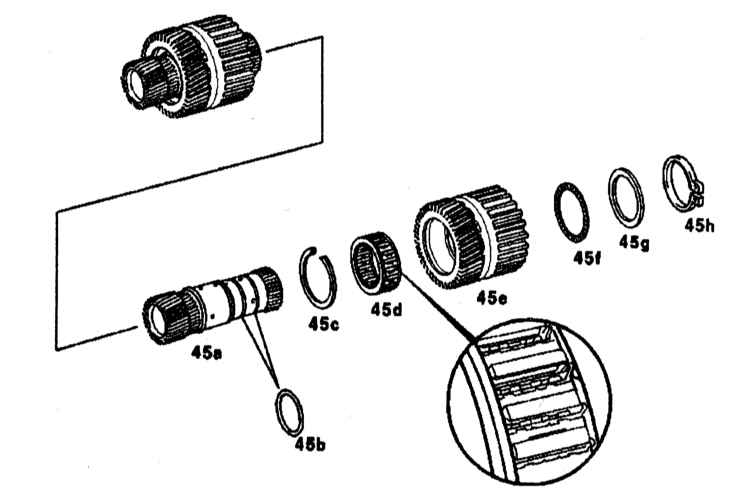

Разборка и сборка заднего полого вала с задней муфтой свободного хода
|
45а — Полый вал
45b — Уплотнительное кольцо
45с — Стопорное кольцо
45d — Муфта свободного хода
45е — Задняя солнечная шестерня с внутренней опорой сцепления К3
|
45f — Упорный игольчатый подшипник
45g — Прокладка
45h — Блокировочное кольцо
|
Разборка
|
|
|
1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите многодисковые сцепления К1, К2 и К3.
3. Снимите блокировочное кольцо (45h), прокладку (45g) и упорный
игольчатый подшипник (45f) с полого вала (45а).
4. Снимите заднюю солнечную шестерню (45е) вместе с внутренней опорой
сцепления К3 и заднюю муфту свободного хода (45d).
5. Снимите стопорное кольцо (45с) с муфты свободного хода (45d).
6. Снимите муфту свободного хода с солнечной шестерни.
|
|
Сборка
|
|
|
Сборка проводится в порядке, обратном разборке.
Проверьте правильность установки стопорных колец. Проверьте их и,
если необходимо, замените их. Упорная прокладка муфты свободного
хода (45d) должна расположиться в направлении к стопорному кольцу
(45с).
|
|
|
|
