9.3.20. Снятие и установка рычага селектора переключения передач
Снятие и установка рычага селектора переключения передач (с режимным
переключателем W/S)
|
39 — Прокладка
40 — Болты (4 штуки)
97 — Промежуточный рычаг
S16/10 — Выключатель идентификации включенной передачи
|
S16/10s2 — Выключатель фонарей заднего хода
Y66/1 — Электромагнитный привод блокировки положений «R/P»
|

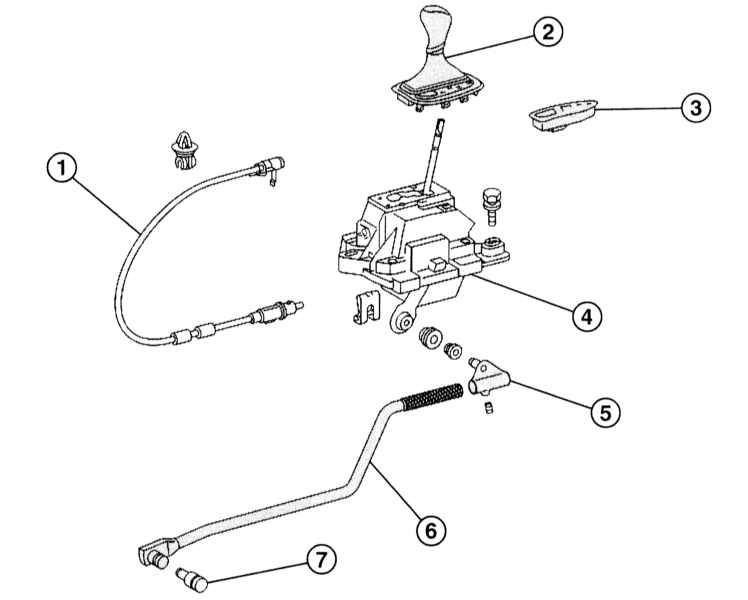

Привод управления АТ
|
1 — Трос центрального блока переключения передач
2 — Рукоятка рычага переключения передач
3 — Блок управления индикатором передач
4 — Центральный блок переключения передач
|
5 — Наконечник тяги переключения
6 — Тяга переключения передач
7 — Палец для соединения тяги
|
Снятие
|
|
|
1. Снимите рычаг переключения от промежуточного
рычага (97).
2. Снимите центральную консоль.
3. Отверните болты (40).
4. Отсоедините разъёмы и электромагнитный привод блокировки положений
«R/P» (Y66/1) от идентификационного выключателя (S16/10), выключателя
фонарей заднего хода (S16/10S2).
5. Снимите рычаг селектора переключения передач в сборе с пола.
|
|
Установка
|
|
|
Установка проводится в порядке, обратном снятию.
Проверьте на правильность установки прокладку (39) и её состояние,
если необходимо, замените её.
|
|
|
|
