9.3.12. Разборка и сборка многодискового тормоза В1

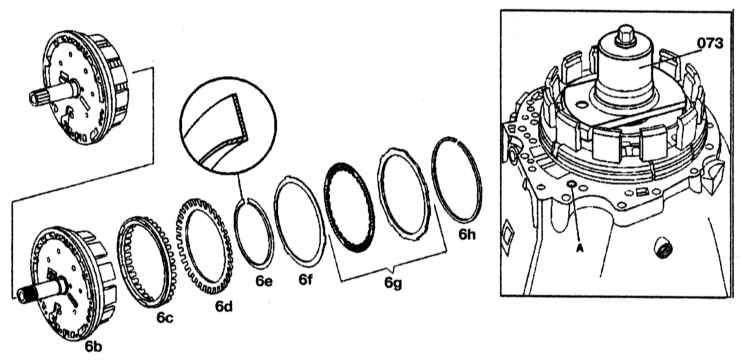

Разборка и сборка многодискового тормоза В1


6b — Наружная опора тормоза В1 6с — Поршень 6d — Обратная дисковая пружина поршня 6f — Дисковая пружина блока дисков	6g — Блок шестерён 6е, 6h — Стопорные кольца 073 — Съёмник А — Масляный канал тормоза В1

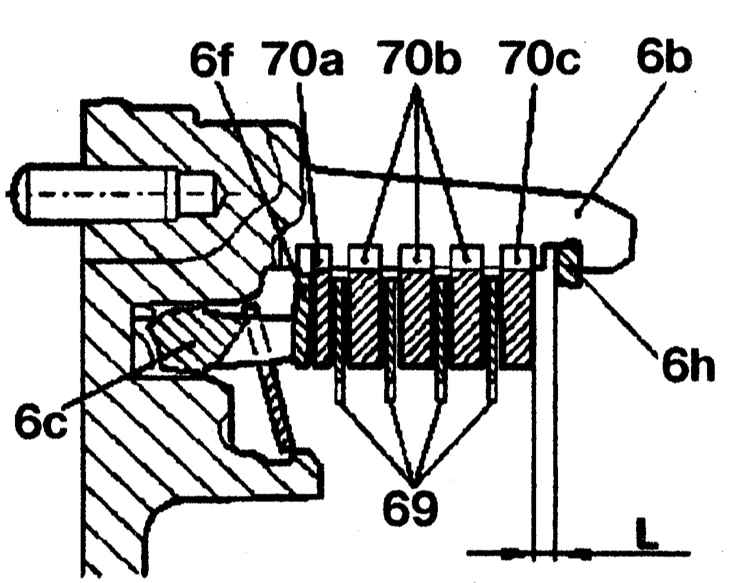

Разрез тормоза В1


6b — Наружная опора тормоза В1 6с — Поршень 6f — Дисковая пружина 6h — Стопорное кольцо 69 — Фрикционные диски	70а — Наружный диск толщиной 1.8 мм 70b — Наружный диск толщиной 3.5 мм/новый диск 2.8 мм 70с — Наружный диск толщиной 4.0 мм «L» — Зазор

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стопорное кольцо (6h).
2. Снимите блок дисков (6g) и дисковую пружину (6f) с наружной опоры
3. Установите съёмник (073) на дисковую пружину (6d) и сжимайте её до тех пор, пока паз для стопорного кольца не освободится.
4. Снимите стопорное кольцо (6е).
5. Снимите поршень (6с) с наружной опоры, осторожно подавая воздух в отверстие А.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите поршень (6с) на наружную опору.
2. Установите дисковую пружину (6d).
3. Установите съёмник (073) на дисковую пружину (6d) и сжимайте его до тех пор, пока стопорное кольцо (6е) не будет установлено в паз.
4. Вставьте стопорное кольцо (6е).
5. Вставьте дисковую пружину (6f) и блок дисков (6g) на наружную опору и измерьте зазор L. Вставьте диски тормоза В1 вместе в порядке, представленном на сопроводительной иллюстрации, и установите их по очереди.

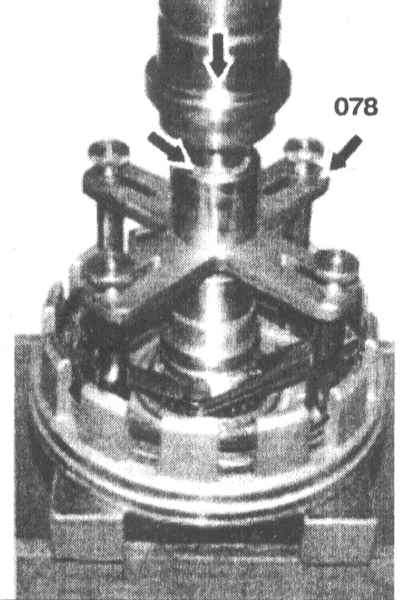

6. Установите пресс (078) на наружный диск (70с).

7. Сожмите блок дисков до упора (пока отметочное кольцо не будет видно) (маленькая стрелка).
8. Измерьте зазор «L» между стопорным кольцом (6h) и наружным диском (70с) в трёх точках. Величина зазоров в многодисковом тормозе В1 приведена в таблице 1.
9. Отрегулируйте зазор стопорным кольцом (6h), если необходимо.
Толщина стопорного кольца: 2.6, 2.9, 3.2, 3.5, 3.8 и 4.1 мм.
10. Установите стопорное кольцо (6h).
