9.3.17. Разборка и сборка ведущего вала со сцеплением К2 и передним блоком планетарных шестерён

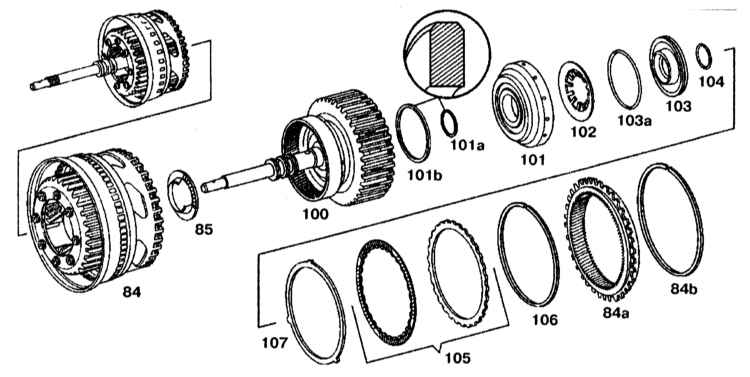

Разборка и сборка ведущего вала со сцеплением К2 и передним блоком
планетарных шестерён
|
4 — Внутренняя опора сцепления К1 со встроенным
передним блоком планетарных шестерён
84а — Шестерня
84b, 104, 106. — Стопорные кольца
85 — Упорный игольчатый подшипник
100 — Ведущий вал со сцеплением К2
101 — Поршень
101 а — Внутренний сальник поршня
|
101b — Наружный сальник поршня
102, 107 — Дисковые пружины
103 — Пружинный фиксатор
103а — Сальник пружинного фиксатора
105 — Блок дисков
|

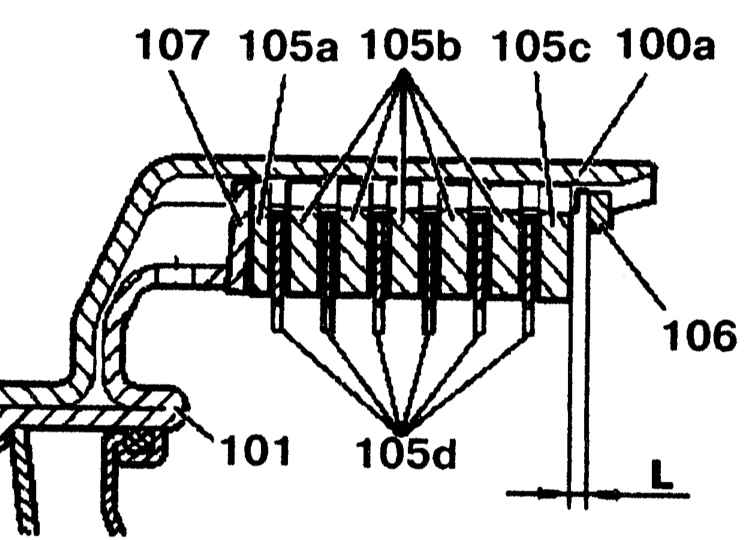

Проверка зазора между стопорным кольцом (90) и наружным диском (89с)
|
100а. — Наружная опора сцепления К2
101 — Поршень
105а — Наружный диск толщиной 1.8 мм
105b — Наружный диск толщиной 3.5 мм/ новая толщина 2.8 мм
105с — Наружный диск толщиной 4.0 мм
105d — Фрикционные диски
|
106 — Стопорное кольцо
107 — Дисковая пружина
«L» — Зазор
|
Разборка
|
|
|
1. Отсоедините корпус трансмиссии от корпуса гидротрансформатора.
2. Снимите сцепления К1, К2 и К3.
3. Извлеките стопорное кольцо (84b) из внутренней опоры сцепления
К1 (84) и снимите шестерню (84а).
4. Снимите ведущий вал со сцеплением К2 (100).
5. Снимите игольчатый упорный подшипник (85).
6. Снимите стопорное кольцо (106) с наружной опоры сцепления К2.
7. Снимите блок дисков (105).
8. Снимите дисковую пружину (107).
|

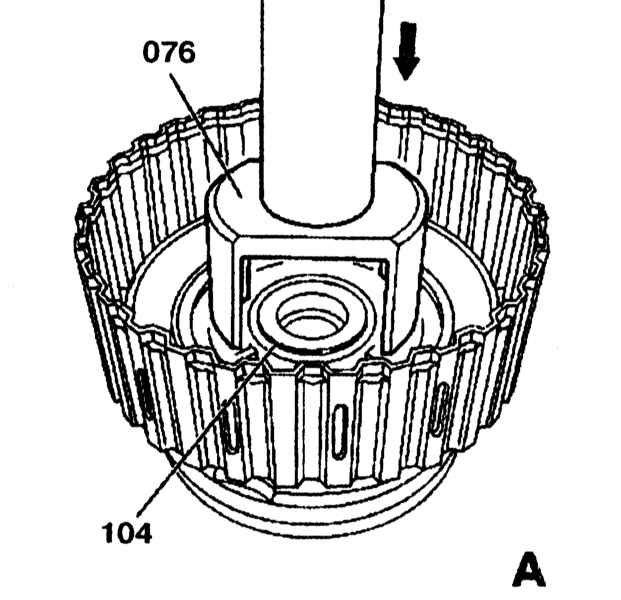

9. Установите съёмник (076)
на пружинный фиксатор (103) и жмите на него до тех пор, пока
стопорное кольцо (104) не освободится.
|
10. Снимите стопорное кольцо (104).
11. Снимите дисковую пружину (102) и извлеките поршень (101) из
наружной опоры.
|
|
Сборка
|
|
| Сборка проводится в порядке, обратном разборке. Проверьте
зазор между стопорным кольцом (106) и наружным диском (105с).
Величина зазоров в сцеплении К2 приведена в таблице. Отрегулируйте
зазор с помощью стопорного кольца (106). Толщина стопорного кольца:
2.3, 2.6, 2.9, 3.2, 3.5 и 3.8 мм.
| Параметры |
АТ без диафрагменной пружины |
АТ с диафрагменной
пружиной |
| Зазоры в сцеплении К2, мм |
Диск 3 |
1.40-1.80 |
2.30-2.70 |
Диск 4 |
1.50-1.90 |
2.40-2.80 |
Диск 5 |
1.70-2.10 |
2.50-2.90 |
Диск 6 |
1.80-2.20 |
2.70-3.10 |
|
|
|
|
