9.3.19. Механизм блокировки при «парковке»

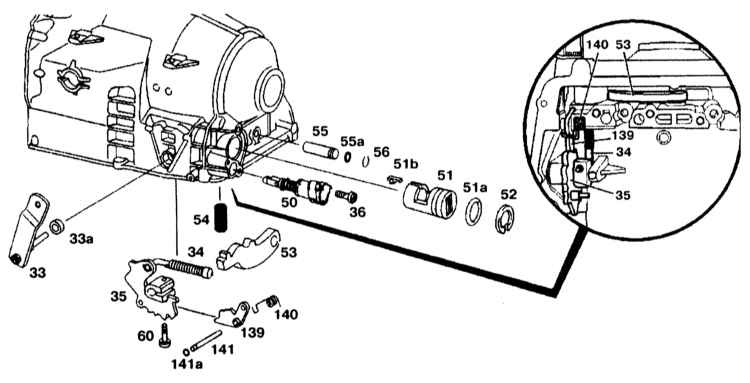

Механизм блокировки при «Парковке»
|
3 — Рычаг селектора переключения передач
33а — Уплотнительное кольцо
34 — Коническая тяга
35 — Собачка
36, 60 — Болты
50 — Тяга
51 — Направляющая втулка
51а, 55а, 141а — Уплотнительные кольца
51b — Направляющая пружина
52, 56 — Стопорные кольца
|
53 — Собачка блокировки при «Парковке»
54 — Пружина
55, 141 — Пальцы
139 — Блокировочная собачка
140 — Торсионная пружина
|
Снятие
|
|
|
1. Снимите рычаг переключения передач, отвернув
болты (60).
2. Снимите собачку (35) вместе с конической тягой (34).
3. Отверните болт (36).
4. Снимите палец (141).
5. Извлеките тягу (50) из корпуса трансмиссии и отцепите блокировочную
собачку (139).
6. Снимите стопорное кольцо (52) с направляющей втулки (51).
7. Нажмите собачку (53) блокировки при «Парковке» напротив пружины
(54) и выпрессуйте направляющую втулку (51) из корпуса трансмиссии.
8. Снимите стопорное кольцо (56) и палец (55).
9. Снимите собачку (53) блокировки при «Парковке» с пружиной (54).
|
|
Установка
|
|
|
1. Установите собачку (53) блокировки при «Парковке»
и пружину (54) в корпус трансмиссии и установите палец (55) со стопорным
кольцом (56).
2. Запрессуйте собачку блокировки при «Парковке» (53) напротив пружины
(54) до упора и вставьте направляющую втулку (51) в корпус трансмиссии
так, чтобы зубья собачки (53) блокировки при «Парковке» установились
на середине направляющей втулки.
3. Установите стопорное кольцо (52).
4. Установите тягу (50) в корпус трансмиссии и прицепите блокировочную
собачку.
5. Установите палец (141).
6. Затяните болт (36).
7. Установите собачку (35) с конусной тягой (34).
8. Закрепите рычаг селектора переключения передач (33).
|
|
|
|
