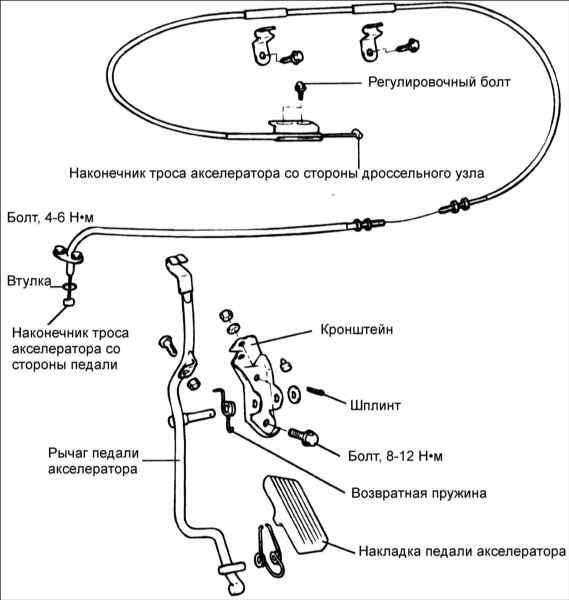

5.33. Педаль и трос акселератора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

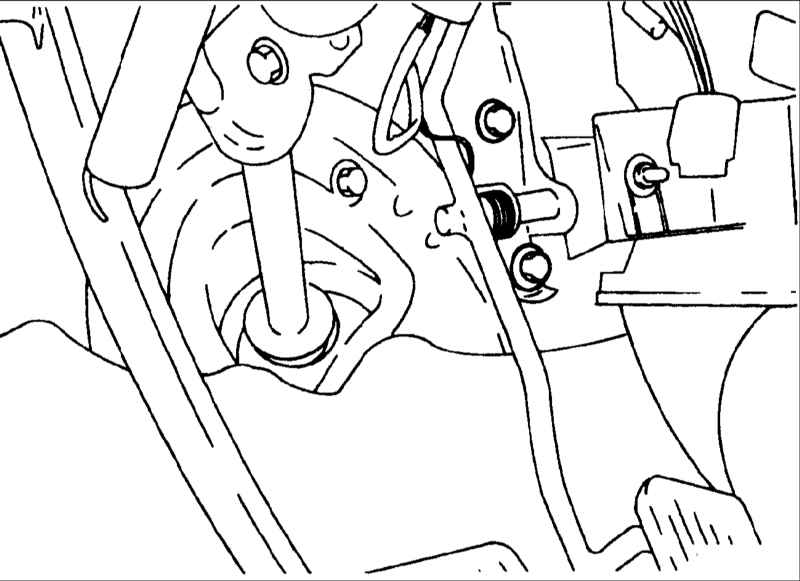

1. Снимите наконечник внутренней части троса с рычага педали акселератора.

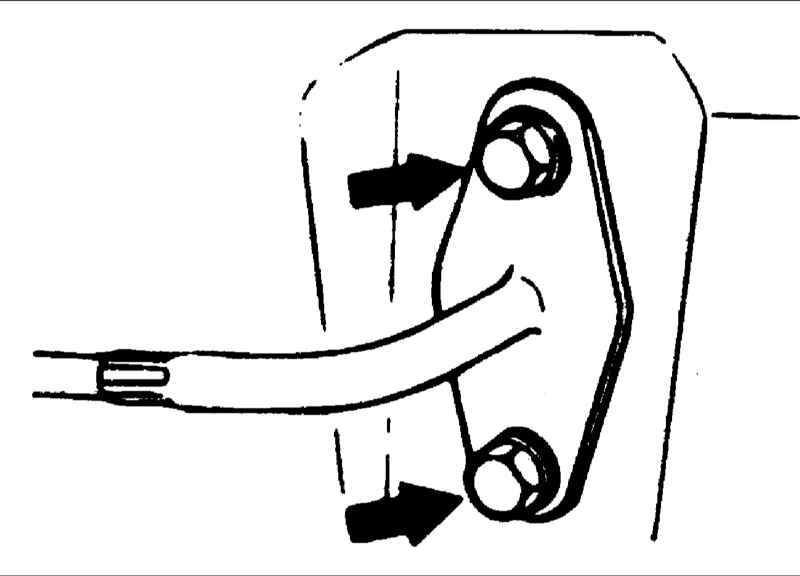

2. Выверните болты крепления троса акселератора к перегородке моторного отсека.

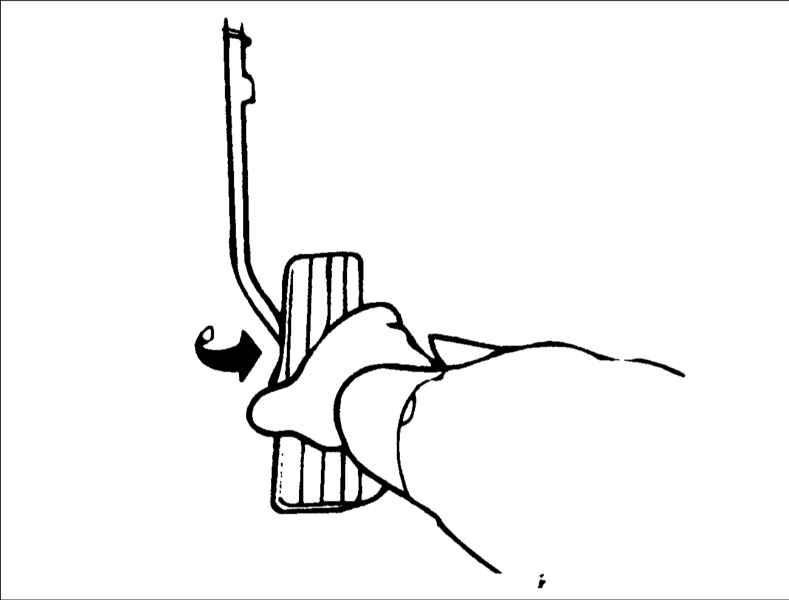

3. Потяните на себя левую сторону педали акселератора и снимите педаль управления акселератора из рычага.

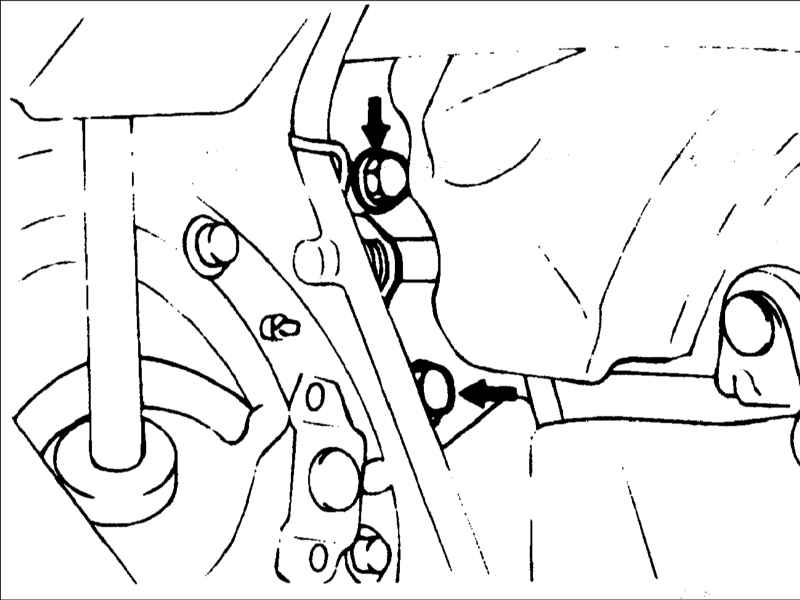

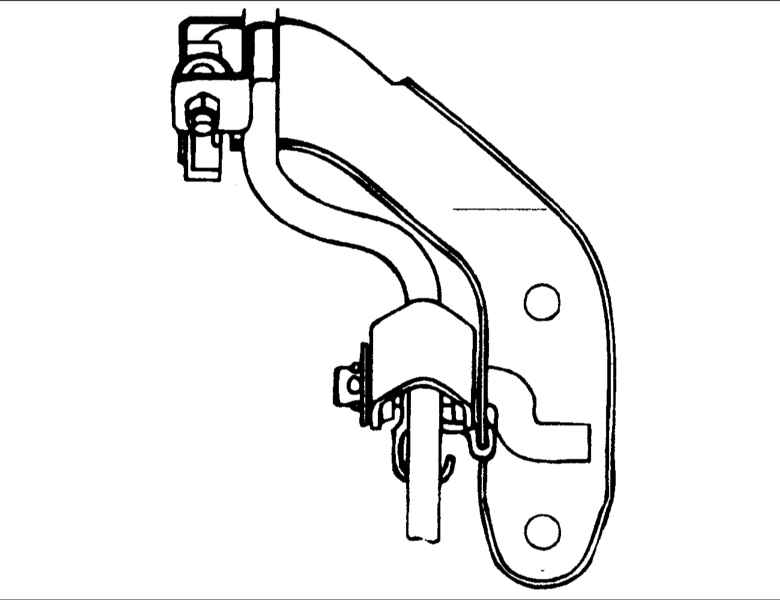

4. Выверните болты и снимите кронштейн педали акселератора.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте трос акселератора и оболочку троса на отсутствие повреждений.
2. Проверьте плавность перемещения троса акселератора в оболочке.
3. Проверьте педаль акселератора на отсутствие изгиба.
4. Проверьте состояние возвратной пружины.
5. Проверьте состояние наконечника троса акселератора.
6. Проверьте функционирование троса акселератора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте консистентной смазкой точки поворота педали акселератора.

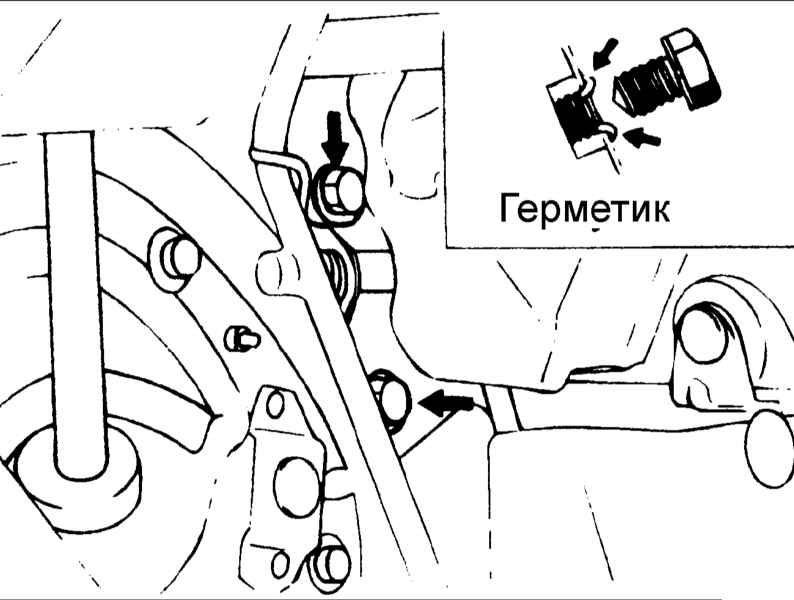

2. Для предотвращения попадания паров и отработавших газов в салон автомобиля нанесите герметик на резьбу болтов крепления кронштейна педали акселератора.

Момент затяжки: 8–12 Н•м

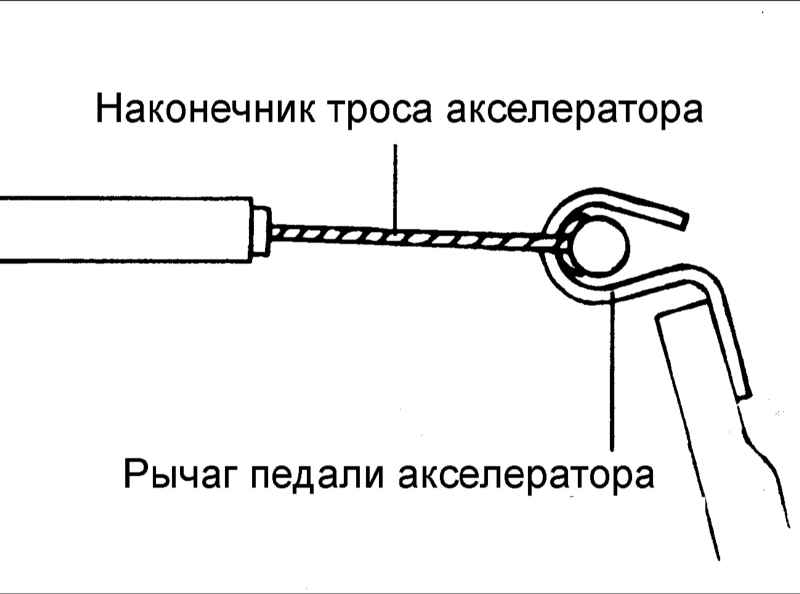

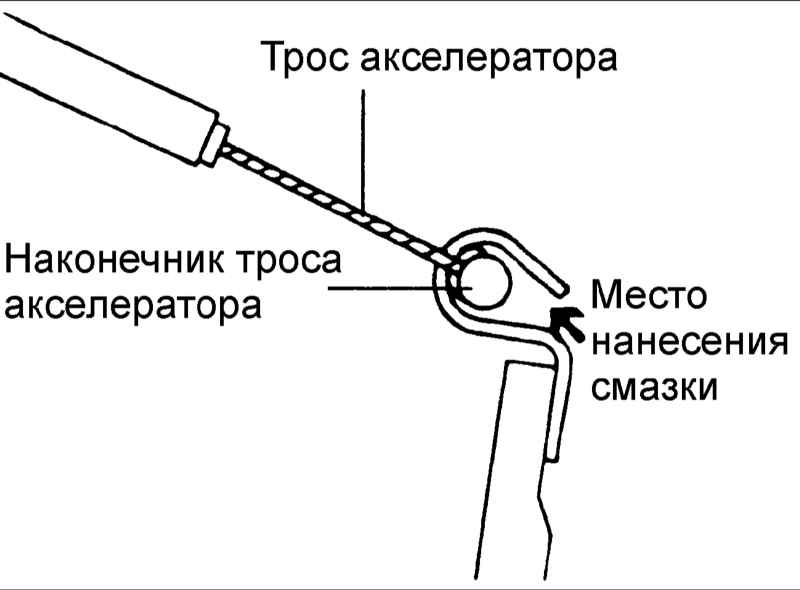

3. Вставьте наконечник троса акселератора в захват на конце рычага педали акселератора.

4. Нанесите универсальную консистентную смазку вокруг наконечника троса акселератора.
