5.18. Потенциометр регулировки СО на холостом ходу (только для этилированного бензина)

Этот потенциометр используется для ручной регулировки качества топливной смеси. При вращении оси потенциометра изменяется выходное напряжение, в результате чего блок управления двигателем ЕСМ изменяет интенсивность впрыска топлива.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание.

2. Отсоедините разъем от потенциометра.

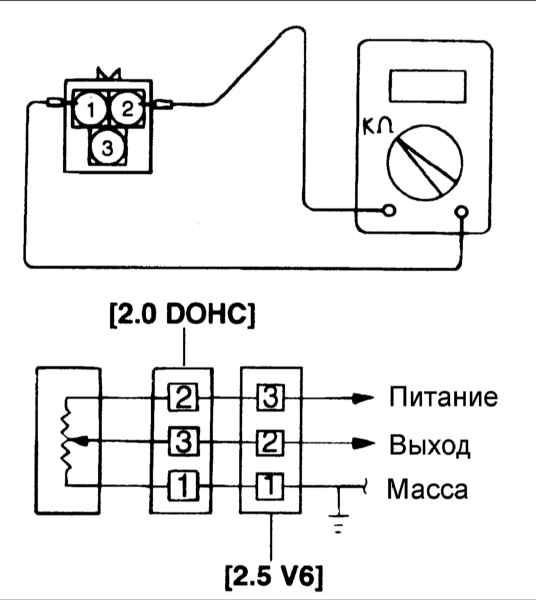

3. Омметром измерьте сопротивление между клеммами 1 и 2 разъема для двигателей 2,0 л DOHC или между клеммами 3 и 1 разъема для двигателей 2,5 л V 6.

Полное сопротивление потенциометра: 5±1,5 кОм

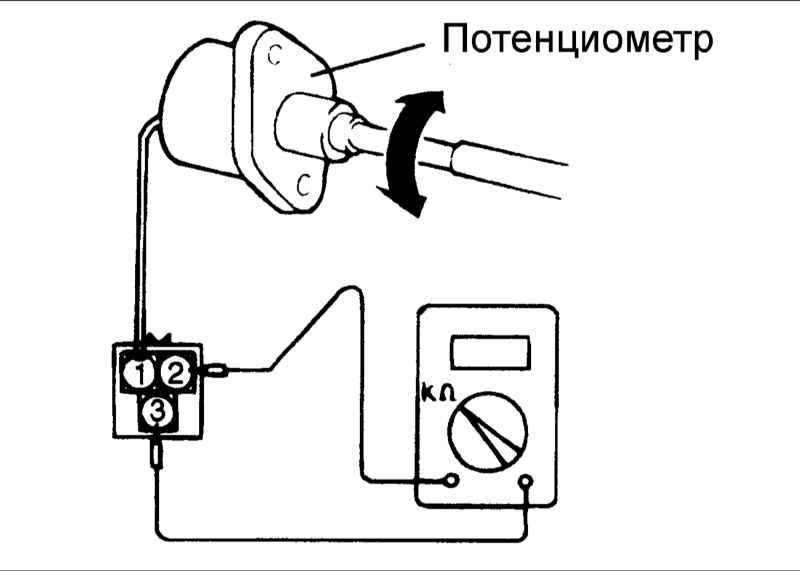

4. Убедитесь, что сопротивление клеммами 1 и 2 разъема для двигателей 2,0 л DOHC или между клеммами 3 и 1 разъема для двигателей 2,5 л V 6 изменяется плавно при вращении оси потенциометра по часовой стрелке или против часовой стрелки.
