5.20. Датчик положения дроссельной заслонки (TP)

Датчик положения дроссельной заслонки передает информацию, на основании которой блок ЕСМ определяет, когда дроссельная заслонка закрыта, полностью открыта или находится в промежуточных положениях. Датчик жестко соединен с валом дроссельной заслонки. В зависимости от положения дроссельной заслонки изменяется сопротивление датчика.

Регулировка(2,0 л DOHC )

ПОРЯДОК ВЫПОЛНЕНИЯ

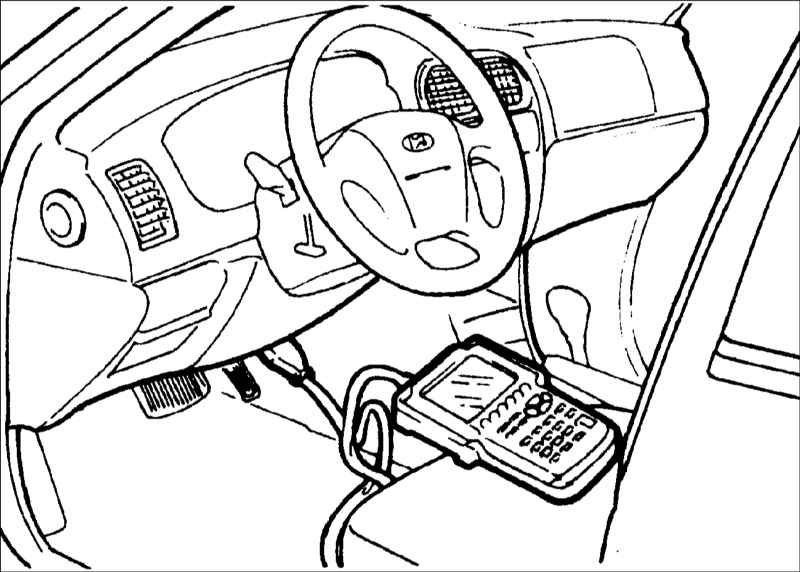

1. Соедините сканер с диагностическим разъемом.

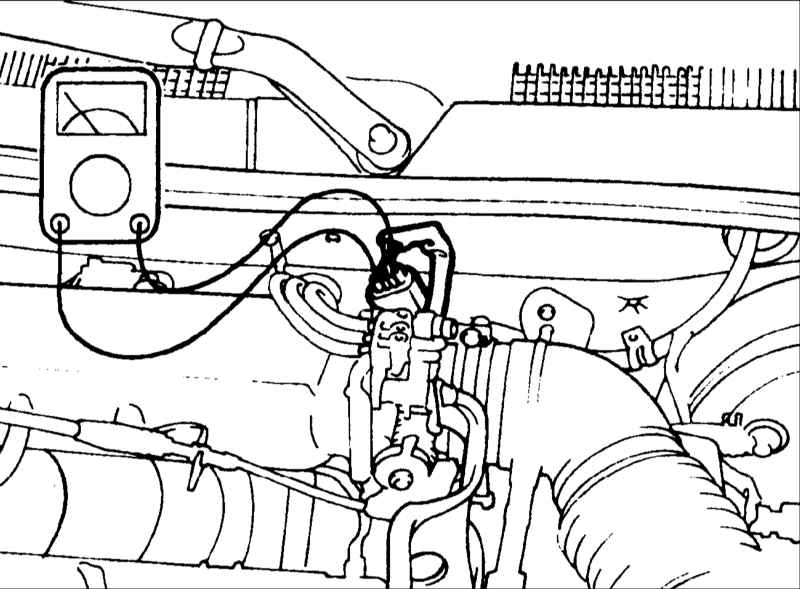

2. При отсутствии сканера подсоедините цифровой вольтметр между клеммами 1 и 3 разъема.

3. Включите зажигание, не запуская двигатель, и измерьте выходное напряжение датчика.

Выходное напряжение: 300–900 мВ

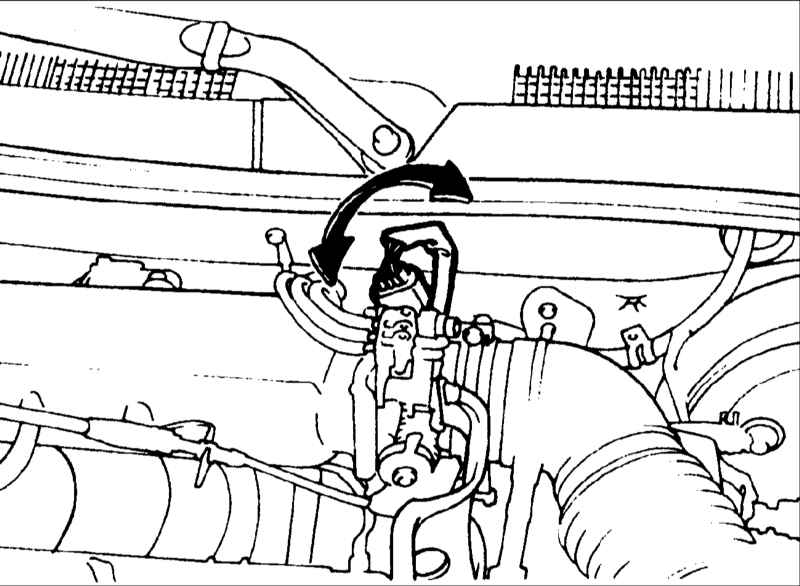

4. Если напряжение отличается от приведенного в спецификации, ослабьте винты крепления датчика и отрегулируйте напряжение, поворачивая датчик.

Поворот датчика по часовой стрелке увеличивает выходное напряжение. После регулировки надежно затяните винты.

5. Выключите зажигание.
