13.50. Антенна

Антенна является неотъемлемой часть радиоприемника AM/ FM.

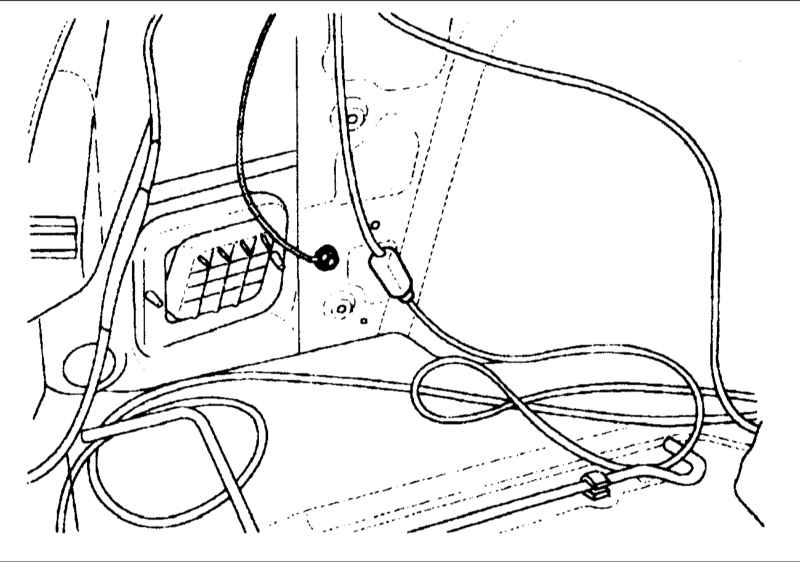

Антенна установлена на левом заднем крыле автомобиля, принимает сигналы AM и FM радиостанций и по кабелю передает их к радиоприемнику.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите кабель антенны на отсутствие очевидных повреждений.
2. Осмотреть соединители кабеля антенны на отсутствие очевидных повреждений.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните один винт крепления отделки центральной панели.
2. Снимите отделку центральной панели.
3. Выверните четыре винта крепления радиоприемника.
4. С задней стороны радиоприемника отсоедините электрический разъем.
5. Отсоедините соединитель кабеля антенны от антенны.
6. Снимите покрытие со стороны сидения водителя.

7. Снимите кабель антенны.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в последовательности, обратной снятию.
