13.17. Стеклоочиститель и омыватель ветрового стекла

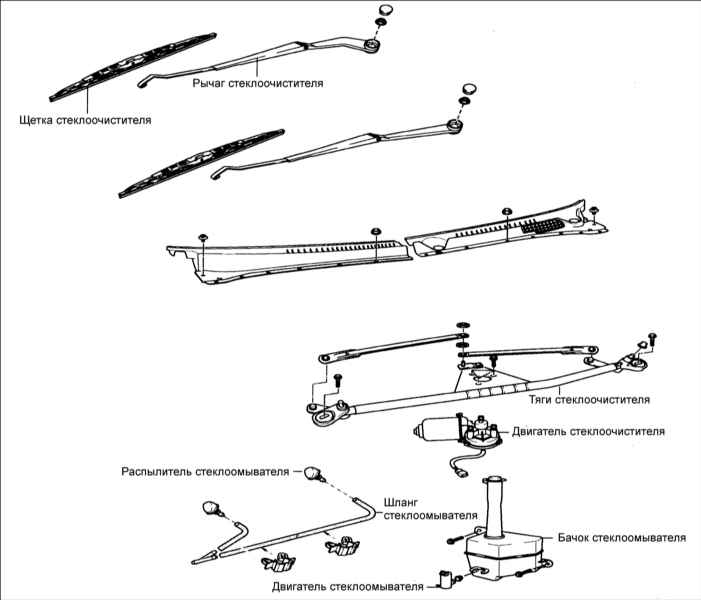

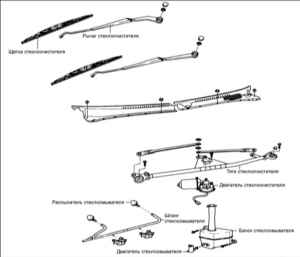

Автомобили оборудованы стеклоочистителем ветрового стекла с переменной скоростью очистки. Стеклоочиститель состоит из двигателя стеклоочистителя, тяг и двух рычагов со щетками.

Омыватель ветрового стекла состоит из бачка омывателя, двигателя, двух распылителей и шлагов. Обе системы связаны с рычагами стеклоочистителя и таймером в комбинированном переключателе рулевой колонки.

Шланги

Шланги стеклоомывателя изготовлены из неопрена и подают жидкость к распылителям стеклоомывателя. Шланги состоят из трех частей и соединяются через тройники. Замена шлангов может проводиться по отдельности. Шланги стеклоомывателя крепятся тремя зажимами.

Переключатель стеклоочистителя

Переключатель стеклоочистителя расположен на рулевой колонке.

Двигатель стеклоомывателя

Двигатель омывателя подает жидкость по шлангам к распылителям. Двигатель работает только с одной частотой вращения.

Распылители

Распылители подают жидкость на ветровое стекло и могут заменяться по отдельности.

Бачок стекло омывателя

Бачок стекло омывателя предназначен для хранения жидкости, используемой стеклоомывателем. Это – пластмассовый элемент со штуцером подачи жидкости и соединительным каналом для двигателя стеклоомывателя.

Таймер

Таймер управляет временем работы стеклоочистителя. Он является неотъемлемой частью комбинированного переключателя рулевой колонки.

Рычаги стеклоочистителя

Рычаги стеклоочистителя, металлические, обеспечивают перемещение щеток стеклоочистителя по ветровому стеклу. Для улучшения очистки пружины прижимают рычаги со щетками к ветровому стеклу.

Щетки стеклоочистителя

Щетки стеклоочистителя, представляют собой металлический каркас с закрепленной на нем резиновой полосой. Замену щеток можно проводить по отдельности.

Тяги стеклоочистителя

Тяги стеклоочистителя соединяют двигатель стеклоочистителя с рычагами и состоят из двух шатунов и двух блоков точки поворота. Основная функция состоит в превращении вращательного движения вала двигателя в поступательное движение щеток. При выходе из строя любого элемента, необходимо заменить стеклоочиститель в сборе.

Двигатель стеклоочистителя

Двигатель стеклоочистителя – двухскоростной, постоянного тока. Двигатель и кронштейн можно заменять отдельно от стеклоочистителя.
