13.43. Заднее сидение

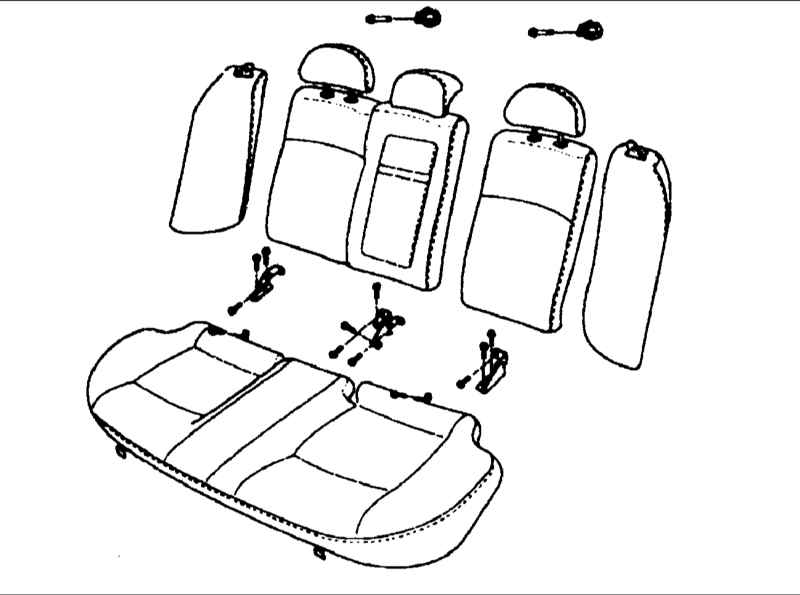

Заднее сиденье состоит из двух отдельных задних спинок и одной общей подушки. Рама сидения крепится на двух шарнирах. Два боковых кронштейна болтами прикреплены к корпусу автомобиля.

Две спинки сиденья прикреплены на кронштейнах с шарнирами.

В нормальном положении спинки сиденья закреплены замками к ударным пластинам, закрепленным на кузове.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните два болта со стороны подушки заднего сидения.

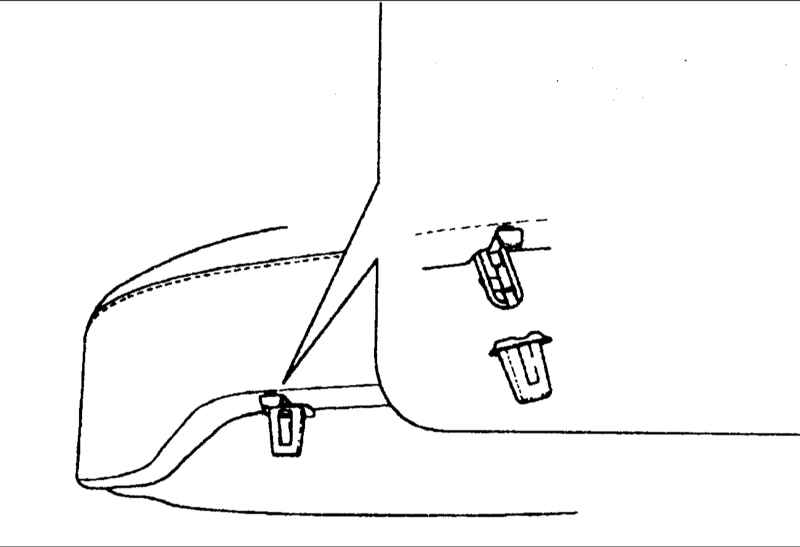

2. Нажмите кнопку фиксатора, как показано на рисунке, освободите и поднимите подушку заднего сидения.

3. Выверните два болта крепления левого бокового кронштейна.

4. Выверните два болта крепления правого бокового кронштейна.

5. Нажмите кнопку и отклоните вперед спинку заднего сидения.
6. Выверните четыре болта крепления правого, левого и центрального шарниров спинки заднего сидения.
7. Выверните один болт крепления левого бокового кронштейна.
8. Выверните один болт крепления правого бокового кронштейна.
9. Снимите левый и правый кронштейны.
10. Снимите левую спинку сидения.
11. Снимите правую спинку сидения.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в последовательности, обратной снятию.

Момент затяжки: 17–26 Н•м
