13.30. Крышка багажника

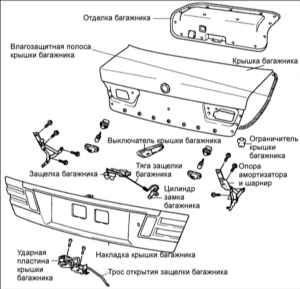

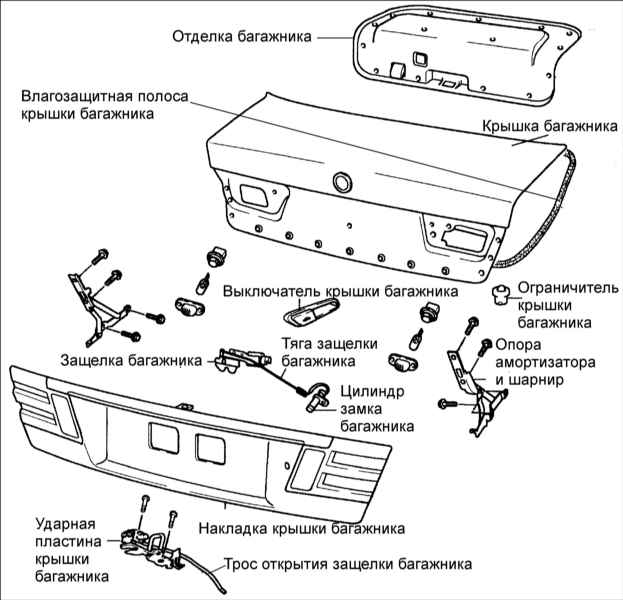

Крышка багажника крепится к кузову двумя шарнирами. Два шарнира соединены друг с другом двумя опорами амортизатора и закреплены болтами.

Два шарнира соединенные двумя опорами амортизатора помогают открывать и удерживать в открытом положении крышку багажника.

Ударная пластина удерживает крышку багажника в закрытом положении.

Влагозащитная полоса крышки багажника предотвращает попадание влаги и пыли в багажник. Защелка присоединена в центре основания крышки багажника. Положение крышки багажника можно регулировать.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

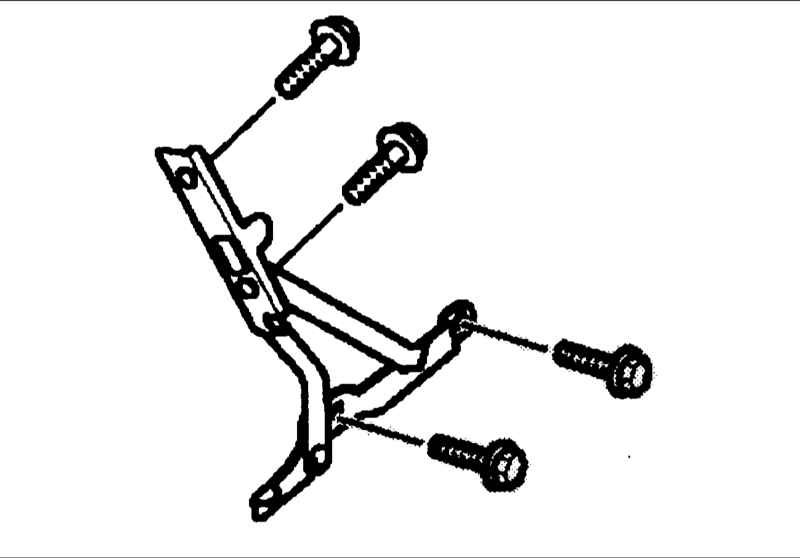

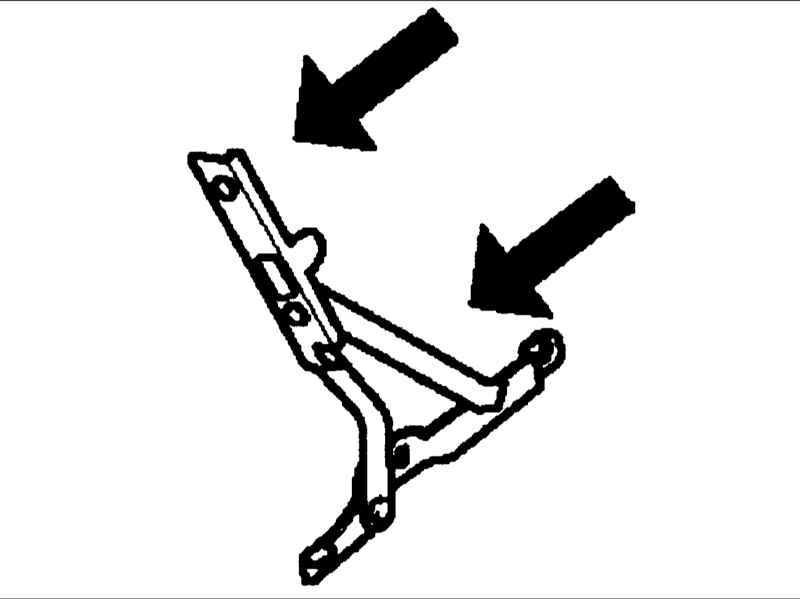

Снятие крышки багажника проводите с помощником. 1. Снимите верхние и нижние зажимы от опор амортизатора. 2. Снимите опору амортизатора из шарнира. 3. Снимите заглушку и отсоедините электрический разъем жгута проводов. 4. Поддержите крышку багажника в открытом положении. 5. Выверните четыре болта крепления шарниров крышки багажника и с нимите крышку багажника.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установку крышки багажника проводите с помощником. 1. Установка проводится в последовательности, обратной снятию. 2. От руки затяните болты крепления шарниров крышки багажника. 3. Закройте крышку багажника. 4. Проверьте, и при необходимости, отрегулируйте положение крышки багажника относительно смежных поверхностей перед затягиванием болтов. Момент затяжки: 7–11 Н•м 5. Проверьте взаимное положение замка крышки багажника и ударной пластины замка. При необходимости, ослабьте болты и, перемещая ударную пластину, отрегулируйте ее положение. Момент затяжки: 7–11 Н•м
