13.36. Панель приборов

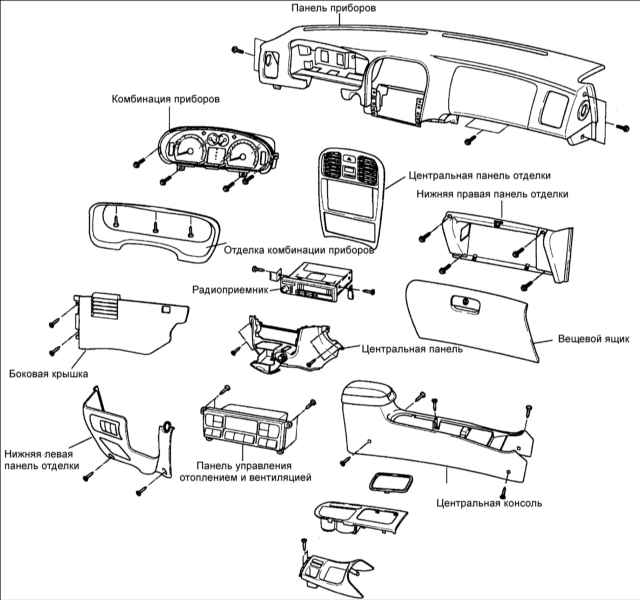

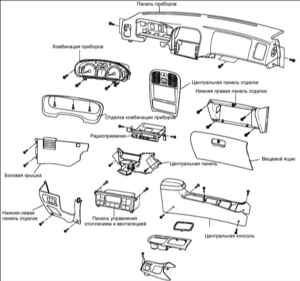

На панели приборов размещены комбинация приборов, центральная панель отделки и множество выключателей и контрольных приборов
Центральная панель отделки
Центральная панель отделки представляет собой кожух для панели управления отоплением и вентиляцией, радиоприемника, вещевого ящика и служит основанием для прикуривателя и пепельницы. Центральная панель отделки может оставаться на месте при снятии панели приборов.
Контрольный переключатель подсветки салона
Контрольный переключатель подсветки салона позволяет регулировать яркость подсветки панели приборов.
Радиоприемник
Радиоприемник расположен в центральной панели. Антенна и электрические разъемы для подключения радиоприемника расположены в задней части радиоприемника. Провод антенны проходит под панелью приборов и соединяет антенну с радиоприемником. Перед снятием панели приборов, радиоприемник необходимо снять.
Панель управления отоплением и вентиляцией
Панель управления отоплением и вентиляцией установлена в центральной панели отделки. Панель управления соединяется тросами с отопителем и регулирует температуру и распределение потоков воздуха по салону автомобиля. Для доступа к тросам необходимо предварительно снять часть панели приборов.
Снятие
|
|
| 1. Отсоедините провод от отрицательной клеммы аккумуляторной
батареи.
2. Снимите подушку безопасности водителя.
3. Снимите рулевое колесо, переключатель сигнала поворота и, верхние
и нижние кожухи рулевой колонки.
|

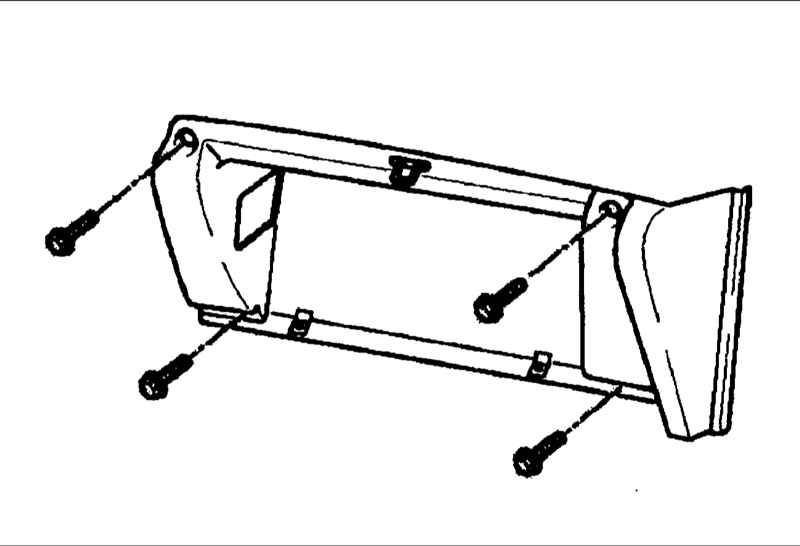

4. Снимите комбинацию приборов.
- Выверните три винта крепления отделки комбинации приборов.
- Выверните четыре винта.
- Вытяните комбинацию приборов из панели приборов.
- Отсоедините два разъема от комбинации приборов.
- Снимите комбинацию приборов.
|
|

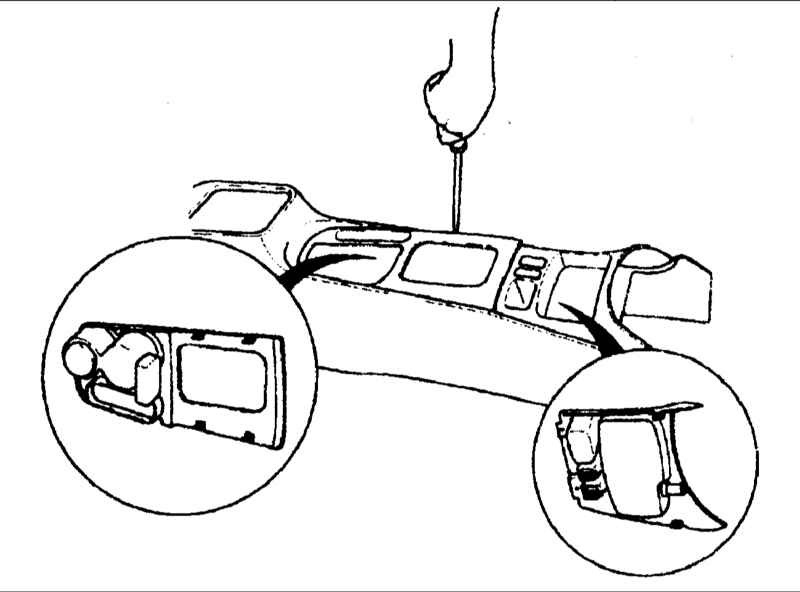

5. Снимите центральную консоль.
|
|
- Отделите заднюю крышку от консоли.

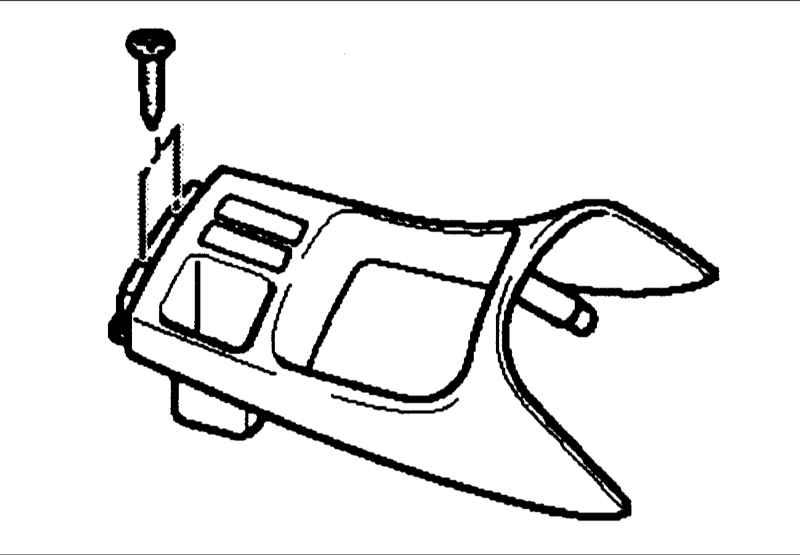

- Выверните два винта крепления передней крышки.
- Отсоедините электрический разъем.
- Выверните восемь винтов крепления консоли.
|
6. Снимите крышку центральной панели и отсоедините электрический
разъем от задней части отделки центральной панели.
7. Снимите радиоприемник.
- Выверните четыре винта крепления радиоприемника.
- Отсоедините от задней части радиоприемника электрический разъем
и кабель антенны.
|

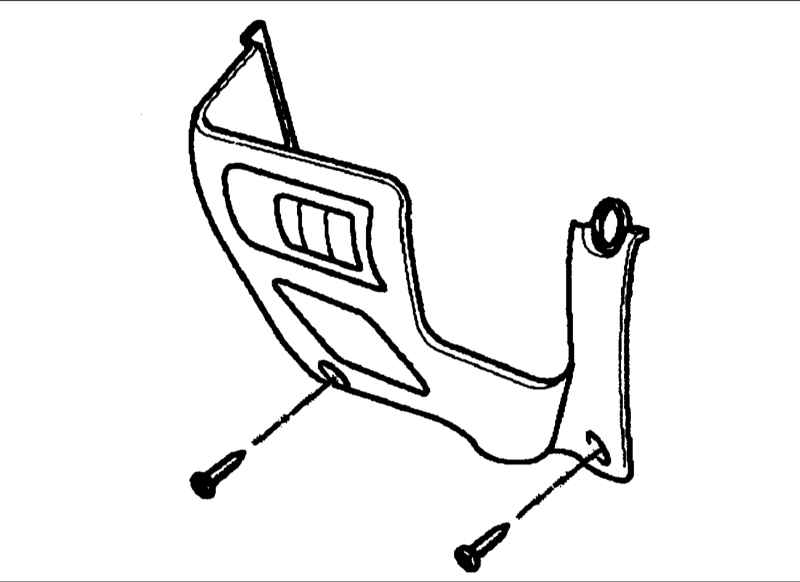

8. Выверните два винта и
отсоедините электрический разъем от задней части левой нижней
панели отделки. |
|

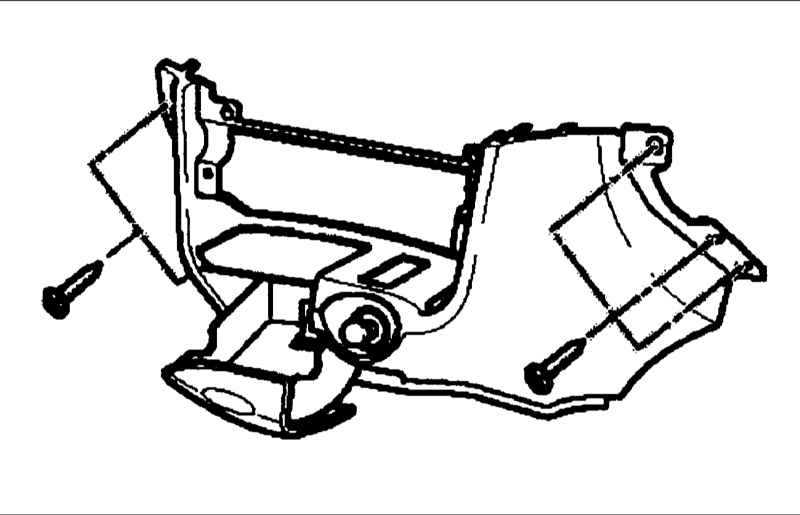

9. Снимите правую нижнюю
панель отделки.
|
|

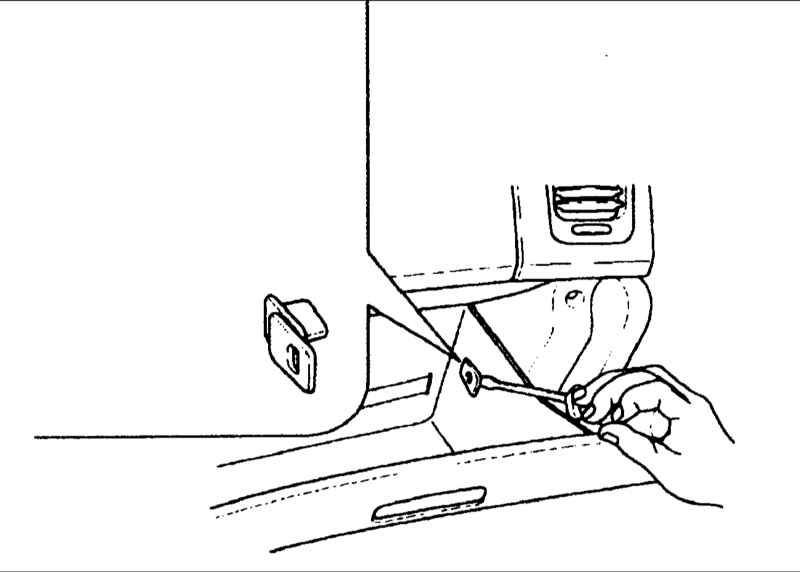

- Снимите два уплотняющих кольца из сборки вещевого ящика.
- Выверните два винта и одну гайку крепления верхней части
правой нижней панели отделки.
- Выверните два болта крепления правой нижней панели отделки.
|
|
10. Снимите центральную панель.
- Выверните пять винтов крепления центральной панели.
- Отсоедините от задней части центральной панели электрический
разъем.
|
|

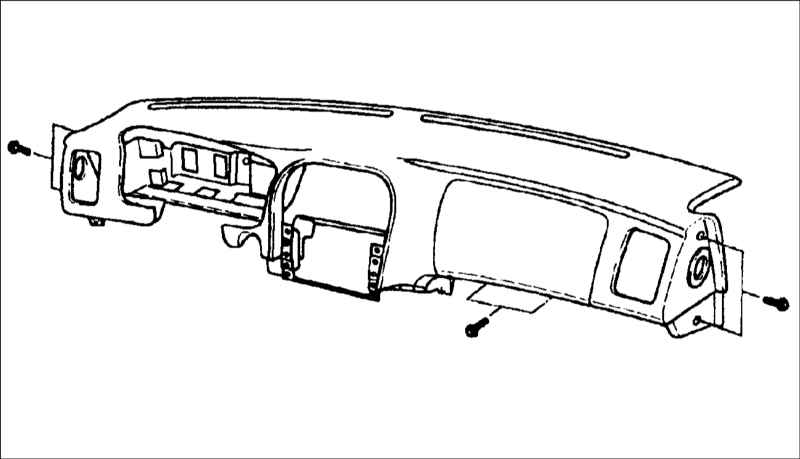

11. Снимите панель приборов.
- Выверните два болта крепления левой стороны панели приборов.
- Выверните два болта крепления правой стороны панели приборов.
- Выверните два болта крепления центральной части панели
приборов.
- Выверните два болта крепления подушки безопасности переднего
пассажира.
- Отсоедините электрический разъем.
|
|
|
Установка
|
|
|
|
1. Установите панель приборов.
- Установите панель приборов в исходное положение.
- Убедитесь, что рулевая колонка установлена правильно через
Т-образную тягу со жгутом проводов перед установкой панели
приборов. В противном случае рулевая колонка не может быть
правильно установлена.
- Подсоедините разъемы жгута проводов и панели приборов.
Разъемы жгутов проводов расположены так, что они совмещаются
с разъемами панели приборов.
- Установите подушку безопасности переднего пассажира и
закрепите ее двумя болтами.
- Вверните два болта крепления центральной части панели
приборов.
- Вверните два болта крепления правой стороны панели приборов.
- Вверните два болта крепления левой стороны панели приборов.
|
|
|
2. Установите центральную
панель.
- Подсоедините электрический разъем
- Вверните пять винтов крепления центральной панели.
|
|
|
3. Установите правую нижнюю
панель отделки.
- Вверните два болта крепления правой нижней панели отделки.
- Вверните два винта и одну гайку крепления верхней части
правой нижней панели отделки.
|
|
|
Установите два уплотняющих
кольца на сборке вещевого ящика. |
|
|
4. Вверните два винта и подсоедините
электрический разъем к задней части левой нижней панели отделки.
|
5. Установите радиоприемник.
- Подсоедините к задней части радиоприемника электрический разъем
и кабель антенны.
- Вставьте радиоприемник на место и закрепите его четырьмя винтами.
6. Подсоедините электрический разъем к задней части отделки центральной
панели и установите отделку центральной панели.
|
|
7. Установите центральную
консоль.
- Установите центральную консоль и закрепите ее восемью
винтами.
- Подсоедините электрический разъем.
- Вверните два винта крепления передней крышки.
- Закрепите заднюю крышку к консоли.
|
|
|
8. Установите комбинацию
приборов.
- Установите комбинацию приборов к панели приборов и подсоедините
два разъема.
- Вверните четыре винта крепления комбинации приборов.
- Установите отделку комбинации приборов и закрепите ее
тремя винтами.
|
9. Установите рулевое колесо, переключатель сигнала поворота и
верхние и нижние кожухи рулевой колонки.
10. Установите подушку безопасности водителя.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
|
|
|
