13.11. Внутренняя секция заднего комбинированного фонаря

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

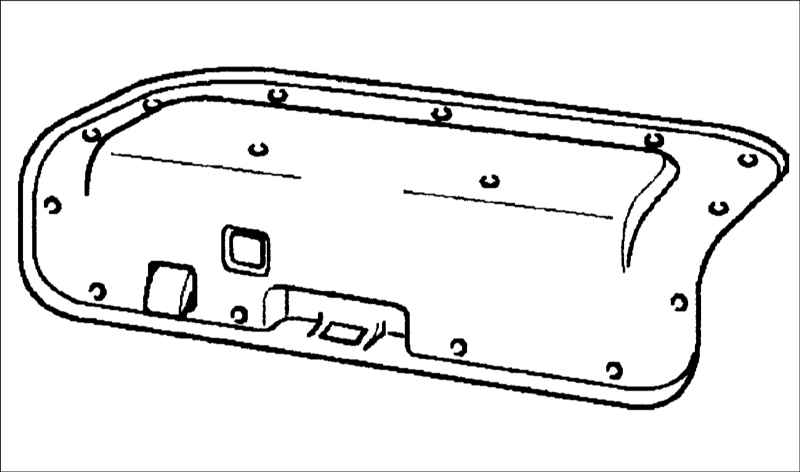

2. Выверните три винта и снимите тринадцать соединителей крепления отделки крышки багажника.

3. Снимите внутреннюю секцию заднего комбинированного фонаря.

Отсоедините электрический разъем.

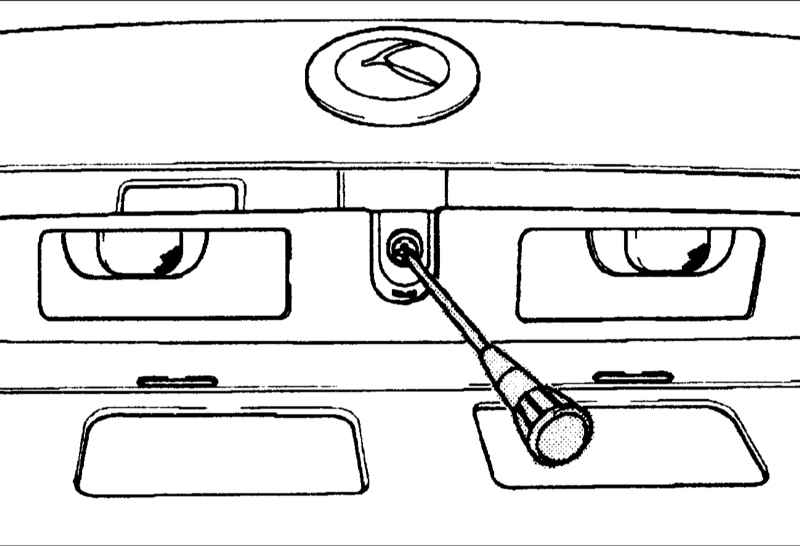

Выверните один винт с внешней стороны крышки багажника.

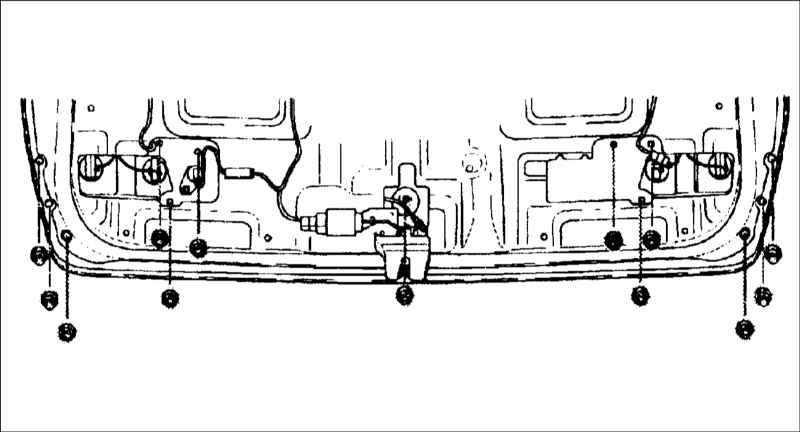

Снимите тринадцать соединителей из крышки багажника.

4. Выверните четыре винта крепления заднего комбинированного фонаря.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите задний комбинированный фонарь на автомобиль.
2. Вверните четыре винта крепления заднего комбинированного фонаря.
3. Установите внутреннюю секцию заднего комбинированного фонаря.

Установите тринадцать соединителей в крышку багажника.
Вверните один винт с внешней стороны крышки багажника.
Подсоедините электрический разъем.

4. Вверните три винта и тринадцать соединителей на отделке крышки багажника.

5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
