13.5. Звуковой сигнал

Автомобиль оборудован двумя звуковыми сигналами, установленным по центру автомобиля за передним бампером. Включение звукового сигнала осуществляется нажатием кнопки, расположенной в центре рулевого колеса. Напряжение от положительной клеммы аккумуляторной батареи подается на реле звукового сигнала, расположенного в блоке предохранителей моторного отсека. Контакты реле, замыкаясь, подают напряжение к звуковым сигналам. После отпускания кнопки, под действием пружины она поднимается вверх и размыкает электрическую цепь звуковых сигналов.

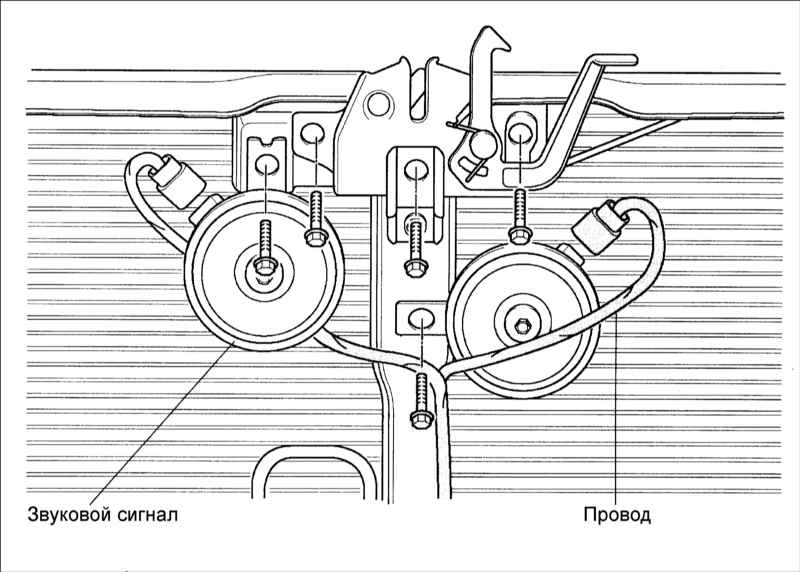

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от звукового сигнала.
3. Выверните один болт и снимите звуковые сигналы.

Установка

Так как электрической цепью звуковых сигналов являются элементы их крепления, перед установкой проверьте, чтобы сопрягаемые поверхности звуковых сигналов и кузова автомобиля были зачищены до металла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Установите звуковой сигнал и закрепите его болтом.
3. Подсоедините разъем к звуковому сигналу.
4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
