13.24. Двигатель стеклоочистителя
|
|
|

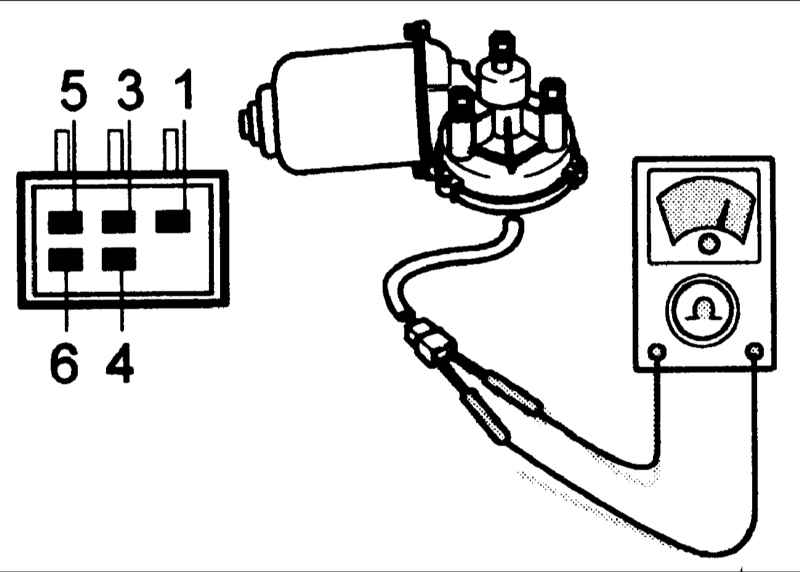

1. Омметром проверьте проводимость между клеммами разъема двигателя. В положении OFF проводимость должна быть между клеммами 4 и 5, в положении LOW – между клеммами 5 и 6, и в положении HIGH – между клеммами 3 и 6.
|
2. Если проводимость отсутствует, замените двигатель.
|

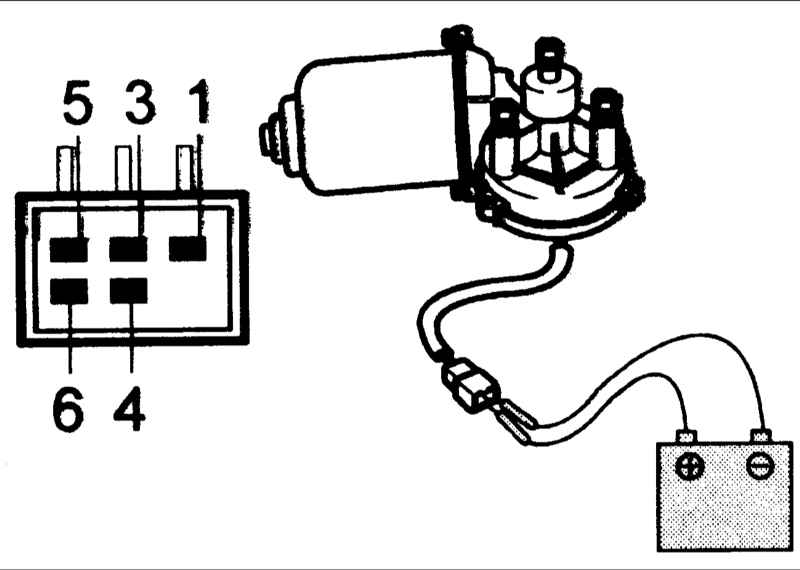

3. Проверьте частоту вращения двигателя при подаче дополнительными проводами напряжения аккумуляторной батареи на клеммы разъема двигателя. Подсоедините отрицательную клемму аккумуляторной батареи к клемме 6 разъема. При подсоединении положительной клеммы аккумуляторной батареи к клемме 5 двигатель должен вращаться с низкой частотой вращения, а при подсоединении к клемме 3 двигатель должен вращаться с высокой частотой вращения.
|
|
|
Снятие
|
|
| 1. Отсоедините провод от отрицательной клеммы аккумуляторной
батареи.
2. Снимите рычаги и щетки стеклоочистителя.
|

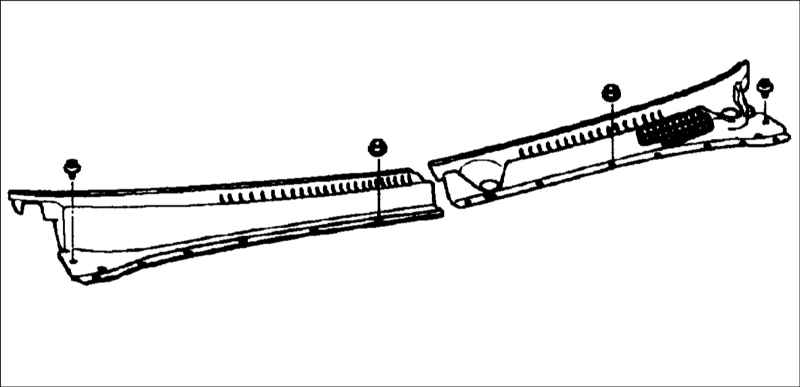

3. Отверните гайки, освободите зажимы и снимите крышку вентиляционной камеры, расположенной в основании ветрового стекла.
|
|

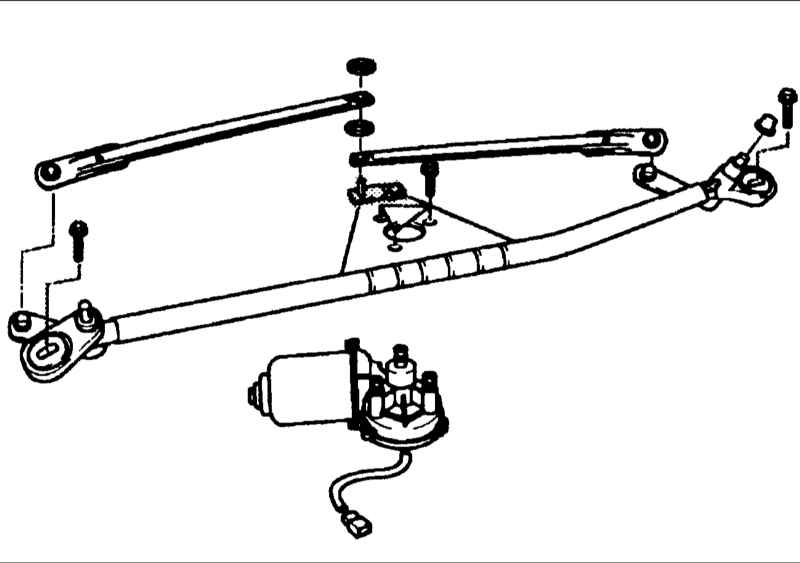

4. Снимите двигатель и тяги стеклоочистителя.
- Отсоедините разъем от двигателя стеклоочистителя.
- Выверните два болта крепления механизма стеклоочистителя.
- Отделите двигатель от тяг стеклоочистителя.
|
5. Выверните три болта и снимите двигатель стеклоочистителя с механизма стеклоочистителя.
|
|
Установка
|
|
| 1. Вверните три болта крепления двигателя стеклоочистителя
на механизме стеклоочистителя.
2. Установите двигатель стеклоочистителя и тяги.
- Прикрепите шаровой шарнир двигателя стеклоочистителя к тяге
стеклоочистителя.
- Вверните и затяните два монтажных болта.
- Подсоедините разъем жгута проводов к двигателю стеклоочистителя.
3. Установите решетку вентиляционной камеры.
4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
|
|
|
|
