13.26. Стеклоподъемники

3. Снимите крышку внутренней ручки.

1. Выверните один винт.
2. Снимите крышку внутренней ручки.

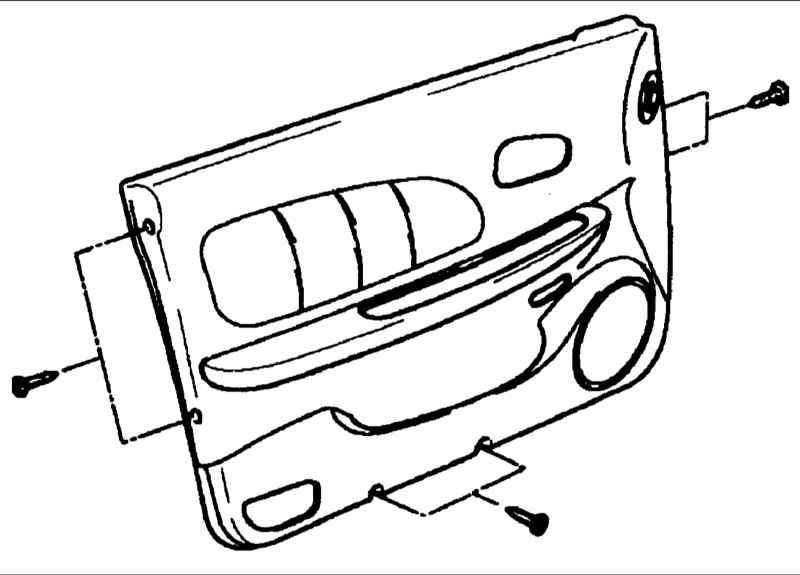

4. Снимите отделку двери.

1. Выверните один винт из кронштейна ручки.
2. Выверните два винта с правой стороны отделки двери.
3. Выверните два винта и снимите крышку с левой стороны отделки двери.
4. Выверните два винта из основания отделки двери.
5. Отделите отделку двери от двери.
6. Отсоедините электрический разъем.

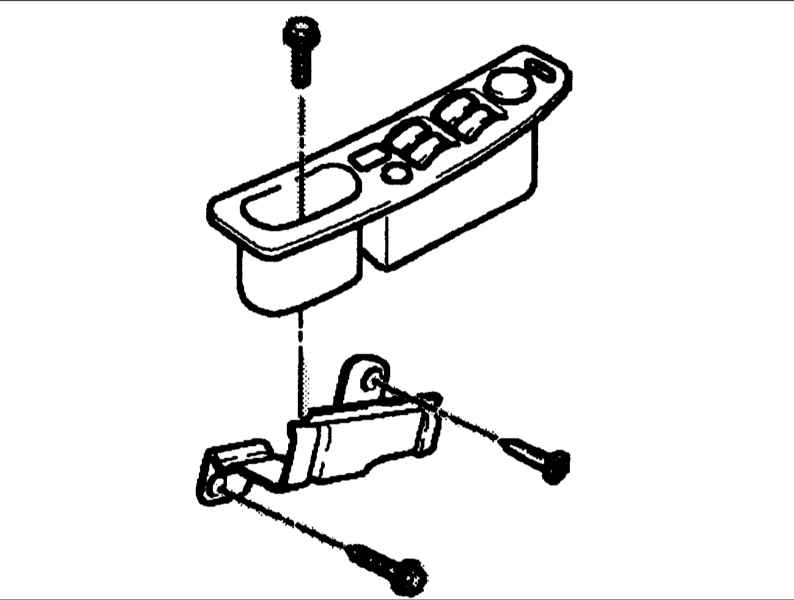

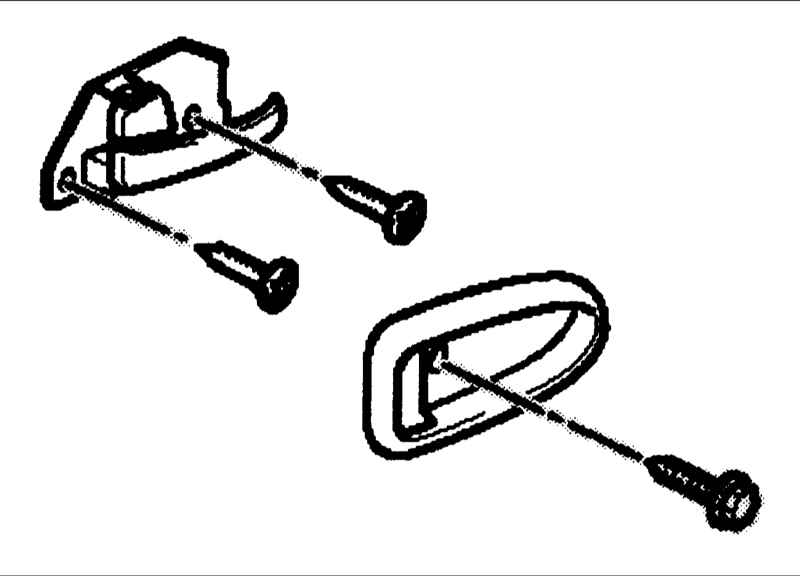

5. Снимите внутреннюю ручку открытия двери.

1. Отсоедините две тяги от замка двери.
2. Выверните два винта крепления ручки двери.

6. Выверните два винта крепления кронштейна ручки.

Снимайте пылевлагозащитную пленку очень аккуратно для того, чтобы ее можно было повторно использовать.

8. Снимите стекло.

• Повторно подсоедините разъем к переключателю стеклоподъемника.
• Подсоедините провод к отрицательной клемме аккумуляторной батареи.
• Включите зажигание и переместите стекло в полуоткрытое положение.
• Выключите зажигание.

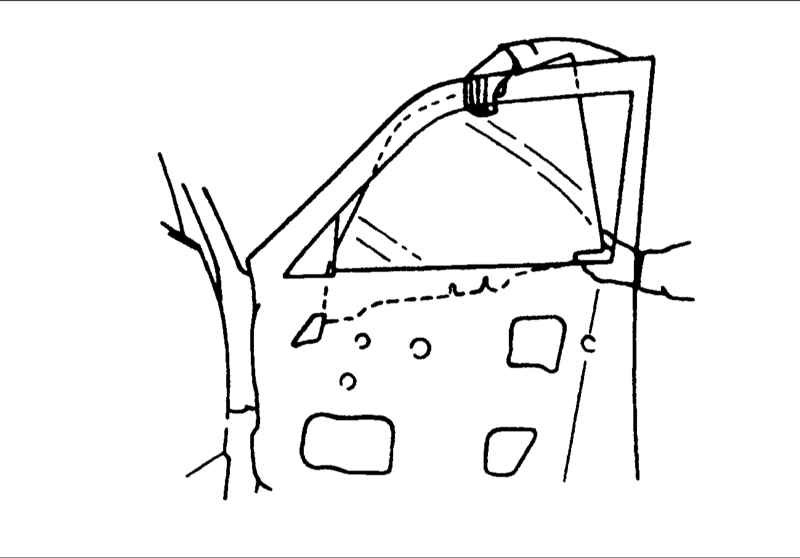

• Снимите направляющую стекла.

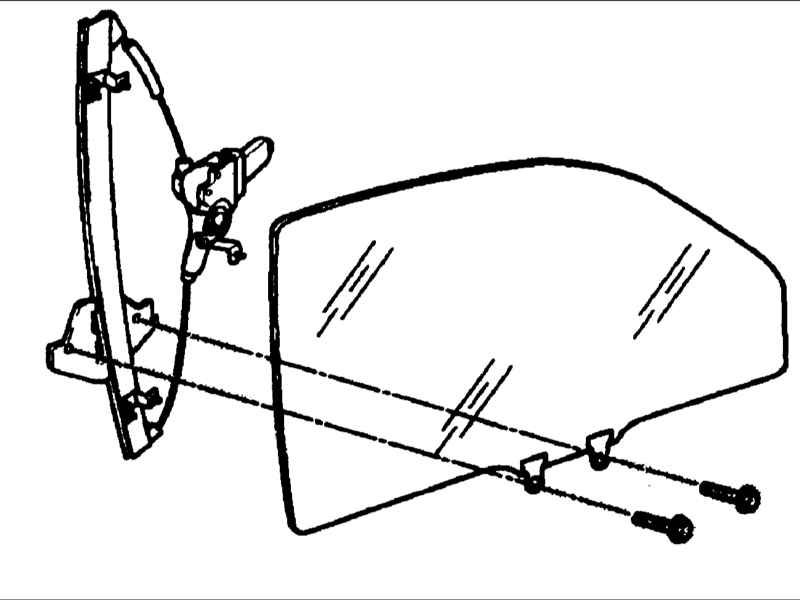

• Выверните два болта крепления стекла к стеклоподъемнику.

• Наклоняя и поднимая заднюю часть, снимите стекло с наружной стороны двери.
• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

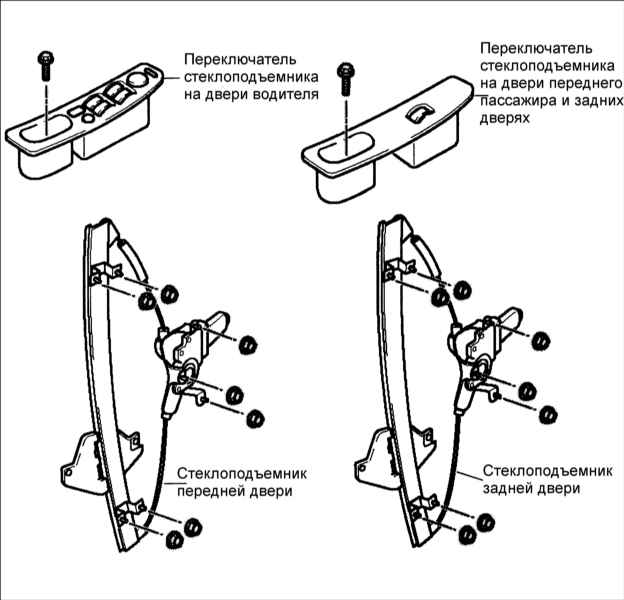

9. Снимите стеклоподъемник.

1. Отсоедините разъем от двигателя стеклоподъемника.
2. Выверните семь гаек крепления стеклоподъемника к двери.
3. Через отверстие во внутренней панели двери снимите стеклоподъемник.

10. Снимите замок двери.

1. Отсоедините две тяги от наружной ручки двери.
2. Отсоедините разъем от модулятора замка двери.
3. Выверните две гайки крепления модулятора замка двери.
4. Выверните один винт крепления крышки тяги внутренней ручки двери.

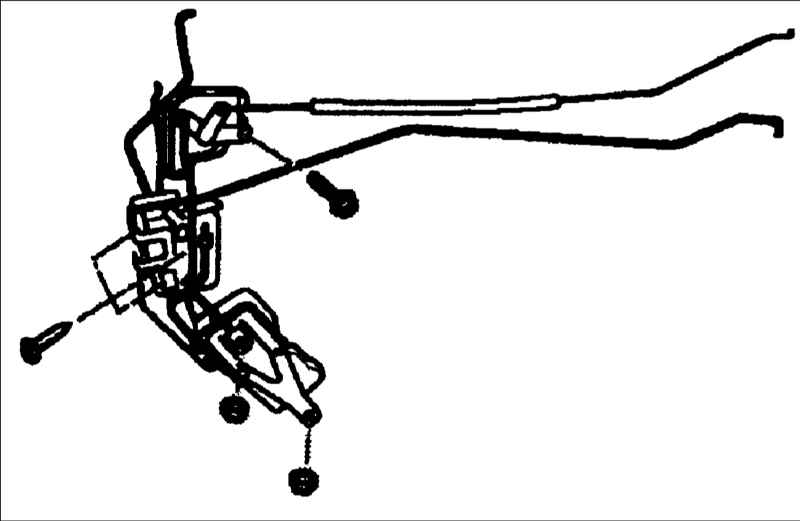

5. Выверните три винта и снимите замок двери.

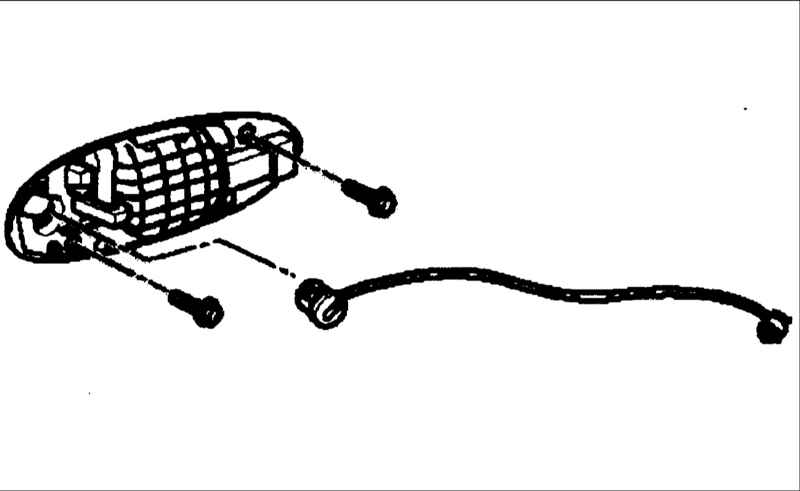

11. Снимите внешнюю ручку двери.

• Отсоедините разъем от цилиндра замка двери.
• Выверните два монтажных болта крепления внешней ручки двери.
• Снимите цилиндр замка двери из внешней ручки двери.

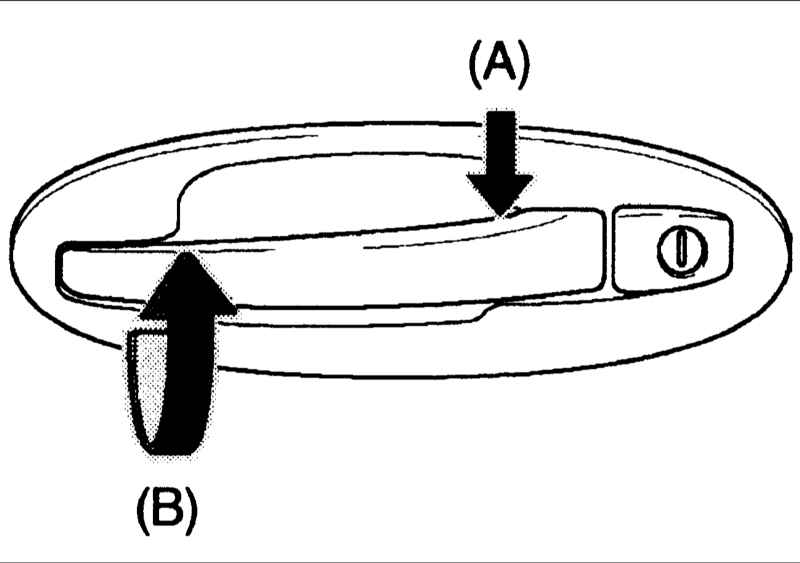

• Нажмите на ручку вниз (A) и поверните нижнюю часть ручки наружу и вверх (B).

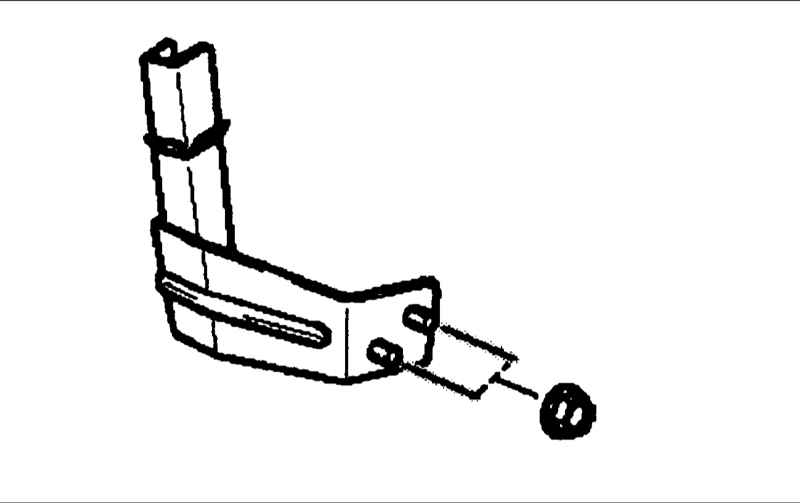

12. Выверните две гайки крепления направляющей стекла.

13. Снимите с двери динамик.

1. Отсоедините электрический разъем.

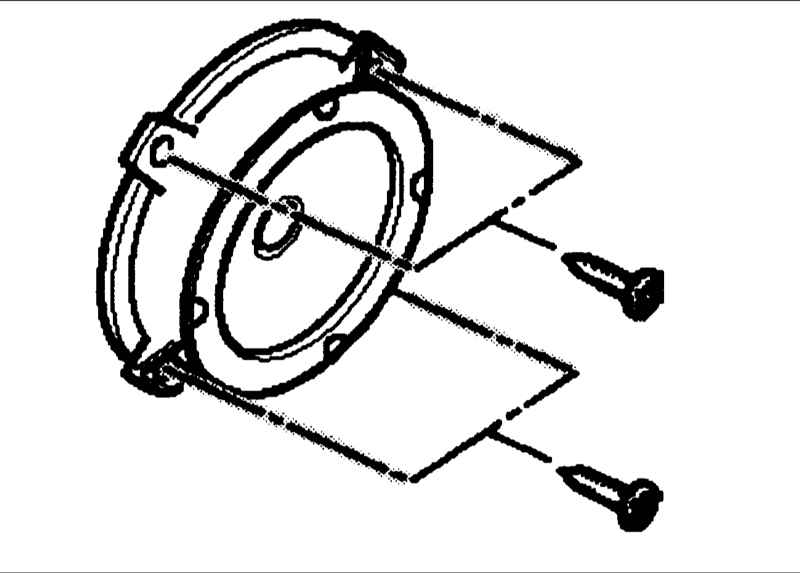

2. Выверните четыре винта крепления динамика к двери.

14. Снимите наружное зеркало заднего вида.

1. Отсоедините электрический разъем.

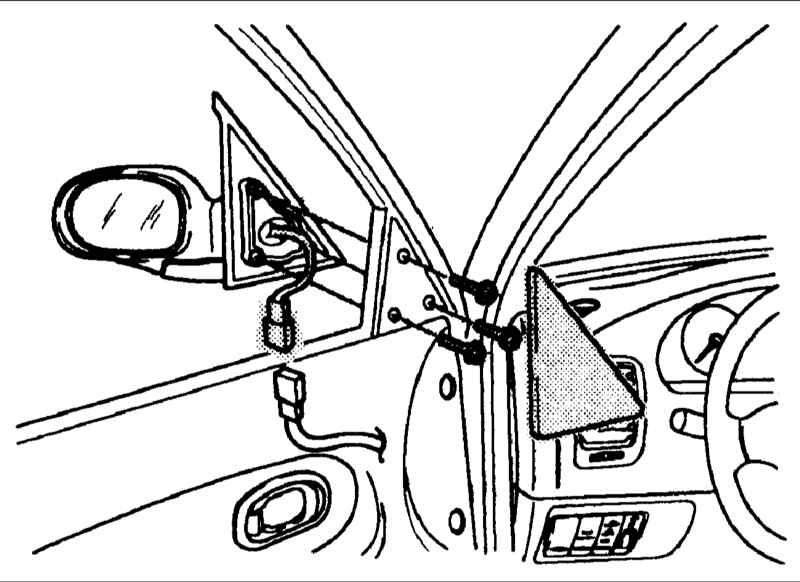

2. Выверните три винта и снимите зеркало.

15. Снимите жгут проводов.

1. Отсоедините разъемы жгута проводов от рамы двери.
2. Извлеките жгут проводов через отверстие во внутренней панели двери.

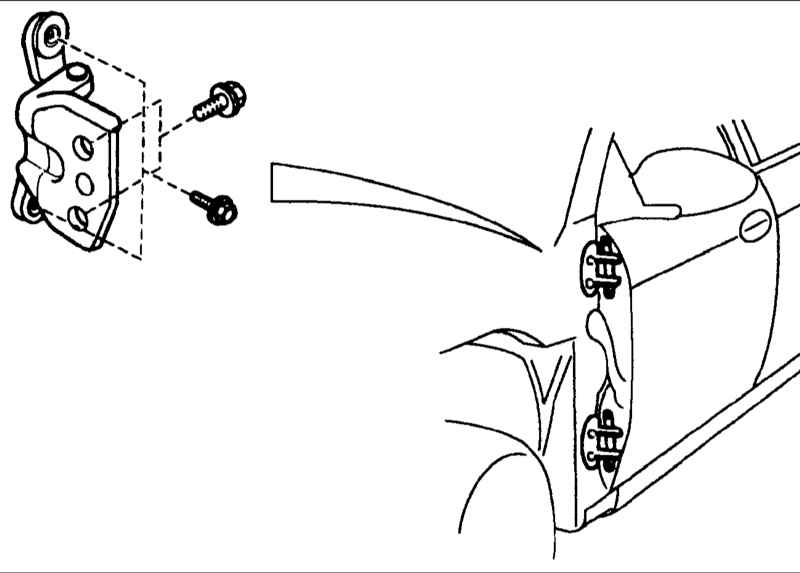

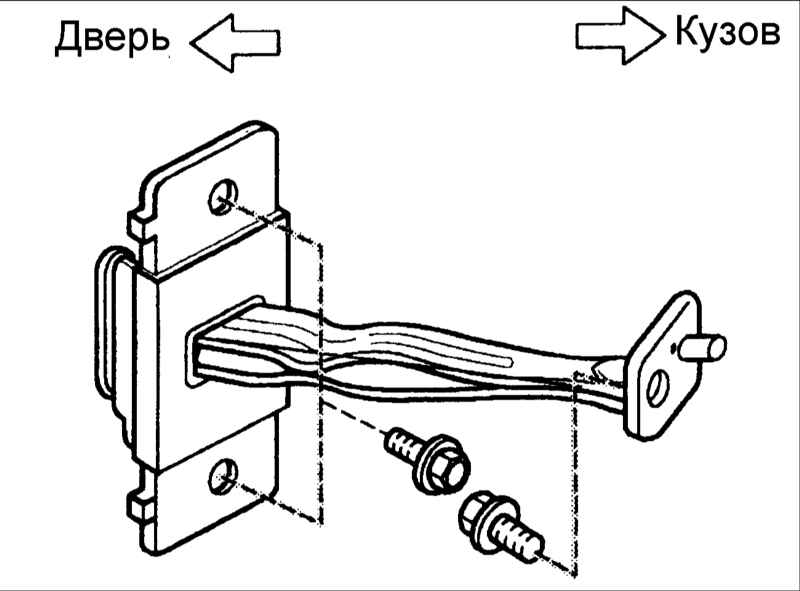

17. Выверните болты крепления обоих шарниров и снимите дверь с автомобиля.

5. Установите наружное зеркало заднего вида.

1. Установите наружное зеркало заднего вида на дверь в первоначальное положение.
2. Закрепите зеркало тремя болтами.
3. Подсоедините электрический разъем.

8. Установите наружную ручку двери.

1. Установите наружную ручку двери через отверстие во внутренней панели двери в первоначальное положение.
2. Установите цилиндр замка двери на внешней ручке двери.
3. Вверните два монтажных болта крепления внешней ручки двери.
   Момент затяжки: 7–11 Н•м
4. Подсоедините разъем к цилиндру замка двери.

9. Установите замок двери.

1. Установите замок двери через отверстие во внутренней панели двери.
2. Закрепите замок двери тремя винтами.
   Момент затяжки: 8–11 Н•м
3. Вверните один винт крепления крышки тяги внутренней ручки.
4. Вверните две монтажных гайки крепления модулятора замка двери.
5. Подсоедините две тяги к наружной ручке двери.
6. Подсоедините разъем к модулятору замка двери.

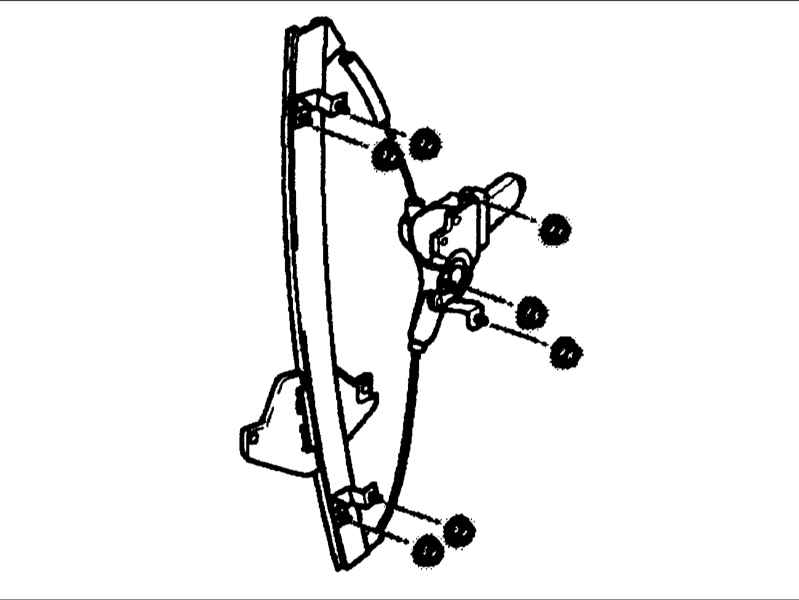

10. Установите стеклоподъемник.

1. Установите стеклоподъемник через отверстие во внутренней панели двери.
2. Закрепите стеклоподъемник семью гайками.
3. Подсоедините к двигателю стеклоподъемника электрический разъем.

11. Установите стекло. Вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника.

1. Вверните, но не затягивайте окончательно, два болта крепления стекла.
2. Повторно подсоедините переключатель управления стеклоподъемником.
3. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
4. Включите зажигание и переместите стекло вверх и вниз, чтобы активизировать функцию управления стеклоподъемником.
5. При необходимости, отрегулируйте положение стекла.
6. Выключите зажигание.
7. Отсоедините переключатель управления стеклоподъемником.
8. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
9. Затяните два болта крепления стекла к стеклоподъемнику.

   Момент затяжки: 8–12 Н•м

14. Установите кронштейн ручки и закрепите его двумя винтами.

15. Установите внутреннюю ручку двери.

1. Закрепите ручку двумя винтами.
2. Подсоедините к ручке две тяги замка двери.

16. Установите отделку двери.

1. Подсоедините электрический разъем.
2. Установите на место отделку двери.
3. Вверните два винта крепления основания отделки двери.
4. Установите крышку с левой стороны отделки двери и закрепите ее двумя винтами.
5. Вверните два винта крепления правой стороны отделки двери.
6. Вверните один винт крепления кронштейна ручки.
