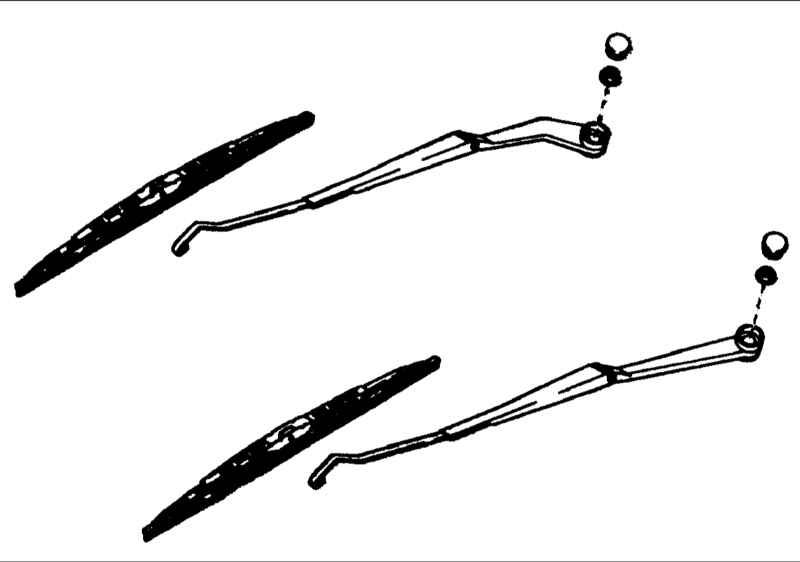

13.21. Рычаг стеклоочистителя

1. Включите и выключите стеклоочиститель ветрового стекла для того, чтобы рычаги стеклоочистителя со щетками остановились в исходном положении.
2. Снимите крышку и выверните гайку крепления рычага стеклоочистителя.
3. Проверьте, что на рычаге стеклоочистителя со стороны водителя имеется обозначение «Dr» (Driver Side) , а на рычаге со стороны переднего пассажира – обозначение «As» (Passenger Side). При отсутствии обозначений, нанесите их.

4. Снимите рычаг стеклоочистителя.

1. Начиная со стороны переднего пассажира, установите рычаг стеклоочистителя на ось шарнира.
2. Наверните гайку крепления рычага.

Не допускается работа стеклоочистителей на сухом ветровом стекле.

3. Установите крышку гайки и проверьте зону движения щеток на ветровом стекле. Рычаг стеклоочистителя со стороны водителя должен остановиться на расстоянии 30 мм от основания стекла, а рычаг стеклоочистителя со стороны переднего пассажира – на расстоянии 37 мм от основания стекла.
