4.1.4. Снятие и установка крышки головки цилиндровСнятие
|
|
1. Отсоедините отрицательный провод от батареи.
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Снимите с головки цилиндров крышку распределителя зажигания с подсоединенными
к ней ВВ проводами. Отсоедините провода от своих клемм на головке
цилиндров и ее крышке (см. Главу Текущее обслуживание). Не забудьте промаркировать провода
во избежание нарушения порядка зажигания при сборке.
3. Промаркируйте и отсоедините от корпуса дросселя и крышки головки
цилиндров все мешающие выполнению процедуры провода и шланги.
4. Тщательно протрите крышку во избежание попадания мусора в головку
цилиндров/сборку клапанного механизма.

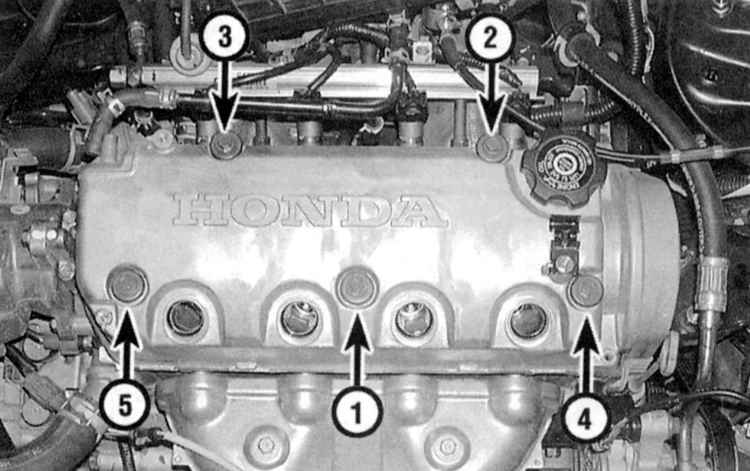

5. Выверните болты крепления крышки головки цилиндров – действуйте
в порядке, обратном указанному на снимке (см. иллюстрацию ниже).
6. Аккуратно снимите крышку вместе с уплотнительной прокладкой. Если
прокладка подлипла к сопрягаемой поверхности головки, обстучите крышку
молотком с мягким бойком с целью разрушения слоя герметика. Ни в коем
случае не предпринимайте попыток отделить крышку путем поддевания
ее рычагом, введенным между сопрягаемыми поверхностями.
|
|
Установка
|
|
1. Отделите старую прокладку, затем тщательно зачистите
сопрягаемые поверхности головки цилиндров и ее крышки. Соскоблив следы
старого герметика и фрагменты прокладки, протрите поверхности смоченной
в ацетоне ветошью.
2. Наложите немного герметика RTV на углы, где сопрягаемая поверхность
головки соприкасается со сборкой коромысел (см. сопроводительную иллюстрацию).
Обождите около пяти минут, дожидаясь момента начала полимеризации
герметика.
|
Удостоверьтесь,
что верхний слой герметика слегка затвердел, лишь после этого
приступайте к установке крышки (в условиях повышенной влажности
полимеризация герметика может начаться с небольшой задержкой).
|
|
3. Заправьте литую прокладку
в канавку, идущую по периметру крышки. Посадите в крышку изолирующие
проходные втулки, слегка смазав их раствором мыльной воды.
Уложите крышку на головку, затем вверните крепежные болты
и затяните их в указанном порядке (см. сопроводительную иллюстрацию)
с требуемым усилием (см. Спецификации).
|
4. Дальнейшая установка производится в порядке, обратном порядку снятия.
Прежде чем подсоединять ВВ провода, удостоверьтесь в надежности посадки
резиновых уплотнителей свечей зажигания.
|
|
|
|
