4. Двигатель

Порядок зажигания

1–3–4–2

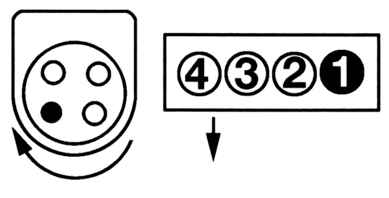

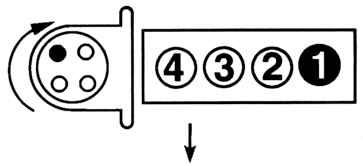

Нумерация цилиндров (спереди назад)

1–2–3–4

Диаметр цилиндров, мм

74.93

Ход поршня, мм

89.92

Рабочий объем, см³ (л)

1589 (1.6)

Осевой люфт, мм

   Номинальный

0.051

   Предельный допустимый

0.152

Высота кулачка в плоскости подъема, мм

   D16Y5

      Впускные

         Первичные

38.4277

         Вторичные

32.1920

      Выпускные

38.7833

   D16Y7

      Впускные

35.2984

      Выпускные

37.2821

   D16Y8

      Впускные

         Первичые

36.7767

         Промежуточные

38.2727

         Вторичные

37.0637

      Выпускные

38.0086

Поперечное биение, мм

   Номинальное

0.025

   Предельное допустимое

0.051

Рабочий зазор в подшипниках, мм

   Номинальный

0.0508÷0.1016

   Предельный допустимый

0.152

Рабочие зазоры шестерен, мм

   Осевой зазор шестерен

      Номинальный

0.025÷0.076

      Предельный допустимый

0.152

   Зазор между вершинами зубьев шестерен

      Номинальный

0.025÷0.152

      Предельный допустимый

0.203

   Зазор между наружной шестерней и стенками корпуса

      Номинальный

0.102÷0.178

      Предельный допустимый

0.203

Болты крепления крышек подшипников распределительного вала

   Болты на 6 мм

   Болты на 8 мм

Болт зубчатого колеса распределительного вала

Болт крепления датчика флуктуаций коленчатого вала

Болт шкива коленчатого вала

Болты головки цилиндров

   Стадия 1

   Стадия 2

   Стадия 3

   Стадия 4

Болты крепления приводного диска к коленчатому валу

Гайки крепления впускного трубопровода

Гайки крепления выпускного коллектора к головке цилиндров

Гайки крепления приемной трубы к выпускному коллектору

   D16Y5, D16Y7

   D16Y8

Болты верхней крышки выпускного коллектора

Болты крепления нижней крышки выпускного коллектора (D16Y5, D16Y7)

10.8

Болты крепления маховика к коленчатому валу

118

Кислородный датчик (l–зонд)

45

Датчик–выключатель давления масла

Сливная пробка поддона картера двигателя

Болты крепления поддона картера к двигателю

Гайки крепления маслозаборной трубки к корпусу насоса

Крепление маслозаборника масляного насоса к мосту крышек коренных подшипников

Болты крепления корпуса масляного насоса к двигателю

Винты крепления крышки масляного насоса

Болты держателя заднего сальника коленчатого вала

Болты крепления крышек газораспределительного ремня

Болт крепления натяжителя газораспределительного ремня

Болты крепления крышки головки цилиндров

Болты крепления электромагнитного клапана блокировки VTEC

Болты крепления водяного насоса

Порядок зажигания

1–3–4–2

Нумерация цилиндров (слева направо)

1–2–3–4

Диаметр цилиндров, мм

81.03

Ход поршня, мм

1803 (1.8)

Осевой люфт, мм

   Номинальный

0.051÷0.152

   Предельный допустимый

0.508

Высота кулачка в плоскости подъема, мм

   В18В1

      Впускные

33.7160

      Выпускные

33.5280

   В18С1

      Впускные

         Первичые

33.4112

         Промежуточные

36.3779

         Вторичные

34.5465

      Выпускные

         Первичые

33.1114

         Промежуточные

35.7200

         Вторичные

34.3814

   В18С5

      Впускные

         Первичые

33.0886

         Промежуточные

35.9105

         Вторичные

34.7320

      Выпускные

         Первичые

32.7838

         Промежуточные

36.3322

         Вторичные

34.6913

Поперечное биение, мм

   Номинальное

0.025

   Предельное допустимое

0.051

Рабочий зазор в подшипниках, мм

   Номинальный

0.0305÷0.0686

   Предельный допустимый

0.152

   Номинальный

0.0508÷0.0889

   Предельный допустимый

0.152

Рабочие зазоры шестерен, мм

   Осевой зазор шестерен

      Номинальный

0.025÷0.076

      Предельный допустимый

0.152

   Зазор между вершинами зубьев шестерен

      Номинальный

0.051÷0.152

      Предельный допустимый

0.203

   Зазор между наружной шестерней и стенками корпуса

      Номинальный

0.025÷0.076

      Предельный допустимый

0.152

Болты крепления крышек подшипников распределительного вала

   В18В1

   В18С1 и В18С5

      Болты на 6 мм

      Болты на 8 мм

Болты зубчатого колеса распределительного вала

   В18В1

   В18С1 и В18С5

Болты датчика флуктуаций коленчатого вала

Болт шкива коленчатого вала

Болты головки цилиндров

   Стадия 1

   Стадия 2

      В18В1

      В18С1 и В18С5

Болты крепления приводного диска к коленчатому валу

Болты/гайки крепления впускного трубопровода

Гайки крепления воздушной камеры впускного трубопровода (В18С1)

Гайки крепления выпускного коллектора к головке цилиндров

31

Гайки крепления приемной трубы к выпускному коллектору

Болты верхней крышки выпускного коллектора

Болты крепления маховика к коленчатому валу

Кислородный датчик (l–зонд)

Болты маслораспылителя

Датчик–выключатель давления масла

Болты крепления маслоотражательной пластины поддона картера

   В18В1 и В18С1

   В18С5

Сливная пробка поддона картера двигателя

Болты крепления поддона картера к двигателю

Гайки крепления маслозаборной трубки к корпусу насоса

   В18В1 и В18С1

   В18С5

Крепление маслозаборника масляного насоса к мосту крышек коренных подшипников

   В18В1 и В18С1

   В18С5

Болты крепления корпуса масляного насоса к двигателю

   Болты 6 мм

      В18В1 и В18С1

      В18С5

   Болты 8 мм

Крепление крышки масляного насоса

   1994 и 1995

   с 1996

Пробка редукционного клапана масляного насоса

Болты держателя заднего сальника коленчатого вала

Болты крепления крышек газораспределительного ремня

Болт крепления натяжителя газораспределительного ремня

Гайки крепления крышки головки цилиндров

Болты крепления электромагнитного клапана блокировки VTEC

Болты крепления водяного насоса

Компрессионное давление в цилиндрах, кГс/см²

   Номинальное

12.9

   Минимальное допустимое

9.5

Максимальная допустимая разница между цилиндрами

2.0

Давление масла (двигатель прогрет до нормальной рабочей температуры), кГс/см²

   При холостых оборотах

   При частоте вращения двигателя 3000 об/мин

Диаметр цилиндров, мм

   Номинальный

75.0011÷75.0189

   Предельный допустимый

75.0697

Предельная допустимая конусность цилиндра, мм

0.051

Предельная допустимая овальность цилиндра, мм

0.051

Предельное допустимое превышение диаметра цилиндра, мм

0.510

Предельная допустимая неплоскостность сопрягаемой поверхности, мм

0.102

Диаметр поршней, мм

74.9808÷74.9910

   Номинальный

74.9706

   Предельный допустимый

5.16

Высота точки измерения диаметра от среза юбки, мм

Зазор посадки поршня в цилиндре, мм

   Номинальный

0.0102÷0.0406

   Предельный допустимый

0.051

Зазор посадки поршневых колец в канавках, мм

   Верхнее компрессионное кольцо

0.0356÷0.0610

      Номинальный

0.127

      Предельный допустимый

   Второе компрессионное кольцо

      Номинальный

0.0305÷0.0559

      Предельный допустимый

0.127

Зазоры в замках поршневых колец, мм

   Верхнее компрессионное кольцо

      Номинальный

0.152÷0.305

      Предельный допустимый

0.610

   Второе компрессионное кольцо

      Номинальный

0.305÷0.457

      Предельный допустимый

0.711

   Маслосъемное кольцо

      Номинальный

0.203÷0.711

      Предельный допустимый

0.787

Осевой люфт, мм

   Номинальный

0.102÷0.356

   Предельный допустимый

0.457

Шейки коренных подшипников

   Диаметр, мм

54.9758÷55.0012

   Предельная допустимая конусность, мм

0.0051

   Предельная допустимая овальность, мм

0.0051

   Предельное допустимое биение, мм

0.051

Рабочий зазор в коренных подшипниках, мм

   Шейки 1 и 5

      Номинальный

0.0178÷0.0356

      Предельный допустимый

0.051

   Шейки 2, 3 и 4

      Номинальный

0.0229÷0.0432

      Предельный допустимый

0.051

Шейки шатунных подшипников

   Диаметр, мм

44.9758÷45.0012

   Предельная допустимая конусность, мм

0.0051

   Предельная допустимая овальность, мм

0.0051

   Предельное допустимое биение, мм

0.051

Рабочий зазор в шатунных подшипниках, мм

   Номинальный

0.0203÷0.0381

   Предельный допустимый

0.051

Боковой люфт шатунов, мм

   Номинальный

0.152÷0.305

   Предельный допустимый

0.406

Предельная допустимая неплоскостность сопрягаемой поверхности головки, мм

   Без проточки

0.051

   Ремонтная

0.203

Высота головки цилиндров, мм

92.939÷93.040

Угол наклона фаски клапанных седел

45°

Угол наклона рабочей фаски тарелок клапанов

45°

Ширина цилиндрической части (пояска) образующей поверхности тарелки клапана, мм

   Впускные клапаны

0.660

   Выпускные клапаны

0.940

Диаметр стержня клапана, мм

   Впускные клапаны

      Номинальный

5.4788÷5.4889

      Предельный допустимый

5.08

   Выпускные клапаны

      Номинальный

5.4508÷5.4610

      Предельный допустимый

5.04

Внутренний диаметр направляющих втулок клапанов, мм

   Номинальный

5.512÷5.537

   Предельный допустимый

5.563

Зазор посадки стержней клапанов в направляющих втулках, мм

   Впускные клапаны

      Номинальный

0.025÷0.051

      Предельный допустимый

0.076

   Выпускные клапаны

      Номинальный

0.051÷0.076

      Предельный допустимый

0.102

Установочная высота стержней клапанов, мм

   Номинальная

53.162÷53.645

   Предельная допустимая

53.899

Свободная длина клапанных пружин, мм

   D16Y7

57.91

   D16Y5

      Впускные клапаны

56.39

      Выпускные клапаны

57.91

   D16Y8

      Впускные клапаны

57.91

      Выпускные клапаны

58.67

Болты крышек коренных подшипников

   Стадия 1

24

   Стадия 2

52

Гайки крышек нижних головок шатунов

31

Компрессионное давление в цилиндрах, кГс/см²

      Номинальное

13.9

      Минимальное допустимое

9.8

Максимальная допустимая разница между цилиндрами

2.0

      Номинальное

      Минимальное допустимое

Давление масла (двигатель прогрет до нормальной рабочей температуры), кГс/см²

   При холостых оборотах

   При частоте вращения двигателя 3000 об/мин

Диаметр цилиндров, мм

   Номинальный

   Предельный допустимый

Предельная допустимая конусность цилиндра, мм

Предельная допустимая овальность цилиндра, мм

Предельное допустимое превышение диаметра цилиндра, мм

Предельная допустимая неплоскостность сопрягаемой поверхности, мм

Диаметр поршней, мм

   Номинальный

80.975÷81.001

   Предельный допустимый

80.975

Высота точки измерения диаметра от среза юбки, мм

15.8

Зазор посадки поршня в цилиндре, мм

   Номинальный

0.0102÷0.0406

   Предельный допустимый

0.051

Зазор посадки поршневых колец в канавках, мм

   Верхнее компрессионное кольцо

      Номинальный

0.0457÷0.0711

      Предельный допустимый

0.127

   Второе компрессионное кольцо

0.0406÷0.0660

0.0457÷0.0711

         Номинальный

0.0457÷0.0711

         Предельный допустимый

0.127

Зазоры в замках поршневых колец, мм

   Верхнее компрессионное кольцо

0.203÷0.356

0.203÷0.305

         Номинальный

0.203÷0.356

         Предельный допустимый (все)

0.610

   Второе компрессионное кольцо

      Номинальный

0.406÷0.559

      Предельный допустимый (все)

0.711

   Маслосъемное кольцо

0.203÷0.508

0.203÷0.457

         Номинальный

0.203÷0.508

         Предельный допустимый (все)

0.711

Осевой люфт, мм

   Номинальный

0.102÷0.356

   Предельный допустимый

0.457

Шейки коренных подшипников

   Диаметр, мм

54.9758÷55.0012

   Предельная допустимая конусность, мм

0.0051

   Предельная допустимая овальность, мм

0.0051

   Предельное допустимое биение, мм

0.051

Рабочий зазор в коренных подшипниках, мм

   Шейки 1, 2, 4 и 5

      Номинальный

0.0178÷0.0356

      Предельный допустимый

0.051

   Шейка № 3

      Номинальный

0.0229÷0.0432

      Предельный допустимый

0.051

Шейки шатунных подшипников

   Диаметр, мм

44.9758÷45.0012

   Предельная допустимая конусность, мм

0.0051

   Предельная допустимая овальность, мм

0.0051

   Предельное допустимое биение, мм

0.051

Рабочий зазор в шатунных подшипниках, мм

      Номинальный

0.0203÷0.0381

      Предельный допустимый

0.051

      Номинальный

      Предельный допустимый

Боковой люфт шатунов, мм

   Номинальный

0.152÷0.305

   Предельный допустимый

0.406

Предельная допустимая неплоскостность сопрягаемой поверхности головки, мм

   Без проточки

0.051

   Ремонтная

0.203

Высота головки цилиндров, мм

92.939÷93.040

Угол наклона фаски клапанных седел

45°

Угол наклона рабочей фаски тарелок клапанов

45°

Ширина цилиндрической части (пояска) образующей поверхности тарелки клапана, мм

   Впускные клапаны

1.143

   Выпускные клапаны

1.448

Диаметр стержня клапана, мм

      Впускные клапаны

         Номинальный

6.5811÷6.5888

         Предельный допустимый

6.553

      Выпускные клапаны

         Номинальный

6.5507÷6.5608

         Предельный допустимый

6.528

      Впускные клапаны

         Номинальный

5.4762÷5.4839

         Предельный допустимый

5.58

      Выпускные клапаны

         Номинальный

5.4508÷5.4610

         Предельный допустимый

5.04

Внутренний диаметр направляющих втулок клапанов, мм

      Номинальный

6.6046.629

      Предельный допустимый

6.655

      Номинальный

5.512÷5.537

      Предельный допустимый

5.563

Зазор посадки стержней клапанов в направляющих втулках, мм

   Впускные клапаны

      Номинальный

0.025÷0.051

      Предельный допустимый

0.076

   Выпускные клапаны

      Номинальный

0.051÷0.076

      Предельный допустимый

0.102

Установочная высота стержней клапанов, мм

         Номинальная

40.7645÷41.2344

         Предельная допустимая

41.2344

         Номинальная

42.7660÷43.2369

         Предельная допустимая

43.4848

         Номинальная

37.4650÷37.9349

         Предельная допустимая

38.1838

         Номинальная

37.1653÷37.6352

         Предельная допустимая

37.8841

Свободная длина клапанных пружин, мм

  В18В1

      Впускные клапаны

42.367

      Выпускные клапаны

47.092

  В18С1

      Впускные клапаны

41.046

36.170

36.195

41.961

41.935

      Впускные клапаны

43.180

36.830

41.046

36.170

Болты крышек коренных подшипников

   Стадия 1

30

   Стадия 2

      В18В1

      В18С1 и В18С5

         Крышки №№ 1 и 5

         Крышки №№ 2, 3 и 4

Гайки крышек нижних головок шатунов

   Стадия 1

   Стадия 2

      В18В1

      В18С1 и В18С5

45
