13.7. Проверка исправности функционирования и замена выключателя зажигания и замка блокировки рулевой колонки

1. Отсоедините от батареи сначала отрицательный провод, затем положительный.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

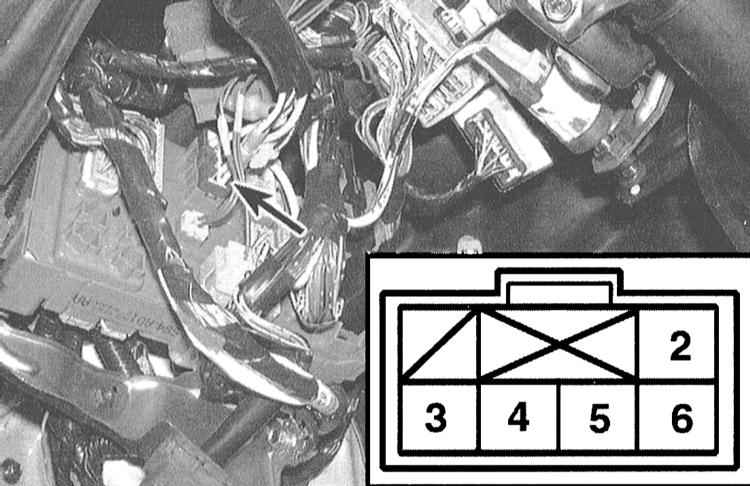

2. Снимите нижнюю секцию панели приборов с водительской стороны автомобиля (см. Главу Кузов). Двигаясь по жгуту электропроводки от выключателя зажигания вниз вдоль рулевой колонки к левому монтажному блоку, рассоедините электрический разъем.
3. Проверьте разъем на наличие проводимости между контактными клеммами в каждом из положений ключа зажигания.

4. При выявлении нарушений в распределении проводимости замените выключатель.
5. Удостоверьтесь в плотности посадки цилиндра замка во всех положениях ключа и правильности размещения маркировки. Изношенный замок поделит замене.

1. Отсоедините от батареи сначала отрицательный провод, затем положительный.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите верхнюю и нижнюю секции кожуха рулевой колонки (см. Главу Кузов).
3. Вставьте ключ в замок и поверните его в положение LOCK (Блокировка).

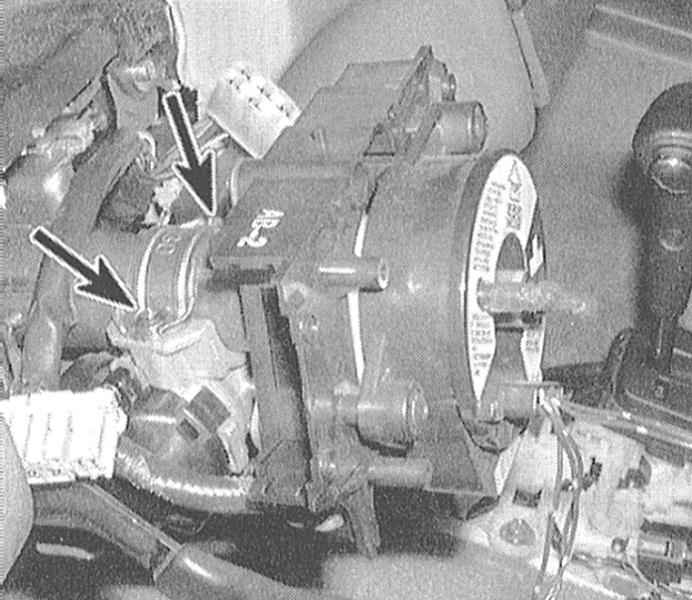

4. Выверните два крепежных винта и снимите сборку выключателя с рулевой колонки.

1. Снимите верхнюю и крышки кожуха рулевой колонки и нижнюю секцию отделки панели приборов (см. Главу Кузов).
2. Отдайте крепежные гайки и опустите колонку. При соответствующей комплектации автомобиля рассоедините разъемы электропроводки сборки иммобилизации запуска.

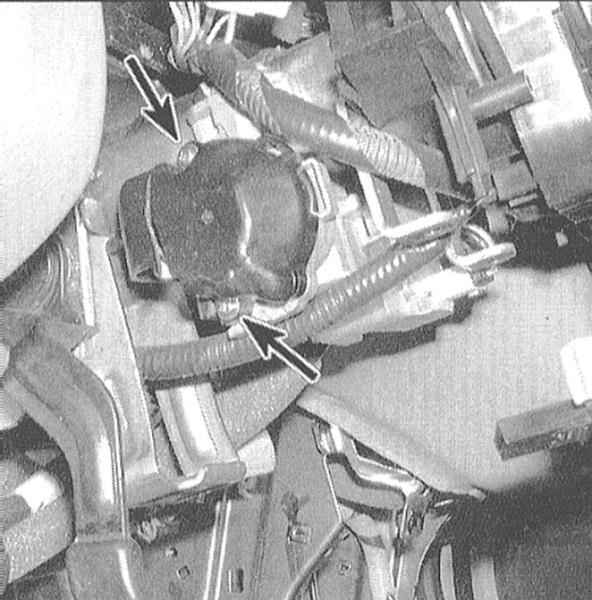

3. Сборка замка закреплена в колонке двумя болтами со срезными головками, которые необходимо высверлить (воспользуйтесь сверлом на 4.8 мм).

4. Отпустите хомут и снимите цилиндр замковой сборки с рулевой колонки. При соответствующей комплектации автомобиля снимите со старого цилиндра блок иммобилизации запуска. Переставьте иммобилизатор на новый цилиндр.

При замене по какой-либо причине устройства иммобилизации запуска необходимо перепрограммировать модуль управления (РСМ) в условиях станции техобслуживания.

5. Заведите сменный цилиндр на штатное место (без ключа) и прочно затяните новые крепежные болты.
6. Вставьте ключ в цилиндр и удостоверьтесь в исправности функционирования сборки.
7. Затяните крепежные болты до срезания их головок. При соответствующей комплектации автомобиля подсоедините электропроводку к устройству иммобилизации запуска.
8. Дальнейшая сборка производится в порядке, обратном порядку демонтажа соответствующих компонентов.
9. В заключение подключите батарею (сначала положительный провод, затем отрицательный).
