13.6. Проверка исправности функционирования и замена подрулевых переключателей
|
Рассматриваемые в настоящем Руководстве модели автомобилей
оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать
к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой
колонки или приборной панели, отключайте SRS во избежание получения травм
при случайном ее срабатывании (см. Раздел
Подушки безопасности - общая информация). Электропроводку цепи SRS
легко отличить по желтому цвету изоляции.
|
Комбинированный подрулевой переключатель управления осветительными
приборами
ПРОВЕРКА
|
|
|
1. Комбинированный стебельковый переключатель расположен
на левой стороне рулевой колонки и обеспечивает управление функционированием
указателей поворотов/аварийной сигнализации, головных фар, диммера
и парковочных огней.
2. Снимите переключатель.

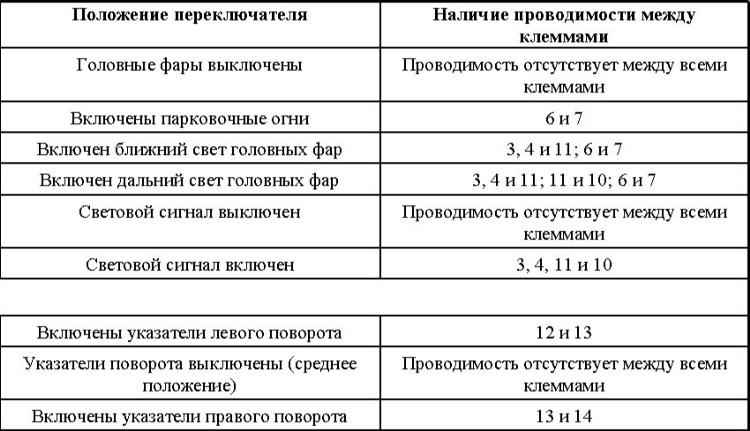

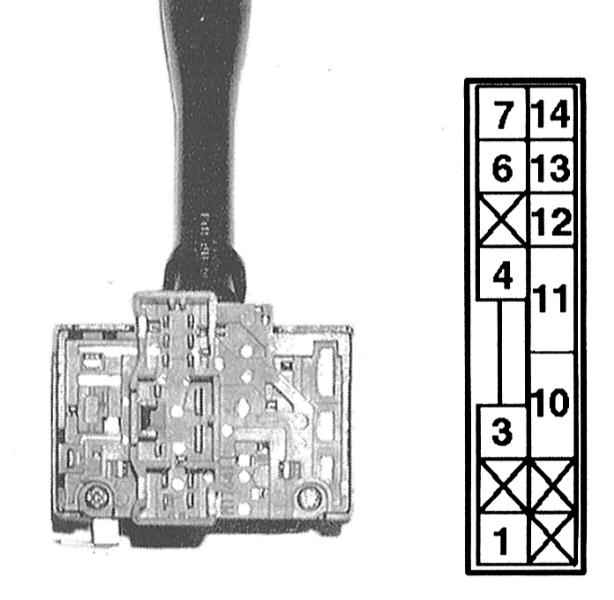

3. При помощи омметра или оборудованной индивидуальным источником
питания лампы-пробника проверьте правильность распределения проводимости
между клеммами переключателя в различных его положениях. В случае
выявления нарушений замените переключатель.
|
|
ЗАМЕНА
|
|
|
1. Отсоедините отрицательный провод от батареи и обождите не менее
трех минут, прежде чем приступать к демонтажу накладки.
|
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
2. Снимите коленный упор и крышки рулевой колонки (см. Главу
Кузов).

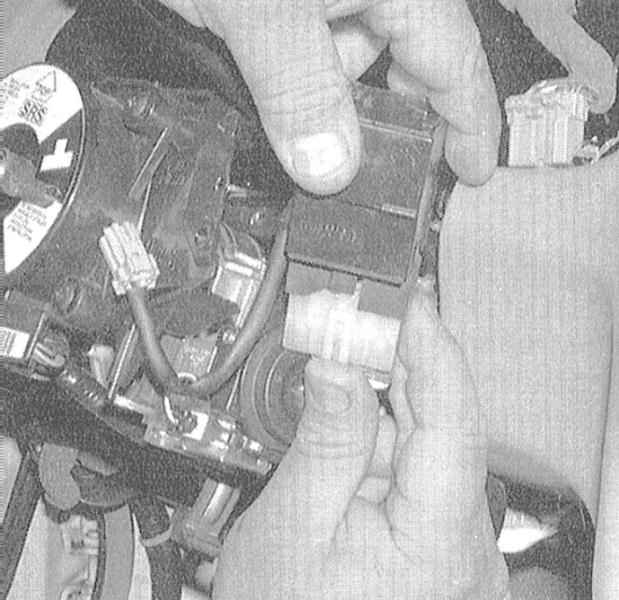

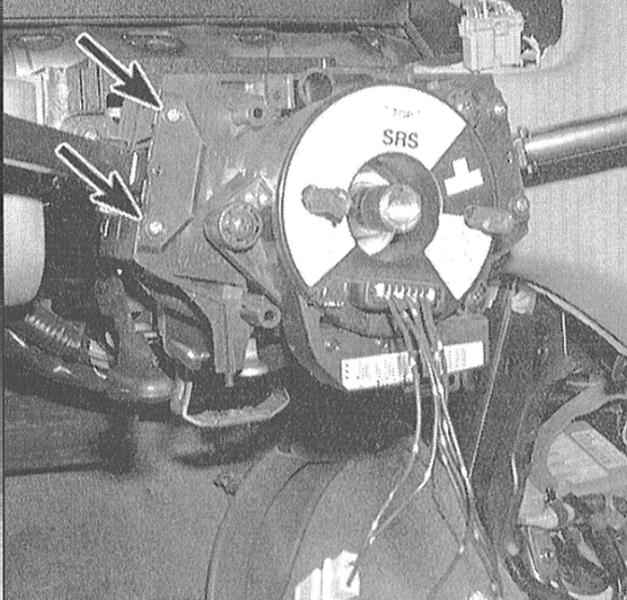

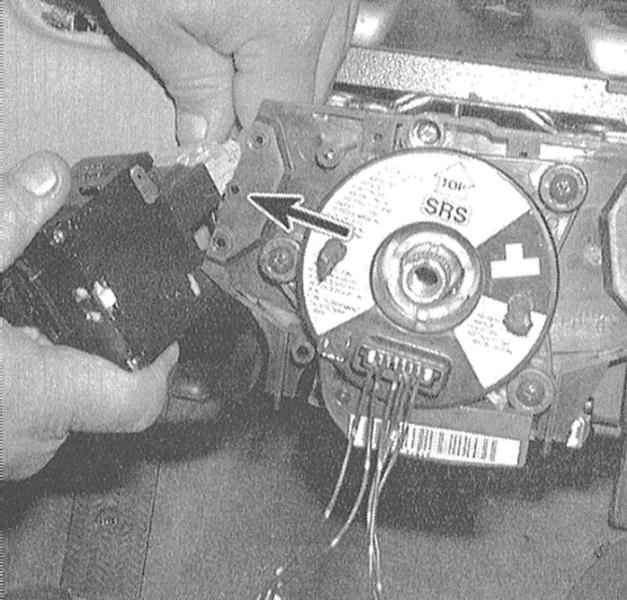

3. Выверните крепежные винты, рассоедините разъемы электропроводки
и снимите сборку переключателя с рулевой колонки.
4. Установка производится в обратном порядке.
|
|
Подрулевой переключатель управления функционированием очистителей/омывателей
ветрового стекла
ПРОВЕРКА
|
|
|
1. Переключатель расположен под рулевым колесом справа на рулевой
колонке.

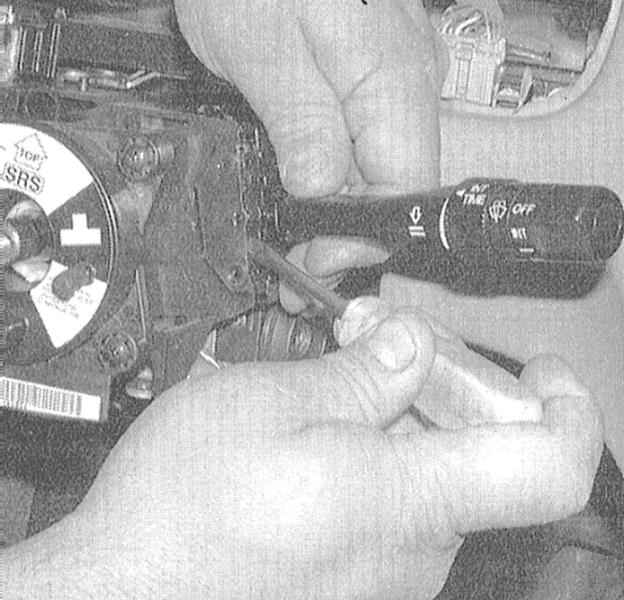

2. Снимите переключатель.

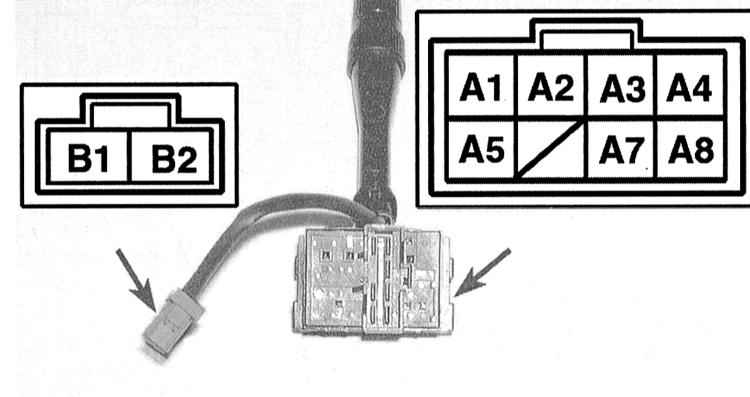

3. При помощи омметра или оборудованной индивидуальным источником
питания лампы-пробника проверьте правильность распределения проводимости
между клеммами переключателя в различных его положениях. В случае
выявления нарушений замените переключатель.
|
|
ЗАМЕНА
|
|
|
1. Отсоедините отрицательный провод от батареи и обождите не менее
трех минут, прежде чем приступать к демонтажу накладки.
|
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
2. Снимите коленный упор и крышки рулевой колонки (см. Главу
Кузов).
|

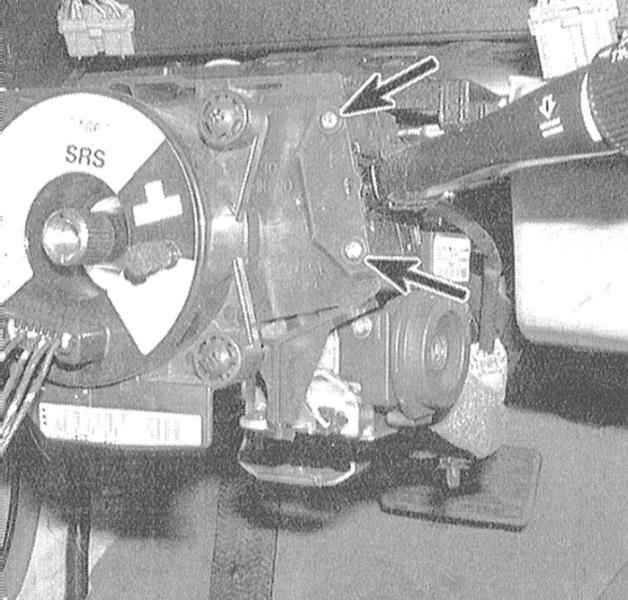

3. Выверните крепежные винты, рассоедините разъемы
электропроводки и снимите сборку переключателя с рулевой колонки.
|
4. Установка производится в обратном порядке.
|
|
Переключатель управления функционированием системы управления скоростью
(темпостатом)
ПРОВЕРКА
|
|
|
1. На рассматриваемых моделях переключатель SET/RESUME темпостата вмонтирован
в рулевую колонку, тогда как главный выключатель системы (ON/OFF)
находится на панели приборов, слева от рулевого колеса. Описание
процедур проверки и замены главного выключателя приведено Разделе
Проверка исправности функционирования и замена
выключателей панели приборов.
2.Снимите переключатель SET/RESUME с рулевой колонки.
|

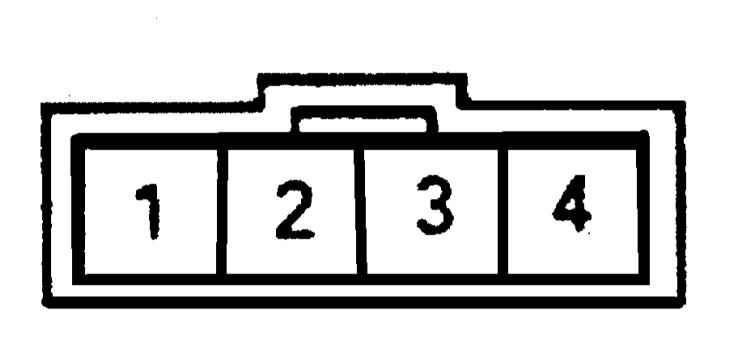

3. При помощи омметра или оборудованной индивидуальным
источником питания лампы-пробника проверьте наличие проводимости
между клеммами переключателя в каждом из его положений (см.
сопроводительную иллюстрацию). В случае необходимости замените
сборку. Если проверка подтверждает исправность переключателя,
однако функционирование его нарушено, проверьте состояние
электропроводки, соединяющей сборку с расположенным под панелью
приборов блоком управления.
|
|
|
ЗАМЕНА
|
|
|
1. Отсоедините отрицательный провод от батареи и обождите как минимум
три минуты, прежде чем приступать к выполнению процедуры.
|
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
2. Снимите с рулевого колеса модуль подушки безопасности (см. Главу
Подвеска и рулевое управление).
|

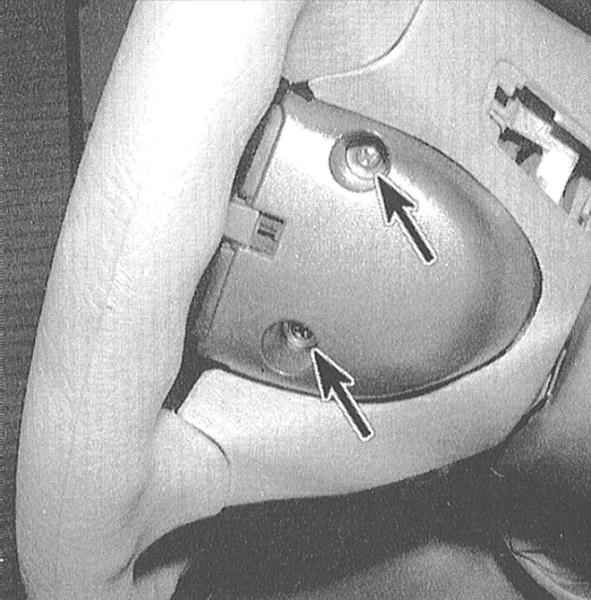

3. Выверните крепежные винты, рассоедините электрические
разъемы и снимите переключатель с рулевого колеса.
|
4. Установка производится в обратном порядке.
|
|
|
