13.22. Электропривод стеклоподъемников - общие сведения и проверка исправности функционированияСистема управления функционированием стеклоподъемников состоит из переключателей управления, приводных электромоторов, регуляторов стеклоподъемников, механизмов опускания-поднимания стекол и соединительной электропроводки. Электромоторы привода стеклоподъемников расположены внутри дверных сборок автомобиля.Управление стеклоподъемниками может быть осуществлено с водительского места при помощи главного переключателя, либо посредством манипуляций индивидуальными дверными переключателями. Каждое из стекол оборудовано отдельным приводным электромотором реверсивного типа. Переключением клавиши переключателя изменяется полярность подключения мотора и, как следствие, направление его вращения. Контур защищен предохранителем и прерывателем цепи. Каждый из электромоторов дополнительно оборудован индивидуальным прерывателем, предотвращающим возможность вывода из строя всей системы при заклинивании отдельного стекла. Электропривод стеклоподъемников функционирует только при включенном зажигании. Дополнительно, на многих моделях предусмотрена возможность блокировки стеклоподъемников задних (а иногда и передней пассажирской) дверей с главного переключателя. Не забывайте о данной функции при проверке отказов стеклоочистителей. Описываемые процедуры носят самый общий характер, поэтому если их выполнение не позволяет однозначно выявить причину отказа, отгоните автомобиль для более подробной диагностики на станцию техобслуживания. В случае отказа стеклоподъемников всегда в первую очередь проверяйте состояние предохранителя и прерывателя цепи. Если стеклоподъемники задних дверей управляются только с главного переключателя, проверьте проводимость блокирующего выключателя в отпущенном состоянии. Неисправный выключатель замените. Проверьте состояние электропроводки на участке цепи между переключателями и монтажным блоком предохранителей. Произведите необходимый ремонт. При отказе функционирования от главного переключателя лишь одного из стекол, проверьте исправность срабатывания данного стеклоподъемника от индивидуального переключателя.

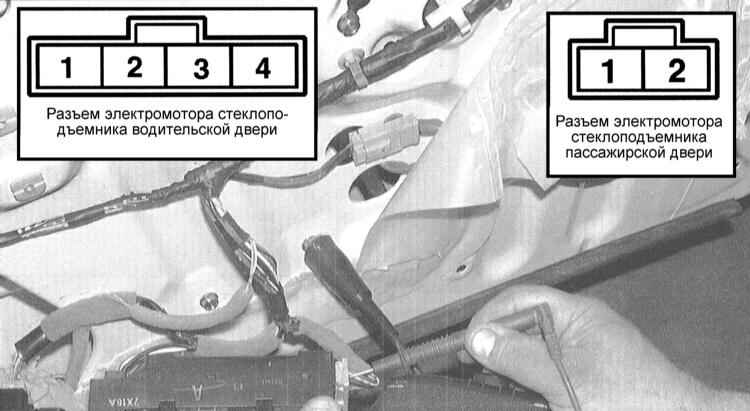

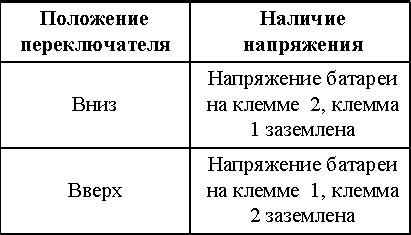

Если переключатель в порядке, проверьте на обрыв и короткое замыкание цепь на участке между подозреваемым переключателем и приводным электромотором данного стеклоподъемника. Если стеклоподъемник не срабатывает с обоих переключателей, снимите панель внутренней обивки с данной двери и проверьте исправность подачи питания как на сам переключатель, так и на приводной мотор регулятора (при соответствующем положении переключателя).
Если питание на мотор не подается, проверьте на наличие проводимости электропроводку на участке цепи между выключателями и моторами (в случае необходимости обратитесь к схемам электрических соединений в конце настоящей Главы). Если контур оборудован исполнительным реле, проверьте исправность запитывания и заземления последнего. Произведя необходимые исправления, повторите проверку функционирования стеклоподъемников.
|
