13.16. Замена ламп
|
Колбы ламп остаются горячими еще в течение около 20 минут
после отключения осветительных приборов. Прежде чем приступать к работе
удостоверьтесь, что компоненты окончательно остыли.
|
Передние указатели поворотов/габаритные огни
|
|
|

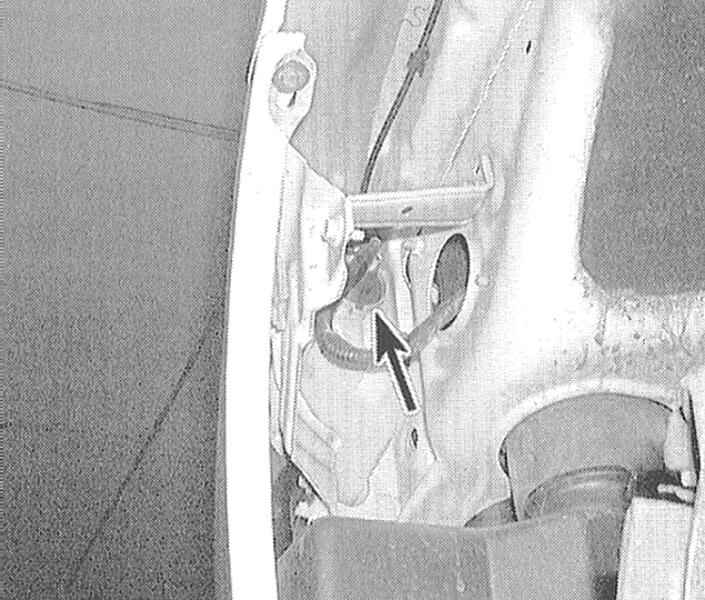

1. Снимите пластмассовые кнопочные фиксаторы и оттяните назад панель
локера защиты арки колеса с целью обеспечения доступа к сборке указателя
поворота/габаритного огня сзади.
|
С целью обеспечения должного рабочего пространства
разверните передние колеса в соответствующую сторону.
|
|
2. Поверните патрон лампы против часовой стрелки
и извлеките его из кожуха сборки фонаря.
|
3. Потянув, извлеките лампу из патрона.
4. Установка производится в обратном порядке.
|
|
Передние парковочные огни
|
|
|

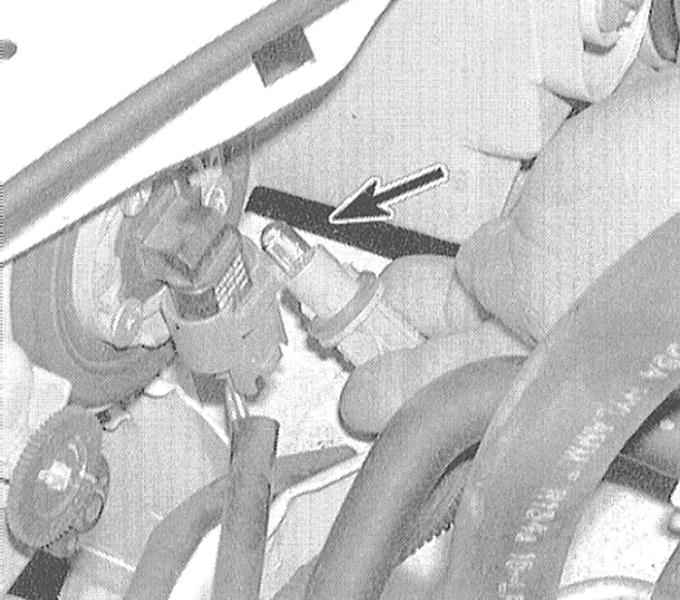

1. Откройте капот и поверните патрон лампы переднего
парковочного огня на 1/4 оборота против часовой стрелки для
извлечения его из сборки фонаря.
|
2. Потянув лампу, извлеките ее из патрона.
3. Установка производится в обратном порядке.
|
|
Задние указатели поворотов и стоп-сигналы/габаритные огни (кузовная секция
заднего комбинированного фонаря)
|
|
|
|
На рассматриваемых моделях задние комбинированные
фонари состоят из двух секций, одна из которых установлена
на кузове, вторая - на крышке багажника. В состав кузовной
секции входят указатели поворотов и стоп-сигналы/задние габаритные
огни. Установленная на крышке багажного отделения секция состоит
из фонарей заднего хода и, опять-таки, задних габаритов.
|
|

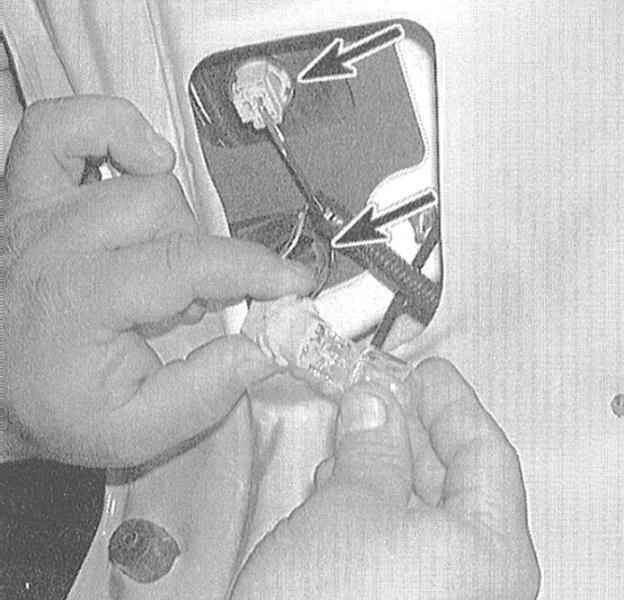

1. Откройте крышку багажника, отпустите фиксаторы
и отогните назад ковровую панель отделки багажного отделения,
обеспечив тем самым доступ к лампам кузовной сборки заднего
комбинированного фонаря.
|
2. Поверните патрон соответствующей лампы на 1/8 оборота против
часовой стрелки и извлеките его из кожуха фонарной сборки. Потянув,
высвободите лампу из патрона. Установка производится в обратном
порядке.
|
|

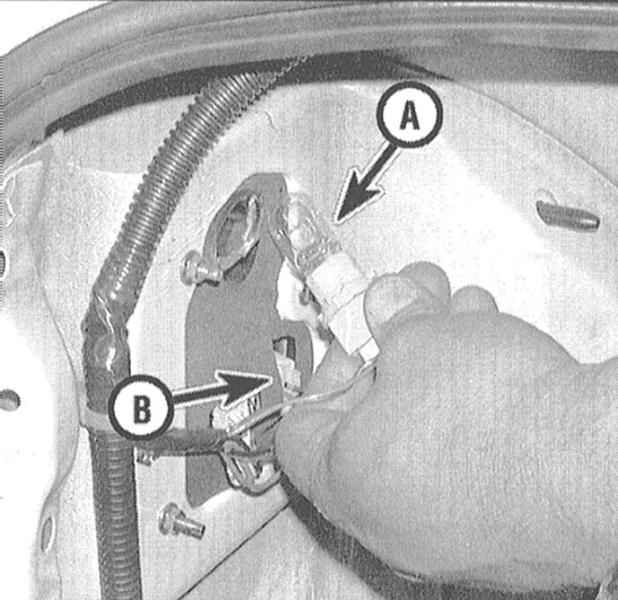

Огни заднего хода и задние габариты (установленная на крышке багажника секция
заднего комбинированного фонаря)
|
|
|
1. Откройте крышку багажного отделения. Поверните
патрон соответствующей лампы на 1/8 оборота против часовой
стрелки и извлеките его из фонарной сборки.
|
2. Потянув, высвободите лампу из патрона.
3. Установка производится в обратном порядке.
|
|
Стоп-сигналы верхнего уровня
|
|
|

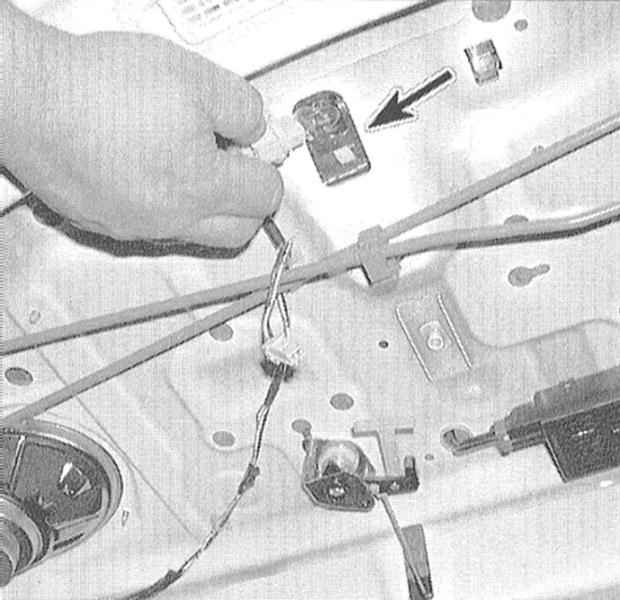

1. Откройте крышку багажника. Патрон лампы стоп-сигнала верхнего
уровня заправлен снизу в заднюю полку салона.
|
2. Поверните патрон против часовой стрелки и
извлеките его из панели полки. Потянув, высвободите лампу
из патрона.
|
3. Установка производится в обратном порядке.
|
|
Подсветка номерного знака
|
|
|
1. Высвободите сборку фонаря подсветки номерного знака из кузовной
панели.
|

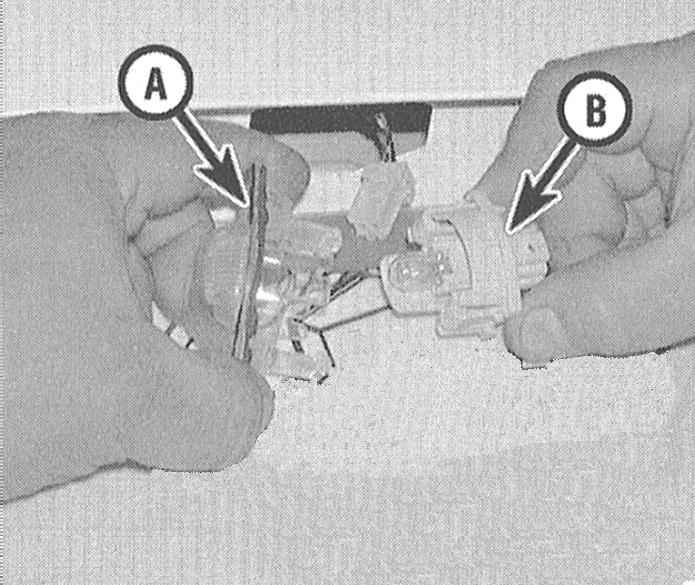

2. Отпустив фиксаторы, отделите линзу фонаря
от сборки патрона с лампой.
|
3. Потянув, высвободите лампу из патрона.
4. Установка производится в обратном порядке.
|
|
Подсветка приборов
|
|
|
1. Снимите комбинацию приборов (см. Раздел
Снятие и установка комбинации приборов).
|

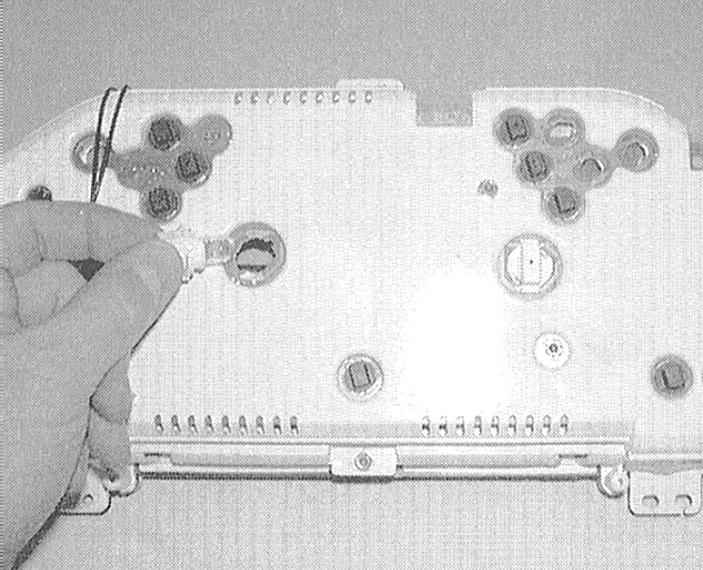

2. Поверните ламповый патрон против часовой
стрелки и извлеките его из сборки комбинации приборов.
|
3. Потянув, высвободите лампу из патрона.
4. Установка производится в обратном порядке.
|
|
Проследите, чтобы сменные лампы соответствовали
по своим рабочим характеристикам вышедшим из строя. Лампы
подсветки измерителей имеют большую номинальную мощность,
чем лампы световых индикаторов.
|
|
|
Внутренние светильники (салон, багажное отделение)
|
|
|

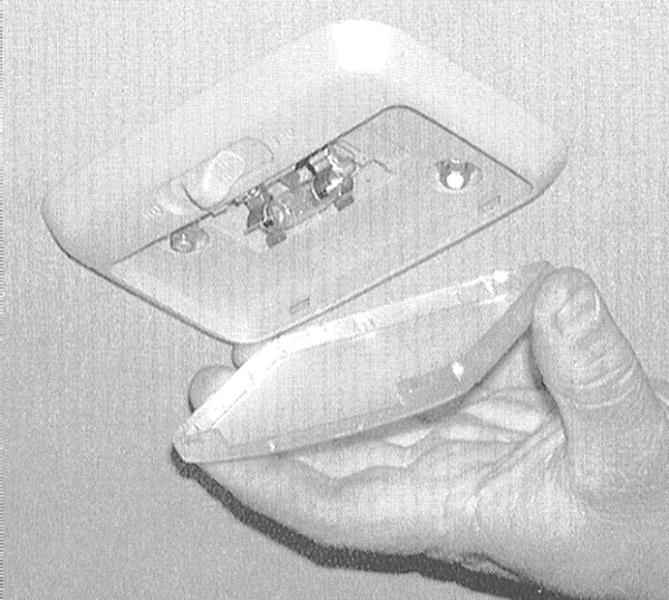

1. Замена ламп всех внутренних светильников
производится в одинаковой манере. В первую очередь следует
снять плафон сборки, аккуратно поддев его обклеенным скотчем
жалом небольшой отвертки (см. сопроводительную иллюстрацию).
|
|

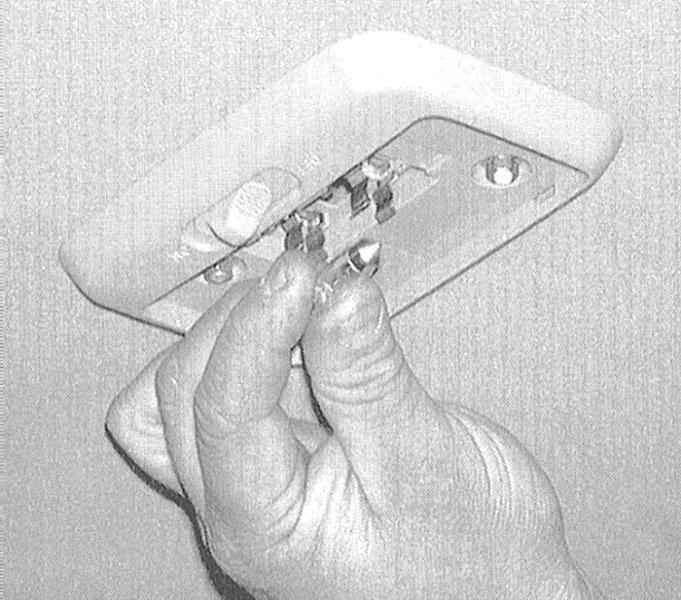

2. Высвободите лампу из пружинных клемм патрона
(см. сопроводительную иллюстрацию). Если возникает необходимость
в поддевании лампы, заводите рычаг только под края цоколей
лампы во избежание повреждения колбы.
|
3. Установка производится в обратном порядке.
|
|
|
