13.30. Раскладка предохранителей и реле
|
Предохранитель
|
Сила тока в амперах
|
Цвет
|
Электрическая цепь с потребителями
|
60
|
25
|
прозрачный
|
Электрический стеклоподъемник левый
|
61
|
25
|
прозрачный
|
Электрический стеклоподъемник правый
|
62
|
15
|
синий
|
Передние и задние противотуманные фары
|
63
|
7,5
|
коричневый
|
Парковочный огонь правый
|
64
|
7,5
|
коричневый
|
Парковочный огонь левый
|
65
|
7,5
|
коричневый
|
АС-/вентилятор отопителя
|
66
|
30
|
зеленый
|
Регулировка сидений
|
67
|
7,5
|
коричневый
|
Регулирование двигателя/
электронный модуль
|
68
|
15
|
синий
|
Прикуриватель
|
69
|
7,5
|
коричневый
|
Особое место, в зависимоти от оснащения
|
70
|
15
|
синий
|
Штепсельная розетка
|
71
|
–
|
–
|
Резервный (не занято)
|
72
|
20
|
желтый
|
Особое место, в зависимости от оснащения
|
73
|
20
|
желтый
|
Сдвигаемая панель крыши с электроприводом
|
74
|
20
|
желтый
|
Особое место, в зависимости от оснащения
|
75
|
7,5
|
коричневый
|
Особое место, в зависимости
от оснащения, часы,
наружное зеркало заднего
вида с электроприводом
|
76
|
7,5
|
коричневый
|
Кондиционер (АС)
|
77
|
7,5
|
коричневый
|
АБС
|
78
|
7,5
|
коричневый
|
Особое место, в зависимости
от оснащения
|
79
|
–
|
–
|
Резервный (не занято)
|
80
|
7,5
|
коричневый
|
Особое место, в зависимости
от оснащения
|
81
|
7,5
|
коричневый
|
Датчик загруженности,
подушка безопасности
пассажира рядом
с водителем
|
82
|
7,5
|
коричневый
|
Управление двигателя
|
83
|
15
|
синий
|
Обогреваемые сиденья
|
84
|
20
|
желтый
|
Особое место, в зависимости
от оснащения
|
85
|
7,5
|
коричневый
|
Дальний свет слева
|
86
|
7,5
|
коричневый
|
Дальний свет справа
|
87
|
–
|
–
|
Резервный (не занято)
|
88
|
15
|
синий
|
Управление двигателя
|
89
|
7,5
|
коричневый
|
Подушка безопасности
|
90
|
15
|
синий
|
Стеклоочиститель заднего
стекла
|
91
|
7,5
|
коричневый
|
Электрический стеклоподъемник
|
92
|
10
|
красный
|
Особое место, в зависимости
от оснащения
|
93
|
10
|
красный
|
Особое место, в зависимости от оснащения
|
94
|
20
|
желтый
|
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего
стекла
|
95
|
7,5
|
коричневый
|
Ближний свет
|
96
|
–
|
–
|
Резервный (не занято)
|
97
|
7,5
|
коричневый
|
Особое место, в зависимости
от оснащения
|
98
|
7,5
|
коричневый
|
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида
|
99
|
7,5
|
коричневый
|
Внутреннее освещение
|
|
Дополнительная коробка предохранителей
в моторном отсеке. В зависимости от оснащения: раскладка предохранителей
и реле.
|

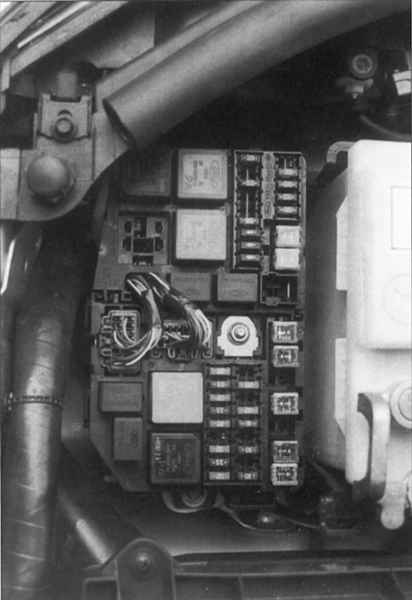

Дополнительная коробка предохранителей и реле (в моторном отсеке
под облицовкой слева аккумуляторной батареи)
|
Предохранитель
|
Сила тока в амперах
|
Цвет
|
Электрическая цепь с потребителями
|
1
|
30
|
зеленый
|
Основное питание АБС
|
2
|
50
|
красный
|
Главный предохранитель
|
3
|
60
|
желтый
|
Система предварительного разогрева (дизель)
|
4
|
30
|
зеленый
|
Обогреваемое заднее стекло
|
5
|
–
|
–
|
Резервный (не занято)
|
6
|
40
|
зеленый
|
Основное питание (АС/вентилятор отопителя)
|
7
|
50
|
красный
|
Аккумуляторная батарея
|
8
|
60
|
желтый
|
Вентилятор двигателя
|
9
|
20
|
желтый
|
Управление двигателя/электронный модуль
|
10
|
40
|
зеленый
|
Вентилятор двигателя
|
11
|
30
|
зеленый
|
Обогреваемое переднее стекло
|
12
|
–
|
–
|
Резервный (не занято)
|
13
|
30
|
зеленый
|
Обогреваемое переднее стекло
|
14
|
–
|
–
|
Резервный (не занято)
|
15
|
3
|
розовый
|
Обогреваемое переднее стекло
|
16
|
7,5
|
коричневый
|
Ближний свет слева
|
17
|
–
|
–
|
Резервный (не занято)
|
18
|
7,5
|
коричневый
|
Ближний свет справа
|
19
|
–
|
–
|
Резервный (не занято)
|
20
|
20
|
желтый
|
Тормозная система (АБС)
|
21
|
15
|
синий
|
Управление двигателя
|
22
|
20
|
желтый
|
Система омывания фар
|
23
|
15
|
синий
|
Контроль предварительного разогрева (дизель)
|
24
|
20
|
желтый
|
Система централизованного блокирования
|
25
|
|
синий
|
Аварийная световая сигнализация
|
26
|
|
желтый
|
Звуковой сигнал
|
27
|
15
|
синий
|
Топливный насос
|
28
|
20
|
красный
|
Зажигание/замок – выключатель зажигания
|
29
|
–
|
–
|
Резервный (не занято)
|
30
|
–
|
–
|
Резервный (не занято)
|
31
|
–
|
–
|
Резервный (не занято)
|
32
|
–
|
–
|
Резервный (не занято)
|
33
|
–
|
–
|
Резервный (не занято)
|
34
|
|
|
Диод/управление двигателя
|
35
|
|
|
Диод/АС
|
36
|
|
|
Диод/топливный насос/ индикатор уровня топлива
|
37
|
15
|
синий
|
Особое место, в зависимости от оснащения
|
38
|
–
|
–
|
Резервный (не занято)
|
40
|
15
|
синий
|
Особое место, в зависимости от оснащения
|
41
|
–
|
–
|
Резервный (не занято)
|
42
|
–
|
–
|
Особое место, в зависимости от оснащения
|
Реле
1
|
Фары
|
2
|
Обогреваемое заднее стекло
|
3
|
Звуковой сигнал
|
4
|
Топливный насос
|
5
|
Регулирование двигателя
|
6
|
АС
|
7
|
Вентилятор двигателя
|
8
|
Реле предварительного разогрева (дизель)
|
9
|
Вентилятор двигателя
|
10
|
Стартер
|
|
|
