11. Ходовая часть

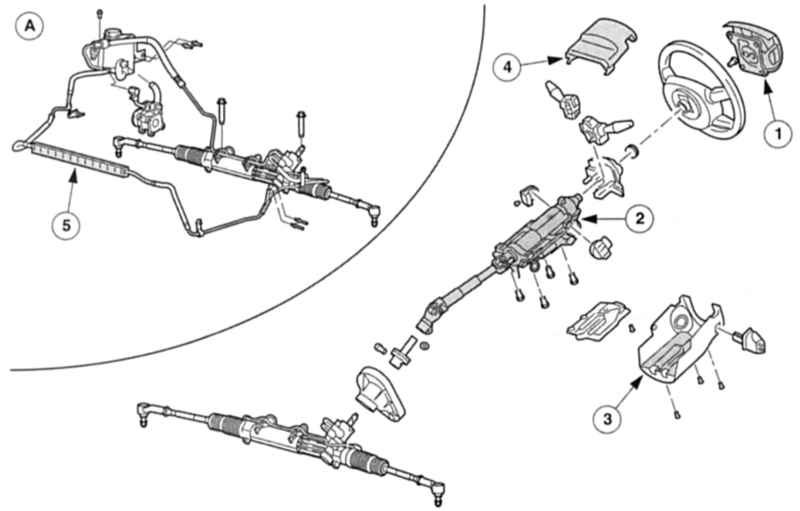

Сервоподдержка: две зубчатые рейки рулевого механизма с разными передачами

А — Циркуляция гидравлического масла, 1 — Энергопоглощающий элемент с подушкой безопасности водителя, 2 — Стойка рулевого механизма с карданным разделением,	3 — Нижняя облицовка стойки рулевого механизма, 4 — Верхняя облицовка стойки рулевого механизма, 5 — Масляный охладитель.

За хорошие динамические параметры и комфорт движения ответственность в Mondeo несет ходовая часть. Теоретически во всех мыслимых дорожных ситуациях она должна при различных дорожных покрытиях и во время любого передвижения строго согласовать положение колес.

Но это только в теории – на практике это ничто иное, как компромисс, который как можно ближе должен соответствовать идеалу. Сизифов труд, в котором участвуют промышленные мощные ЭВМ, самое современное программное обеспечение и – вокруг земного шарика – бесчисленные тестовые переходы в разнообразных условиях. Поскольку колеса вашего Mondeo должны не только просто «вращаться», во время движения они должны к тому же – по возможности незаметно от вас – совершать также целенаправленные движения вверх и вниз, а также изменения направления: даже при торможениях или ускорениях возникают разнообразные силы, которые серьезно воздействуют на ходовую часть.

И здесь нужна командная работа, когда все компоненты строго согласованы друг с другом и устраивают друг друга. К ходовой части относятся системы подрессоривания и амортизации, колесные подвески переднего и заднего мостов, рулевой механизм и сами колеса с шинами. Тормозная система, также являющаяся составным компонентом ходовой части, подробно описывается в отдельной главе «Тормозная система».

Тонкое это дело – сбалансированность ходовой части

Хорошо сконструированные колесные подвески даже в эпоху компьютеризации – достаточно затруднительная задача: колеса должны постоянно находиться под строго определенными углами к оси автомобиля. Как только ваш Mondeo пересекает, например, неровность поверхности или преодолевает крутой вираж, неизбежно появляются силы, которые изменяют геометрию колес. При этом контакта с дорожным полотном колеса никогда не должны терять, иначе, согласно действиям центробежных сил, ваш Mondeo по кратчайшему пути оказался бы вне дороги. Чтобы этого не произошло, колеса амортизируют относительно кузова: в содружестве с амортизаторами пружины «парируют» удары, они «разряжают» дорожную поверхность. Амортизаторы следовало бы назвать собственно гасителями вибраций. Поскольку они гасят не сами толчки, а ослабляют лишь собственные колебания пружин и шин.

Связаны друг с другом – рулевой механизм и безопасность движения

Динамика движения и дорожная безопасность, среди прочего, зависят от того, что колеса уверенно поворачиваются в нужном направлении. Эта пара должна все делать чутко и целенаправленно. Характер срабатывания рулевого механизма к тому же строго согласован с осями и геометрией рулевого механизма.

Ходовая часть Mondeo является показательным примером того, что автомобиль повышенного среднего класса – в отношении комфорта и безопасности движения – не требует больших компромиссов. Передние колеса Mondeo «дисциплинируют» амортизационные стойки Макферсона, задние колеса работают отдельно – на заднем мосту, «крещенном» в Ford Jargon Quadralink. Задний мост работает с коррекцией колеи, что делает Mondeo вполне приятным для езды автомобилем. Все компоненты задней подвески поддерживает отдельная вспомогательная рама, она – для снижения шумов – свинчена с днищем.

ТЕХНИЧЕСКИЙ СЛОВАРЬ

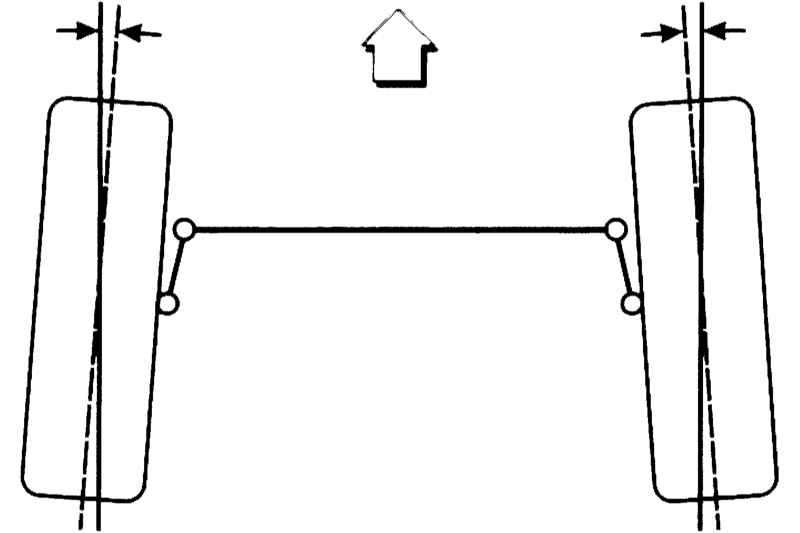

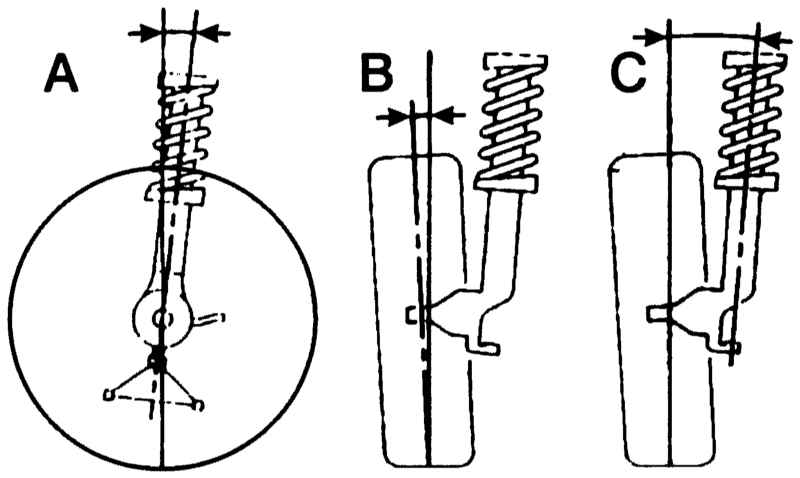

Термины геометрии рулевого механизма Схождение колес: Передние колеса впереди расположены немного ближе друг к другу, чем сзади (катятся друг на друга). Это позволяет выровнять трение между колесом и покрытием дороги, которое «уводило» бы левое колесо автоматически влево, а правое колесо принудительно вправо. Для поддержания движения руля и прилагаемых усилий на обод рулевого колеса при движении на повороте внутреннее колесо на повороте разворачивается сильнее по сравнению с внешним колесом – положительное схождение колес переходит в отрицательное схождение колес (колеса сзади расположены ближе друг к другу, чем спереди). Типичная картина положительного схождения колес: передние колеса спереди расположены ближе друг к другу, чем сзади. Развал колес: наклон колеса к мнимой вертикальной линии, проходящей через центр колеса. Снижает удары дорожного полотна на рулевой механизм, уменьшает усилия, действующие на колесо при повороте, и трение колес о поверхность. Передние колеса Mondeo имеют положительный развал – они располагаются сверху в колесной нише незначительно дальше друг от друга, чем снизу на земле. Поперечный наклон шкворня: наклон поворотной оси по отношению к вертикальной линии. Если предположить направление линии такой оси к земле и измерить расстояние до средней линии, проходящей через колесо (центральная точка поверхности контакта шины), то получают плечо обкатки. Чтобы избежать действия мешающих сил на управление, необходимо, чтобы плечо обкатки было как можно меньше. Вместе с отрицательным схождением колес поперечный наклон шкворня вызывает среди прочего эффект, когда автомобиль при разбитых колесах спереди немного приподнимает. Отрицательное схождение колес: расстояние (в направлении движения) между предполагаемой удлиненной линией поворотной оси к земле и центральной точкой поверхности контакта шины. Благодаря такому схождению колеса тянутся (не смещаются). Растянутые колеса необходимы для того, чтобы сами себя устанавливать прямолинейно и поддерживать стабильность этого положения. Параметры колеса: А: Отрицательное схождение колес, В: развал колес, С: Поперечный наклон щкворня.
