13.25. Демонтаж и монтаж комбинированного прибора

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините аккумуляторную батарею и демонтируйте верхнюю и нижнюю обшивку колонки рулевого механизма.
Отвинтите крепежные винты щитка приборов и...
...снимите ее.

Теперь отвинтите оба крепежных винта (сзади) в салоне и протащите «вертикально» до рулевого колеса. Благодаря такому вертикальному перемещению силиконовая жидкость не сможет вытечь из индикаторных приборов. Перед демонтажем отожмите защитные выступы 1 и снимите комбинированный разъем 2 с задней стороны прибора.

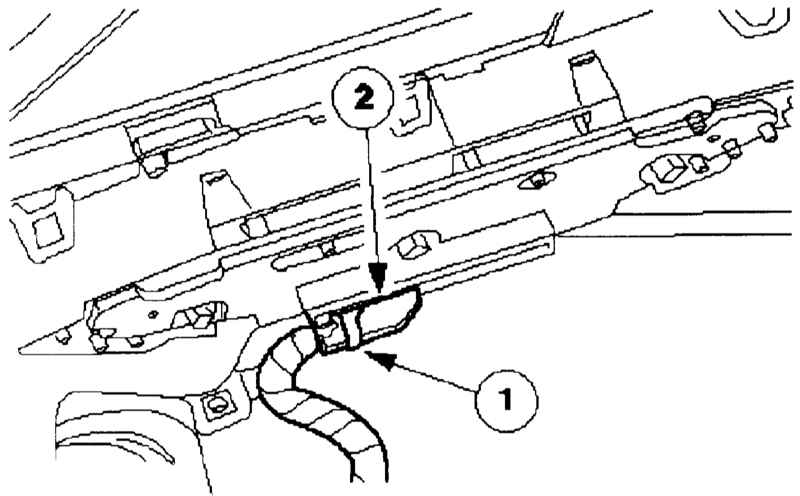

Удерживать вертикально – иначе силиконовая жидкость может вытечь: комбинированный прибор.

1 — защитный выступ, 2 — комбинированный разъем.

Завершите монтаж в обратном порядке и не забудьте про заключительный контроль функционирования.
