10. Трансмиссия

Mondeo выбирает передачи с помощью троса.

Из этой главы вы узнаете, как Mondeo «посылает» свою мощность двигателя на передние колеса. Система передачи топлива, в частности, состоит из маховика со сцеплением, коробки передач и главной передачи. Чтобы эти все компоненты надлежащим образом взаимодействовали, они соединяются точно согласованной системой из фрикционных прокладок, валов, подшипников, зубчатых колес и шарниров. Сколько сил фактически дойдет до колес, в первую очередь зависит от мощности двигателя «вашего» акселератора. Однако и акселератор этому мало способствует, если частота вращения двигателя не согласована с текущей скоростью – каждый двигатель внутреннего сгорания «послушен» только в ограниченном диапазоне частот вращения. Чтобы теоретически вы смогли «лучше понимать свой Mondeo», в главе Двигатели мы представили различные кривые мощности. Хотите двигаться, экономя топливо, значит, нужно стремительно ускоряться и быстро переключаться на следующую высокую передачу: пытайтесь постоянно координировать скорость движения с передачей, при которой частота вращения двигателя близко приближается к максимальному крутящему моменту.

Для того чтобы крутящий момент и скорость по возможности «стали единомышленниками», им ассистирует в Mondeo полностью синхронизированная пятиступенчатая коробка передач (МТХ-75). В комбинации с 2,0-литровым V6-двигателем Duratec-HE в качестве альтернативы Ford предлагает электронную регулируемую четырехступенчатую автоматическую коробку передач с ускорителем и сцеплением для блокирования гидространсформатора (CD4E).

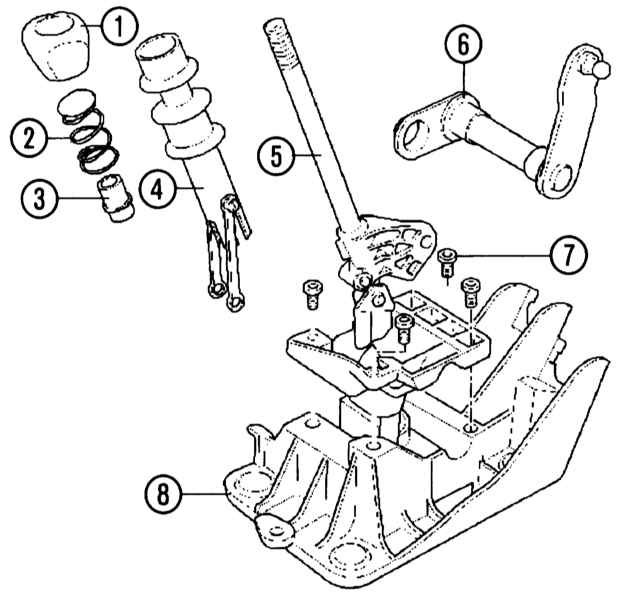

«Дирижерская палочка»: рычаг коробки передач в деталях

1 — Ручка переключения, 2 — Пружина сжатия, 3 — Предохранитель, 4 — блокировщик заднего хода,	5 — Рычаг переключения передач с верхним корпусом системы тяг и рычагов механизма переключения передач, 6 — Рычаг переключения передач, 7 — Крепежные винты, 8 — Нижний корпус системы тяг и рычагов механизма переключения передач.

Передачи для сил тяги

Чтобы из «состояния покоя» без проблем разогнаться, приводным колесам необходим как можно больший крутящий момент. Если вы уже просмотрели кривые мощности, то ниже 1500 об/мин по крайней мере у карбюраторных двигателей с крутящим моментом еще не столь хорошо: с помощью «передачи на тихий ход» первая передача облегчает двигателю стремительный скачок к высоким оборотам и приведение Mondeo в движение. При установке четвертой – и даже пятой – передачи получается, к сожалению, все наоборот: при обеих передачах вступает в силу «передача в быстроту». По сравнению с частотой вращения ведущих колес двигатель вращается на этих передачах неспешно высоко. Другими словами: коробка передач изменяет частоту вращения двигателя ближе к желаемой частоте вращения ведущих колес.

«Отделение» двигателя от коробки передач — сцепление

При каждом процессе трогания с места или переключения передачи кратковременно силовой поток между двигателем и коробкой передач прерывается. В автомобилях с механической коробкой передач для этого предназначено сцепление. Оно обеспечивает «мягкое» трогание с места и плавное переключение передач благодаря тому, что оно выравнивает различные частоты вращения между коленчатым валом и приводным валом коробки передач. Несколько расточительней функционирует «совместная игра» планетарных шестерен и автоматической коробки передач. Каждый процесс переключения здесь происходит без прерывания сил тяги.

Передает крутящий момент двигателя – гидравлически в коробке передач – преобразователь крутящего момента

Вместо обычной фрикционной муфты гидравлический преобразователь крутящего момента координирует процесс трогания с места и «смены хода». В Mondeo это обеспечивается с согласованием пяти электромагнитных клапанов, которые на основе общего картера рулевого механизма и образуют «менеджмент» автоматической коробки передач:

• переключение давления (посредством механизма регулирования давления в трубопроводе),
• управление переключением (посредством распределительной задвижки с регулированием положения),
• модулированное приведение в действие преобразователя крутящего момента – перемыкания сцепления,
• управление процессом переключения 3 – 2 и...
• ...режим принудительного холостого хода с функцией моторного торможения.

В этом секторе преобразователь крутящего момента действует не только очень комфортно, но и без механического износа – по меньшей мере, при нормальных нагрузках.

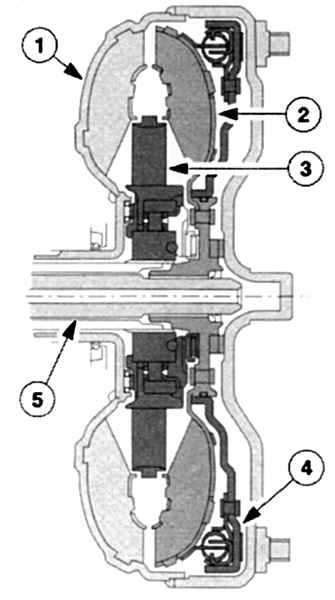

Преобразователь крутящего момента с сцеплением для блокирования гидространсформатора

1 — Корпус преобразователя и колесо насоса, 2 — Колесо турбины, 3 — Направляющее колесо,	4 — Сцепление для блокирования гидространсформатора, 5 — Входной вал коробки передач.

Последняя инстанция перед ведущими колесами – главная передача

Главная передача является последней инстанцией, которую проходит генерируемый двигателем крутящий момент на пути к ведущим колесам. Ее задача заключается в том, чтобы частоты вращения, «поступающие» от коробки передач, перевести в «медленные», крутящий момент вследствие этого увеличивается и равномерно распределяется на ведущие колеса.
