6.4.3. Топливные форсунки

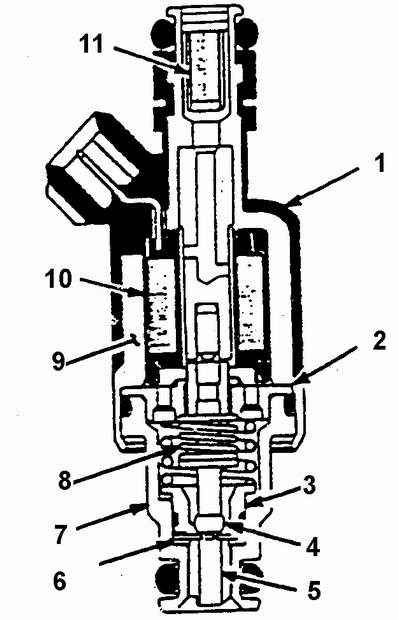

Топливная форсунка

1. КОРПУС ФОРСУНКИ
2. НАПРАВЛЯЮЩАЯ ДИСТАНЦИОННАЯ ВТУЛКА
3. ВТУЛКА С СЕДЛОМ КЛАПАНА
4. ЗАПОРНЫЙ СФЕРИЧЕСКИЙ ЭЛЕМЕНТ КЛАПАНА
5. НАКОНЕЧНИК ФОРСУНКИ
6. РАСПЫЛИТЕЛЬНАЯ ПЛАСТИНА
7. КОРПУС РАСПЫЛИТЕЛЯ
8. ПРУЖИНА КЛАПАНА
9. КОРПУС ЭЛЕКТРОМАГНИТА
10. ЭЛЕКТРОМАГНИТ
11. ВХОДНОЙ ТОПЛИВНЫЙ ФИЛЬТР

Топливная форсунка МСВТ предназначена для подачи топлива во впускной трубопровод отдельного цилиндра двигателя. Работой электромагнитного клапана форсунки управляет ЭБУ. Клапан форсунки шарового или игольчатого типа выполнен нормально закрытым. Топливо проходит по каналам внутри форсунки, через обрытый шаровой или игольчатый клапан и через отверстия распылительной пластины впрыскивается в трубопровод, рис. Топливная форсунка. В распылительной пластине выполнено шесть отверстий, обеспечивающих дозирование потока топлива и формирование конусного факела тонко распыленного топлива в сопловой части наконечника форсунки. Из наконечника форсунки топливо поступает во впускной трубопровод, где происходит дальнейшее распыление и испарение топлива перед всасыванием в цилиндр. Форсунка с негерметичным клапаном вызывает падение давления в топливной системе после выключения двигателя. В некоторых случаях этот дефект проявляется в затрудненном пуске двигателя (необходимо длительное вращение коленчатого вала стартером). Кроме того, небольшое поступление бензина через негерметичный клапан форсунки приводит к работе двигателя при калильном зажигании после выключения замка зажигания.
