6.4.2. Распределительный топливный трубопровод

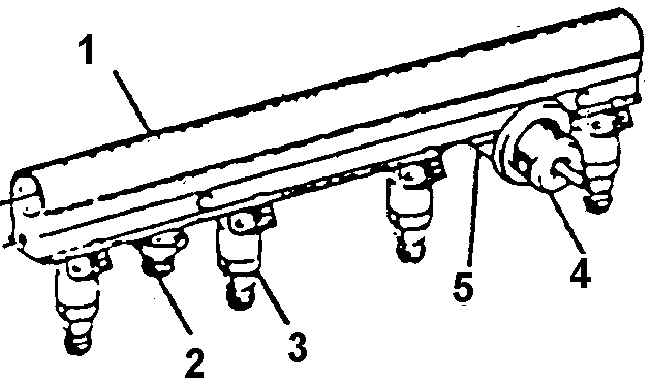

Распределительный топливный трубопровод в сборе (двигатель 1,5 л SOHC)

1. РАСПРЕДЕЛИТЕЛЬНЫЙ ТОПЛИВНЫЙ ТРУБОПРОВОД
2. ВХОДНОЙ ШТУЦЕР
3. ТОПЛИВНАЯ ФОРСУНКА
4. РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
5. СЛИВНОЙ ШТУЦЕР (НА ЗАДНЕЙ СТОРОНЕ РЕГУЛЯТОРА)

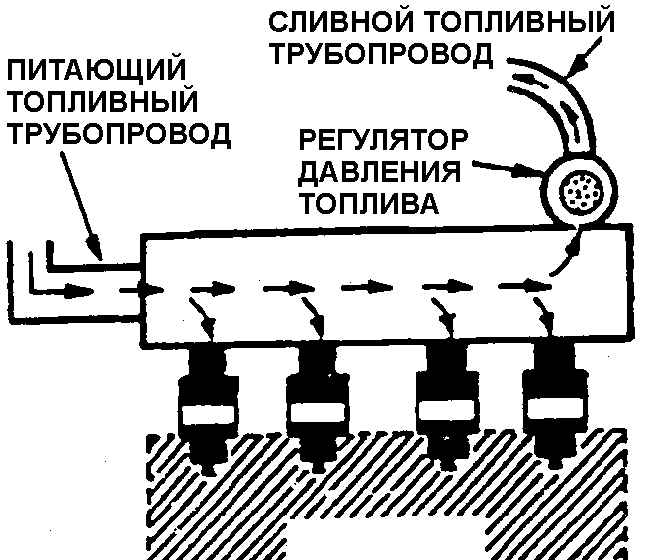

Поток топлива через распределительный трубопровод

Распределительный топливный трубопровод, см. рис. Распределительный топливный трубопровод в сборе (двигатель 1,5 л SOHC), закреплен на впускном воздушном трубопроводе и выполняет несколько функций: служит основанием для крепления форсунок и регулятора давления топлива и обеспечивает равномерный подвод топлива к форсункам. Поток топлива через распределительный трубопровод показан на рис. Поток топлива через распределительный трубопровод.
