6.4.11. Топливный фильтр

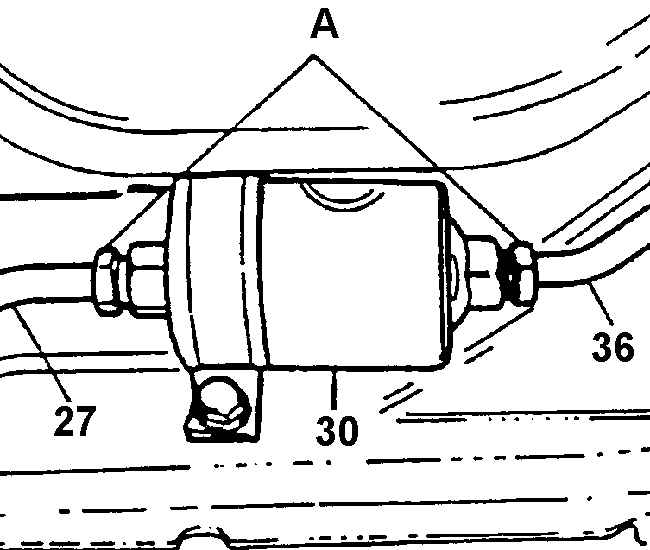

Крепление топливного фильтра

А. ШТУЦЕРНЫЕ СОЕДИНЕНИЯ, ЗАТЯНУТЬ МОМЕНТОМ 30 Нм

27. ТОПЛИВНЫЙ ТРУБОПРОВОД
30. ТОПЛИВНЫЙ ФИЛЬТР
36. ТОПЛИВНЫЙ ТРУБОПРОВОД

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Топливные трубопроводы от фильтра.

2. Хомут.

Предупреждение

Использовать только новые уплотнительные кольца. Стрелка на корпусе фильтра должна быть направлена к двигателю.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Хомут.

2. Топливные трубопроводы.
