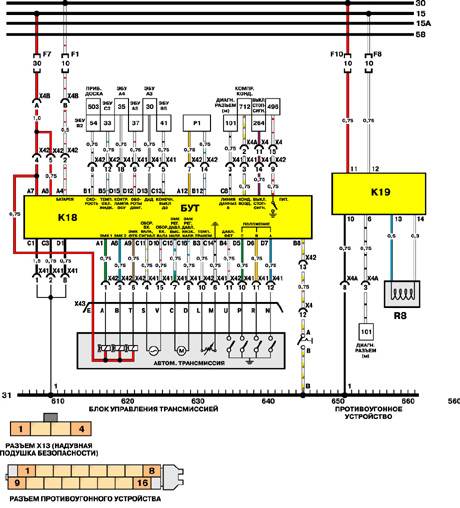

21.6.8. БУ трансмиссией, противоугонное устройство, подушка безопасности

К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА

К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ

Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

R8 КАТУШКА-ДАТЧИК

R9 КОНТАКТНАЯ КАТУШКА
