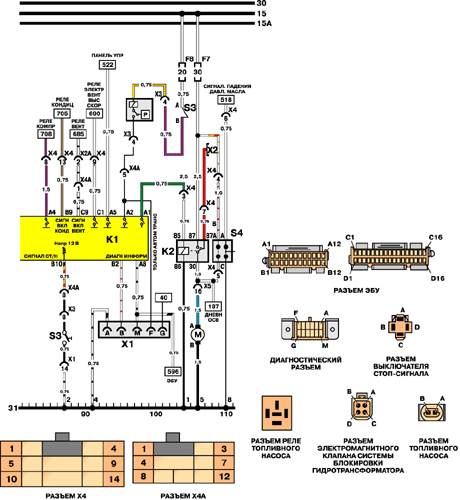

21.6.10. Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S)

К1 ЭБУ

К2 Реле топливного насоса

МЗ Электродвигатель топливного насоса

52 Выключатель "Стоянка/нейтраль"

53 Выключатель стоп-сигнала

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Y4 Электромагнитный клапан блокировки гидротрансформатора (3-ступенчатая автоматическая трансмиссия)
