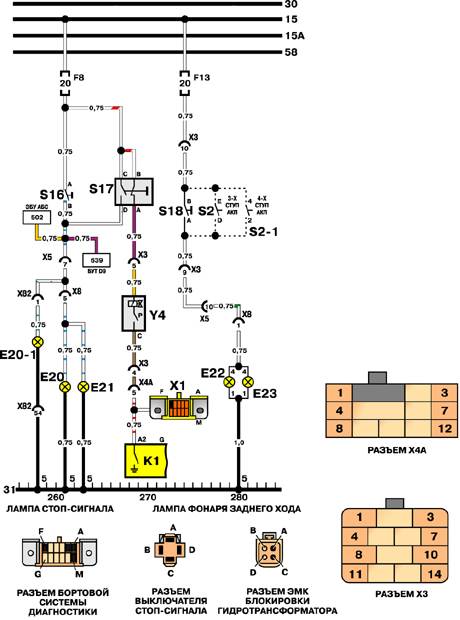

21.6.15. Фонари стоп-сигнала, заднего хода, СБГ

Е20 Лампа стоп-сигнала (левого)

Е20-1 Лампа центрального верхнего стоп-сигнала (автомобили с 3-х и 5-дверным кузовом)

Е21 Лампа стоп-сигнала (правого)

Е22 Лампа фонаря заднего хода (левого)

Е23 Лампа фонаря заднего хода (правого)

S2 Выключатель "Стоянка/нейтраль" (3-ступенчатая автоматическая трансмиссия)

S2-1 Выключатель "Стоянка/нейтраль" (4-ступенчатая автоматическая трансмиссия)

S16 Выключатель стоп-сигнала (механическая ручная трансмиссия)

S17 Выключатель стоп-сигнала (3-ступенчатая автоматическая трансмиссия)

S18 Выключатель фонаря заднего хода (механическая ручная трансмиссия)

XI Диагностический разъем

Y4 ЭМК блокировки гидротрансформатора
