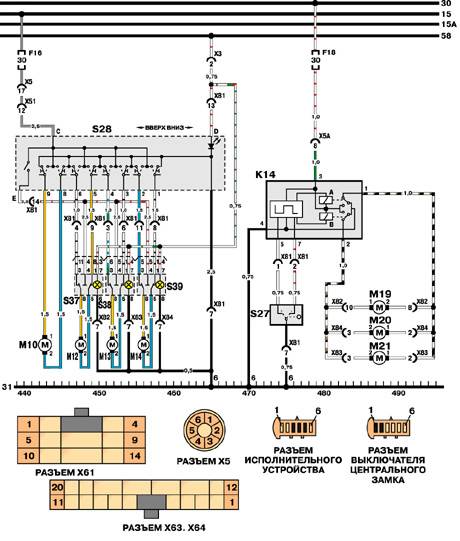

21.6.20. Электрические стеклоподъемники, центральный электрический замок

К14 Реле центрального электрического замка

М10 Электродвигатель стеклоподъемника (передний левый)

М12 Электродвигатель стеклоподъемника (передний правый)

М13 Электродвигатель стеклоподъемника (задний левый)

М14 Электродвигатель стеклоподъемника (задний правый)

М19 Электродвигатель правый передний

М20 Электродвигатель правый задний

М21 Электродвигатель левый задний

S26 Главный выключатель стеклоподъемников

S27 Выключатель центрального замка

S37 Выключатель стеклоподъемника (передний правый)

S38 Выключатель стеклоподъемника (задний левый)

S38 Выключатель стеклоподъемника (задний правый)

S39 Выключатель стеклоподъемника (передний левый)
