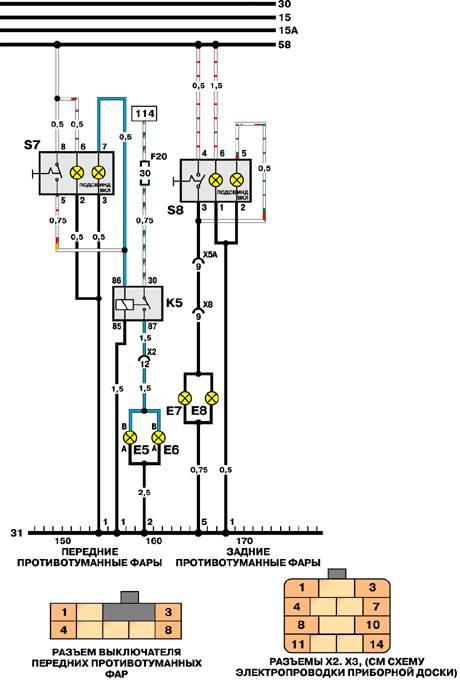

21.6.11. Противотуманные передние фары и задние фонари

Е5 Противотуманная передняя фара (левая)

Е6 Противотуманная передняя фара (правая)

Е7 Противотуманный задний фонарь (левый)

Е8 Противотуманный задний фонарь (правый)

К5 Реле противотуманных фар

57 Выключатель противотуманных передний фар

58 Выключатель противотуманных задних фонарей
