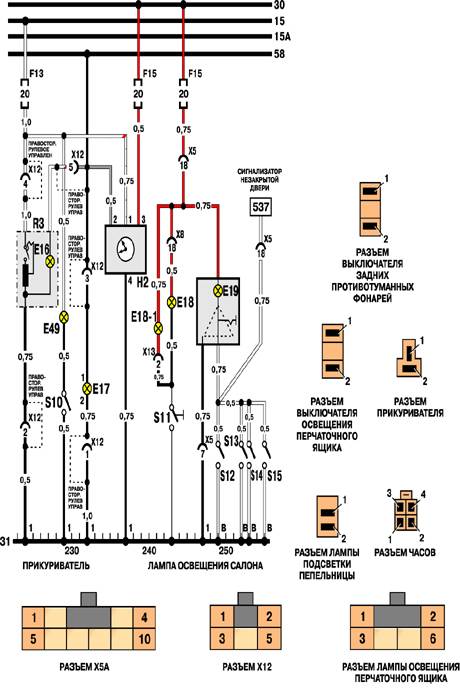

21.6.14. Освещение салона, багажника, прикуриватель, часы

Е16 Лампа подсветки (прикуриватель)

Е17 Лампа подсветки (пепельница)

Е18 Лампа освещения багажника

Е18-1 Лампа освещения багажника (автомобили с 5-дверным кузовом)

Е19 Лампа освещения салона

Е49 Лампа освещения перчаточного ящика

Н2 Часы с цифровой индикацией

R3 Прикуриватель

S10 Выключатель освещения перчаточного ящика

S11 Выключатель освещения багажника (автомобили с 5 дверным кузовом)

S12 Дверной выключатель освещения (правая задняя дверь)

S13 Дверной выключатель освещения (левая задняя дверь)

S14 Дверной выключатель освещения (правая передняя Дверь)

S15 Дверной выключатель освещения (левая передняя дверь)
