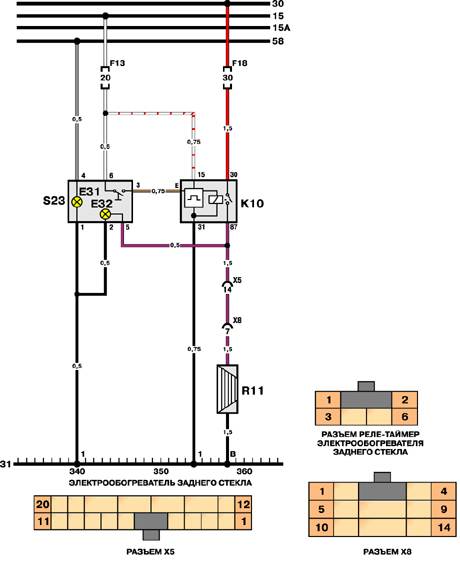

21.6.18. Электрообогреватель заднего стекла

Е31 Лампа подсветки выключателя электрообогревателя заднего стекла

Е32 Лампа-индикатор включения электрообогревателя заднего стекла

К10 Реле-таймер электрообогревателя заднего стекла

R11 Электрообогреватель заднего стекла

S23 Выключатель электрообогревателя заднего стекла
