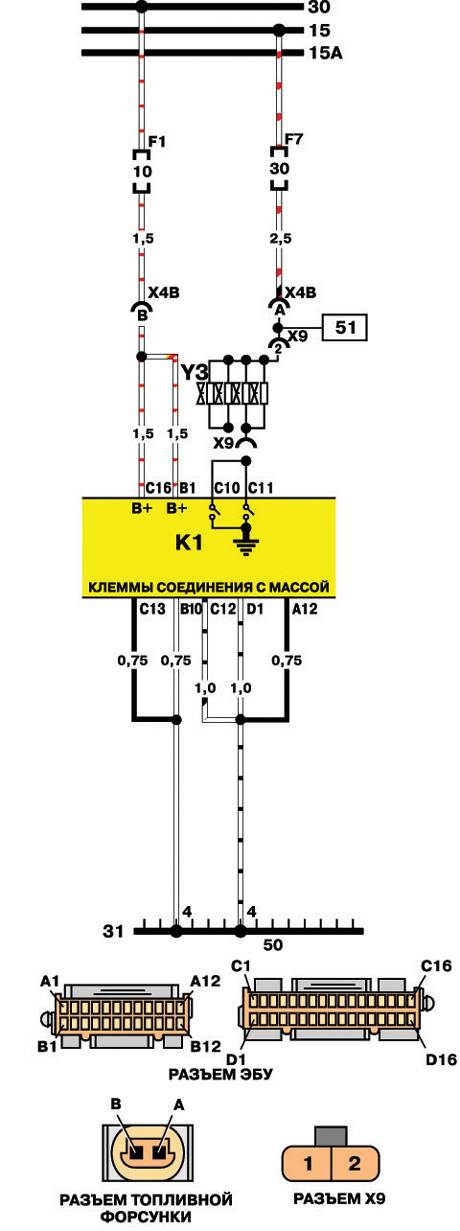

21.6.4. Топливные форсунки, питание и соединение с "массой" (ЭБУ типа IEFI-6)

К1 ЭБУ

Y3 Топливные форсунки
