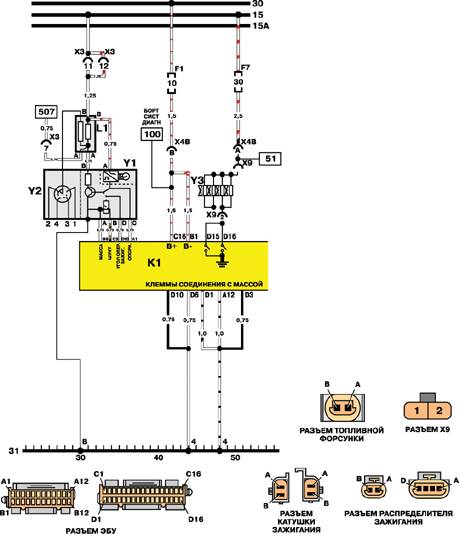

21.6.7. Система зажигания, топливные форсунки (ЭБУ типа IEFI-S)

К1 ЭБУ

11 Катушка зажигания

Y1 Блок зажигания

Y2 Распределитель зажигания

Y3 Топливные форсунки
