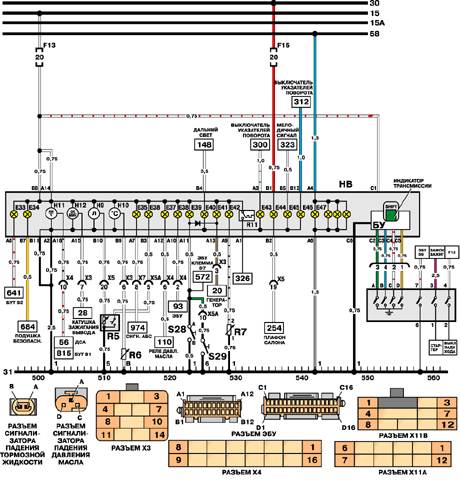

21.6.21. Приборная доска

Е33 Индикатор питания

Е34 Сигнализатор неисправности подушки безопасности

Е35 Сигнализатор неисправности АБС

Е36 Сигнализатор минимального запаса топлива

Е37 Сигнализатор падения давления масла

Е38 Сигнализатор неисправности систем двигателя

Е39 Сигнализатор включения стояночного тормоза и падения уровня тормозной жидкости

Е40 Индикатор дальнего света фар

Е41 Сигнализатор падения уровня жидкости омывателя

Е42 Индикатор указателя поворота

Е43 Сигнализатор незакрытой двери

Е44 Сигнализатор непристегнутого ремня безопасности

Е46 Лампа подсветки приборной доски

Н8 Приборная доска

Н9 Указатель уровня топлива

Ж1 Указатель температуры охлаждающей жидкости

Н11 Спидометр

Н12 Тахометр

R5 Датчик уровня топлива в баке

R6 Датчик температуры охлаждающей жидкости

R7 Выключатель сигнализатора падения уровня жидкости стеклоомывателя

S43 Выключатель (4-ступенчатая автоматическая трансмиссия)
