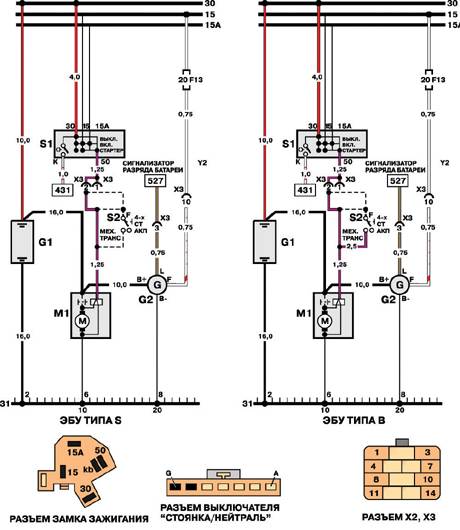

21.6.2. Замок зажигания, стартер, генератор

G1 Аккумуляторная батарея

М1 Стартер

S1 Замок зажигания

82 Выключатель "Стоянка/нейтраль"
