12.3. Внешние элементы кузоваСнятие и установка переднего

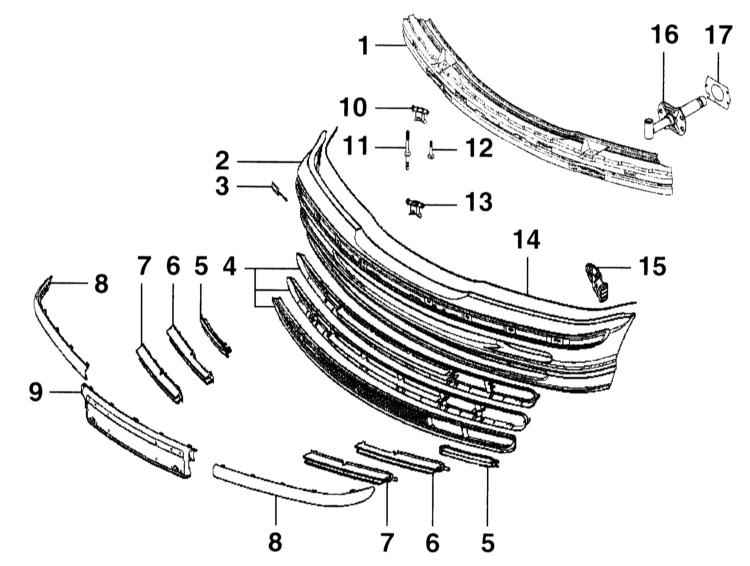

бампера Передний бампер
 |
| 1 — балка бампера
2 — облицовка
бампера
3 — крышка отверстия для буксировки
4 — нижняя решетка
Имеет
различное исполнение в зависимости от модели
5 — крышка противотуманной фары
6 — вставка решетки
7 — вставка решетки автоматической трансмиссии
8 —
планка
9 — подкладка
Для крепления номерного знака |
10 — монтажная втулка
11 — болт, 40 Н•м
12 — болт
Только для аэродинамического
пакета
13 — монтажная втулка
14 — уплотнительная прокладка
15 — опора
левая
16 — амортизатор
17 — дистанционная пластина |
Передний бампер выполнен таким образом, что он выдерживает без повреждений лобовое
столкновение при скорости до 4 км/час. При этом энергия удара воспринимается через
находящуюся внутри алюминиевую балку и два гидравлических амортизатора. Амортизаторы
крепятся к двум легко заменяемым деформирующимся элементам, так называемым ударным
боксам. При скорости до 15 км/час энергия удара воспринимается деформацией амортизаторов
и ударных боксов таким образом, что исключается повреждение балки крепления двигателя.
| |
 |

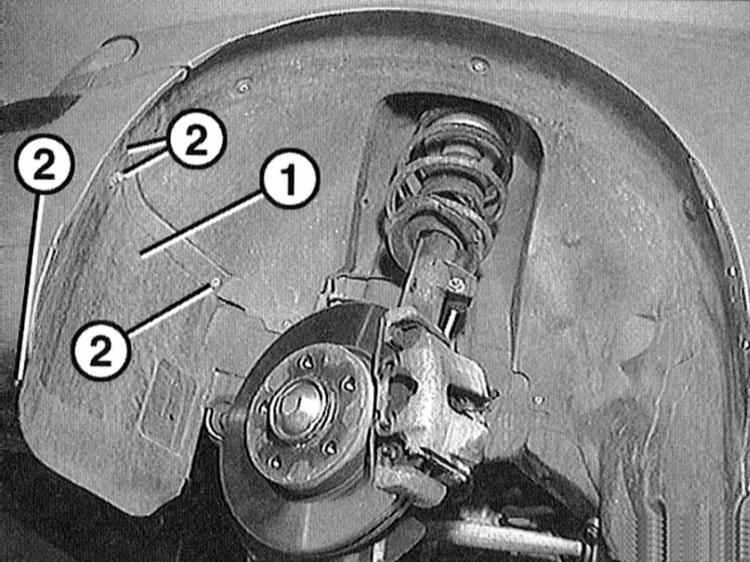

1 Отверните болты крепления -2- козырька арки колеса -1-.
 |
Выверните дополнительный болт в передней части снизу. Болт на иллюстрации не показан.
| | 2 Отсоедините и снимите передний козырек
арки колеса.
 |

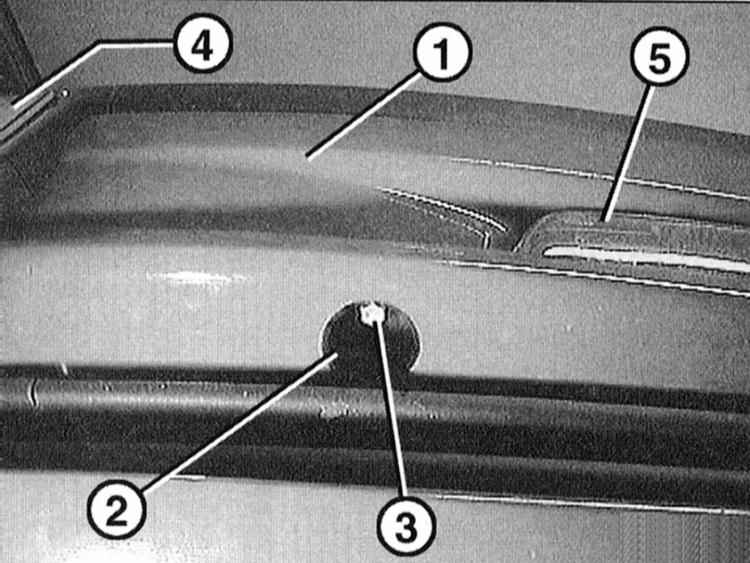

3 Отверните болты крепления -3- бампера -1- к амортизаторам снизу через два
отверстия -2-. 4 – номерной знак, 5 – противотуманная фара. Для отворачивания
требуется головка Torx, например, HEZET-880-Mlg-Torx-E2 с удлинителем HAZET-8822-10
и при необходимости четырехгранный переходник 958-2 с 5/8 на 1/2 дюйма. |
4 Немного потяните бампер и расстыкуйте штекерные соединения звуковых
сигналов слева и справа.
5 Расстыкуйте штекерные соединения противотуманных
фар, если они имеются.
6 Выньте бампер вперед с помощью ассистента. |
|
| |
| 7 При необходимости скомплектуйте бампер.
8 Если
необходимо, наденьте крышки на амортизаторы. Крышка часто при снятии остается
в креплении амортизатора.
9 Установите с помощью ассистента бампер горизонтально.
Состыкуйте штекерные соединения звуковых сигналов и/или противотуманных фар.
10 Вставьте бампер в боковые направляющие и прижмите назад.
11 Выставьте бампер
параллельно к кузову и закрепите моментом 40 Н•м.
 |

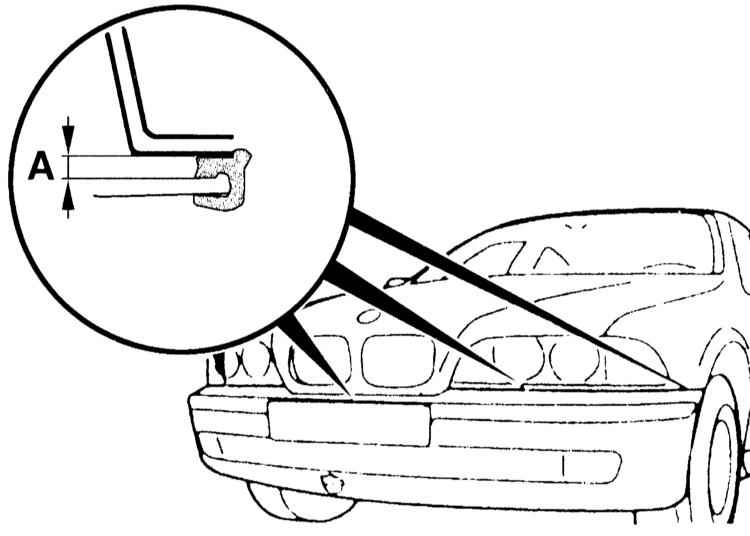

12 Расстояние между бампером и кузовом должно составлять А = 5 ± 1 мм. В противном
случае снимите бампер и отрегулируйте высоту бампера у амортизаторов. |
13 Высота бампера регулируется вращением пластмассовых вставок с внутренним
шестигранником -5- в амортизаторах -1-. 2 – гайки, 3 – гайки, 4 – соединители.
14 Вставьте передние козырьки арок колес и закрепите их болтами. | |
|
|
