12.3.9. Снятие и установка крышки багажника

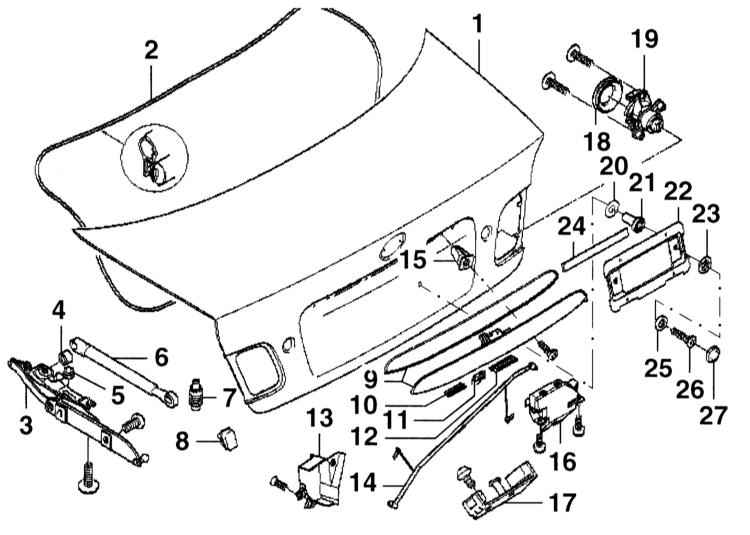

Крышка багажника, петли и газонаполненный амортизатор

1 — крышка багажника
2 — уплотнительная прокладка
3 — петля
4 — упор
5 — резиновая крышка
6 — газонаполненный упор
7 — упор
8 — упор
9 — рукоятка с прокладкой
10 — световой диск
Для лампы освещения номерного знака
11 — клавиша с микровыключателем
12 — нажимная пластина
13 — крышка цилиндра замка

14 — соединительная тяга
15 — гайка
16 — замок
17 — скоба замка
18 — прокладка цилиндра замка
19 — цилиндр замка
20 — пленка
21 — гайка
22 — держатель номерного знака
23 — дистанционная шайба
24 — войлок
25 — шайба
26 — саморез
27 — крышка

СНЯТИЕ

1 Отсоедините облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
2 Вытяните жгут кабеля из крышки багажника. Для этого расстыкуйте штекерные соединения освещения номерного знака и единого замка. Закрепите шнур на штекерах и вытяните жгут.

Шнур остается в крышке багажника и служит для облегчения установки кабелей.

3 Маркируйте положение крышки багажника у петель. Для этого обведите планку петли фломастером.

4 Подоприте надежно крышку багажника и попросите ее подержать ассистента.
5 Ослабьте винты слева и справа -2-, выверните винт -3-, 4 – упор.

УСТАНОВКА

7 Поставьте на место крышку багажника с помощью ассистента. Вверните винт -2- не затягивая его.
8 Выставьте крышку багажника в соответствии с нанесенными маркировками и закрепите.
9 Если крышка заменялась, подгоните ее.
10 Введите электрические провода лампы освещения номерного знака и единого замка с помощью шнура в крышку багажника и состыкуйте их.
11 Закрепите облицовку, поврежденные зажимы замените.
