12.3.18. Снятие и установка наружной ручки двери

1 Снимите цилиндр замка, обратитесь к соответствующему разделу.

2 Потяните ручку двери -1- наружу и сместите примерно на 2 мм назад. Вдавите ручку примерно на 4 мм внутрь и потяните назад.

Таким образом, механизм замка фиксируется. Если ручка двери при снятии тянется только назад и освобождается, необходимо зафиксировать механизм замка вручную, обратитесь к подразделу “Установка”.

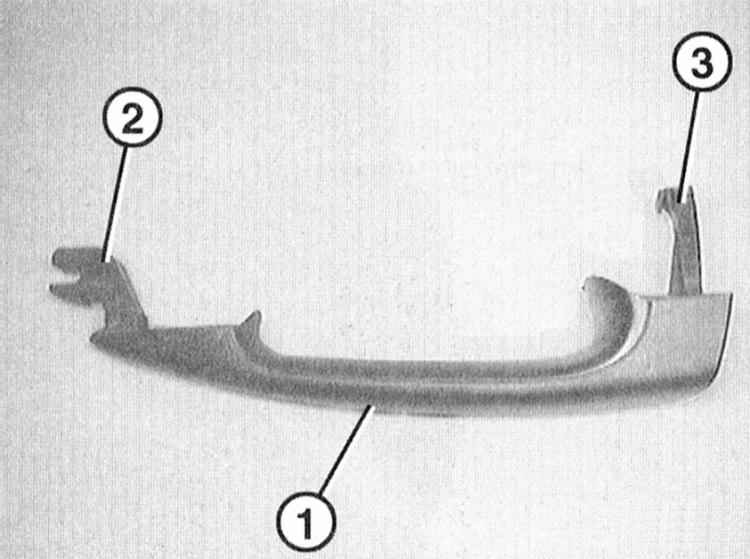

3 Проверьте направляющую -2- и опору -1-, при необходимости замените ручку.

4 Если ручка двери заменяется, снимите уплотнение ручки и замените его.

Для установки наружной ручки двери механизм замка необходимо зафиксировать. Это означает, что рычаг -4- находится в положении, как показано на иллюстрации. Если рычаг -4-, как показано на иллюстрации стоит внутри, наружная ручка двери не может быть установлена. В этом случае механизм замка необходимо установить в монтажное положение, то есть зафиксировать.

5 Зафиксируйте механизм замка: Введите отвертку -5- через отверстие -6- и нажмите рычаг -4- наружу, потяните немного назад и зафиксируйте.

6 Вставьте ручку с направляющей в отверстие.
7 Вставьте ручку с приемной частью позади рычага -4- и нажмите на дверь.
8 Сместите ручку примерно на 4 мм вперед, в сторону петли, и зафиксируйте.
