12.3.16. Снятие и установка замка двери
 |
Чтобы иметь возможность перемещения окна двери при снятой боковой подушке
безопасности, необходимо кратковременно отсоединить отрицательный кабель
(-) аккумуляторной батареи. Вследствие этого в памяти неисправностей производится
соответствующая запись. После завершения работы рекомендуется очистить
память, чтобы тем самым обеспечить нормальную работу подушки безопасности.
Обратитесь к Разделу Диагностика неисправностей.
Работу желательно проводить в условиях СТО.
|
|
|
|
1 Закройте окно передней двери, другие окна остаются открытыми.
2 Отсоедините отрицательный кабель (-) аккумуляторной батареи при
выключенном зажигании. Батарея находится в багажном отсеке позади
крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается
в двигательном отсеке.
|
|
В результате отключения аккумуляторной батареи стираются данные
из памяти неисправностей некоторых приборов управления. При
необходимости перед отключением батареи следует считать данные
памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.
|
3 Изолируйте отрицательный кабель (-) у аккумуляторной батареи,
чтобы исключить возможность случайного контакта.
4 снимите облицовку двери, снимите крышку двери в задней части,
обратитесь к соответствующему разделу.
5 Отсоедините окно только от шины заднего стеклоподъемника, обратитесь
к Разделу Снятие и установка электрического
стеклоподъемника.
6 Сместите окно полностью вверх.
7 Отсоедините шину заднего стеклоподъемника, выньте ее вниз и положите
внизу в двери, обратитесь к Разделу Снятие
и установка электродвигателя стеклоподъемника.
8 Дверь водителя: Снимите цилиндр замка, обратитесь к соответствующему
разделу.
9 Расстыкуйте разъем у замка двери.
 |

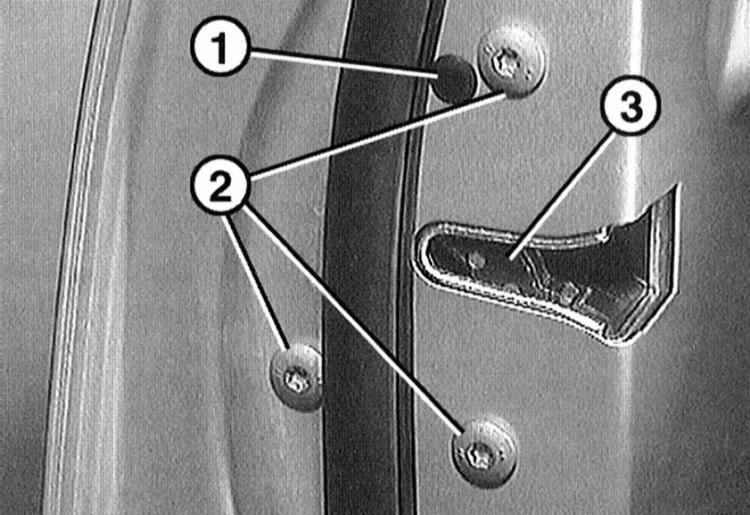

10 Выньте крышку -1- небольшой отверткой. Ослабьте лежащий
под ней винт так, чтобы послышался отчетливый щелчок.
|
|
Следите за направлением вращения. На двери водителя
винт вращается против часовой стрелки, на двери переднего
пассажира по часовой стрелке. После этого механизм замка
находится в положении демонтажа.
|
|
11 Выверните винты -2- и выньте замок двери -3- с тягами через отверстие двери.
|
|
|
|
|
|
Работу замка двери следует проверять только при открытой двери.
Если дверь закрыта, и регулировка замка выполнена неверно,
дверь невозможно будет открыть без разрушения облицовки.
Не следует смазывать замок двери и скобу
|
|
12 Проверьте, имеет ли подвижность рычаг привода на замке.
Если нет, ослабьте стопорный винт. Стопорный винт расположен
под крышкой -1- на иллюстрации.
|
13 Вставьте замок с тягами в дверь. При этом тяги стопорной кнопки
вставьте через отверстие в листе двери. Не деформируйте тяги.
14 Закрепите замок новыми винтами моментом 9 Н•м.
15 Состыкуйте разъем у двери замка.
16 Дверь водителя: Установите цилиндр замка, обратитесь к соответствующему
разделу.
17 Закрепите стеклоподъемник сзади, обратитесь к соответствующему
разделу.
18 Установите на место облицовку двери, обратитесь к соответствующему
разделу.
|
|
Во время присоединения аккумуляторной батареи в автомобиле
не должны находиться люди
|
19 Присоедините отрицательный кабель (-) аккумуляторной батареи
при выключенном зажигании. Установите часы.
Проверка работы замка двери
|
|
Проверка работы производится только при открытой двери. Если
дверь закрыта и регулировка выполнена неверно, дверь невозможно
будет открыть без разрушения облицовки
|
20 Заблокируйте отверткой собачку на замке -3-.
21 Закройте дверь ключом.
22 Откройте дверь ключом, откройте дверь ручкой.
|
23 Если замок не открывается, еще раз ослабьте стопорный
винт и затяните. Стопорный винт находится под крышкой -1-
на иллюстрации.
|
24 Еще раз проверьте работу замка двери.
25 Установите крышку -1- в отверстие двери.
|
|
|
|
