12.3.11. Снятие и установка замка / цилиндра замка крышки багажника

1 Снимите облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
2 Снимите держатель лампы правого заднего фонаря, обратитесь к Разделу Замена ламп накаливания наружного освещения.
3 Отсоедините кабель заднего фонаря у крышки цилиндра замка.

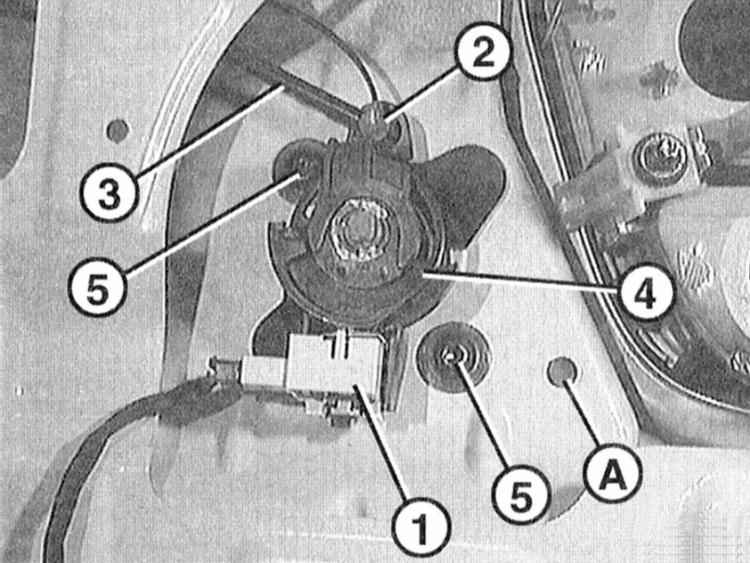

4 Отверните два винта крепления крышки цилиндра замка. Оттяните крышку с правой стороны от листа и отсоедините ее из отверстия. Выньте крышку сбоку из направляющих и снимите. 5 Расстыкуйте разъем -1-.

6 Снимите блокировку -2- и отсоедините тягу -3- у цилиндра замка.
7 Выверните винты -5-.
8 Поверните цилиндр замка вправо так, чтобы направляющие стояли в вырезах листа, затем снимите цилиндр вниз.
9 Расстыкуйте разъем у замка крышки багажника.

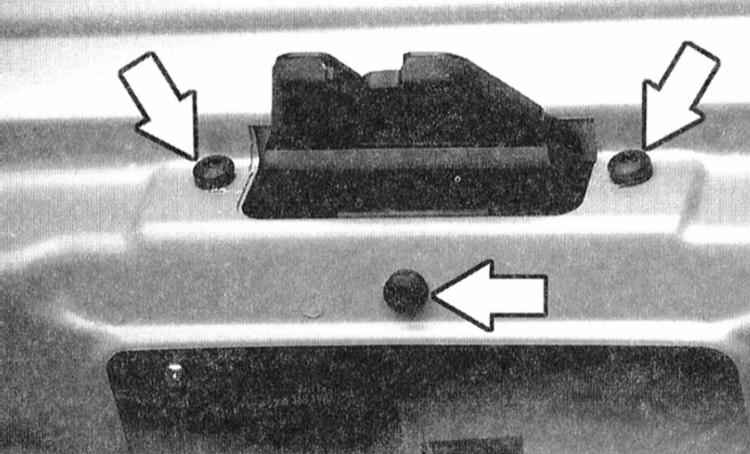

10 Отверните винты крепления замка в крышке багажника и выньте через отверстие в листе.

11 Отсоедините блокировку тяги привода, отсоедините тягу и выньте замок.

12 Соедините тягу с замком, соедините блокировку.
13 Вставьте замок и закрепите его винтами. Состыкуйте разъем.
14 Вставьте цилиндр замка в вырезы кузова, поверните налево и закрепите. Если цилиндр замка заменяется, замените резиновую втулку в крышке багажника.

Проверьте работу замка и цилиндра при открытой крышке багажника.

15 Соедините замок с тягой привода, восстановите блокировку.
16 Состыкуйте разъем.
17 Введите крышку цилиндра замка слева в направляющие, прижмите справа и защелкните. Закрепите крышку двумя винтами.
18 Соедините электрические провода заднего фонаря у крышки.
19 Установите держатель лампы заднего фонаря, обратитесь к Разделу Замена ламп накаливания наружного освещения.
20 Установите облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
